HQC-40混凝土强度检测仪结构及工作原理

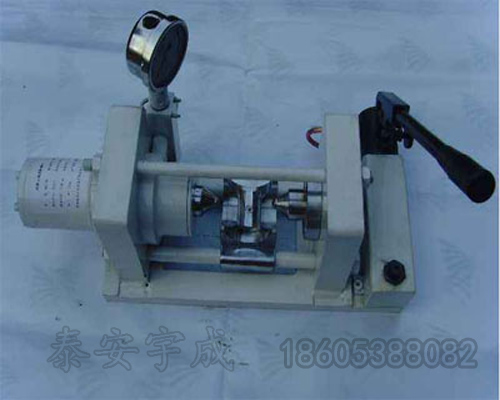

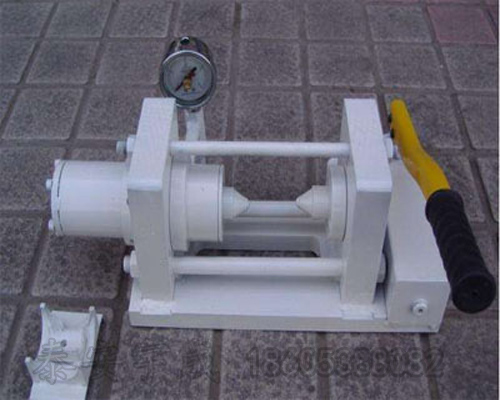

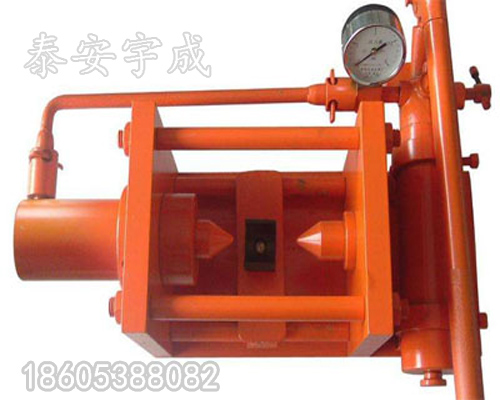

HQC-40由框架、芯样托架、测压装置等组成。
1、 框架
框架由底座、承载板、加荷锥体、油压千斤顶等组成。
按仪器的精度要求：两加荷锥体的同轴度<0.2MM，球状加荷锥体采用国际标准、锥台角60。球端曲率半径为5mm、油压千斤顶的活塞直径为50mm、zui高压力15Mpa。
2、芯样托架
芯样托架用来放置被测试芯样。芯样托架的直径与测试芯样的直径一致，本仪器采用Φ50mm和Φ30mm两种规格。
3、液压系统
液压系统由油压千斤顶、手压油泵、钢管油路等组成。
HQC-40的喷射点载荷强度计算公式为线性回归方程式。
其计算通式为：
Fcu.i=a+bli
式中Fcu.i第i个测点的喷射混凝土芯样抗压强度值（MPA）
a?常数项 b?回归系数
li=P*A/Ar
li ? 第i个测点的喷射混凝土点载荷强度（Mpa）
P ? 芯样破坏时压力表上的示值（Mpa）
Ar ? 芯样破坏面面积（cm2）
Φ30芯样 Ar=7.07cm2 Φ50芯样Ar=19.63cm2
A?活塞面积（XL39-HQC-40活塞面积A＝19.63 cm2）
点荷载检测喷射混凝土的强度计算公式与混凝土粗集粒径、芯样直径、试验机等因素有关。因此各矿区的计量站（所）应根据本矿的具体条件，在上级主管部门的监du指导下，按照ML/T5015?96附录B、C、D中给出的方法和要求建立适合本矿实际的喷射混凝土强度计算公式。
附：山东矿业学院通过大量的实验，找出不同配比的喷射混凝土强度与点载荷强度的线性关系，其成果通过鉴定上。各矿可暂按此线性关系公式作为强度换算的依据。
HQC40混凝土强度检测仪主要用于检测锚喷巷道喷射混凝土的强度，亦可检测岩石的强度等级。混凝土取样机取出来的岩芯，放到混凝土强度检测仪上测量硬度，从而判定混凝土的质量。HQC40混凝土强度检测仪是检验混凝土强度的理想工具。
