选矿摇床用于选别细粒物料的重力选矿设备的摇床，主要用于2-0.02毫米矿砂及矿泥级别的铁、锰、金、钨、铅、锡、铬、钛、铋、钽等有色金属，黑色金属以及稀有贵金属矿物的粗选、精选、扫选等不同的选矿作业；另外，还有选别在4-0.02毫米的硫铁矿；适当改换床条型式后选别末煤和煤泥，以及分选其他具有足够比重差及粒度组成的混合物料，选别粗砂、细砂、矿泥等不同粒度的物料。

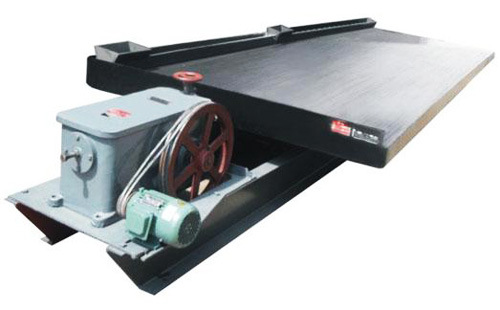

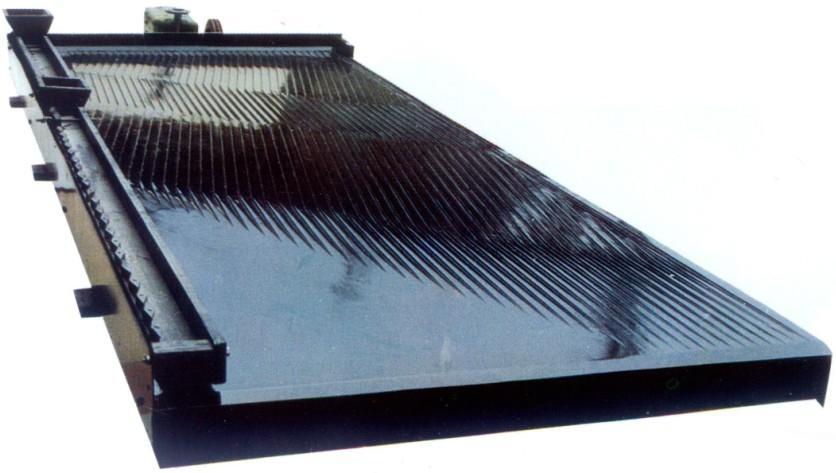

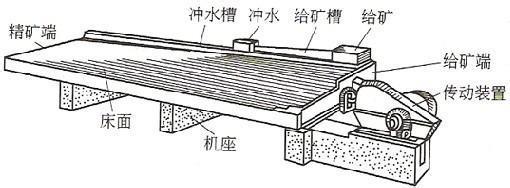

选矿摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向。根据给矿位置的不同，摇床可分为右摇床及左摇床两种形式。右式摇床的给矿位置对于摇动机构来说在右边，左式摇床则给矿位置在左边。
摇床的选矿工艺过程是在具有复条的倾斜床面上进行的，矿粒群从床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲击力，床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。因此，比重和粒度不同的矿粒沿着各自的运动方向逐渐由A边向B边呈扇形流下，分别从精矿端和尾矿侧的不同区排出，后被分成精矿，中矿和尾矿。
往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之作上、下 运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动。
|
名 称
|
单 位
|
粗砂摇床
|
细砂摇床
|
矿泥摇床
|
|
|
台面尺寸
|
长度
|
MM
|
4450
|
4450
|
4450
|
|
传动端宽
|
MM
|
1855
|
1855
|
1855
|
|
|
精矿端宽
|
MM
|
1546
|
1546
|
1546
|
|
|
大给矿粒度
|
MM
|
2
|
0.5
|
0.15
|
|
|
给矿量
|
T/d
|
30-60
|
10-20
|
15-25
|
|
|
给矿浓度
|
%
|
25-30
|
20-25
|
15-25
|
|
|
行程
|
MM
|
16-22
|
11-16
|
8-16
|
|
|
频率
|
F
|
15-48
|
48-53
|
50-57
|
|
|
台面清洗水量
|
T/d
|
80-150
|
30-60
|
10-17
|
|
|
横向坡度
|
度
|
2.5-4.5
|
1.5-3.5
|
1-2
|
|
|
纵向坡度
|
%
|
1.4
|
0.92
|
—-
|
|
|
台面尖灭角
|
度
|
32-42
|
40
|
42
|
|
|
选矿面积
|
—-
|
7.6
|
7.6
|
7.6
|
|
|
台面长度比
|
—-
|
2.6
|
2.6
|
2.6
|
|
|
电机功率
|
KW
|
1.1
|
1.1
|
1.1
|
|
