1. 简介

本产品基于WCDMA/GSM/GPRS网络和GPS卫星定位系统, 内置WCDMA/GSM和GPS天线，内置2.4G考勤管理功能。直接插入汽车OBDII接口，读取行车电脑数据，可通过短信或GPRS对车辆进行远程定位和管理。安装简单，无需线束。

2. 应用领域

主要应用于车辆管理、定位跟踪服务。

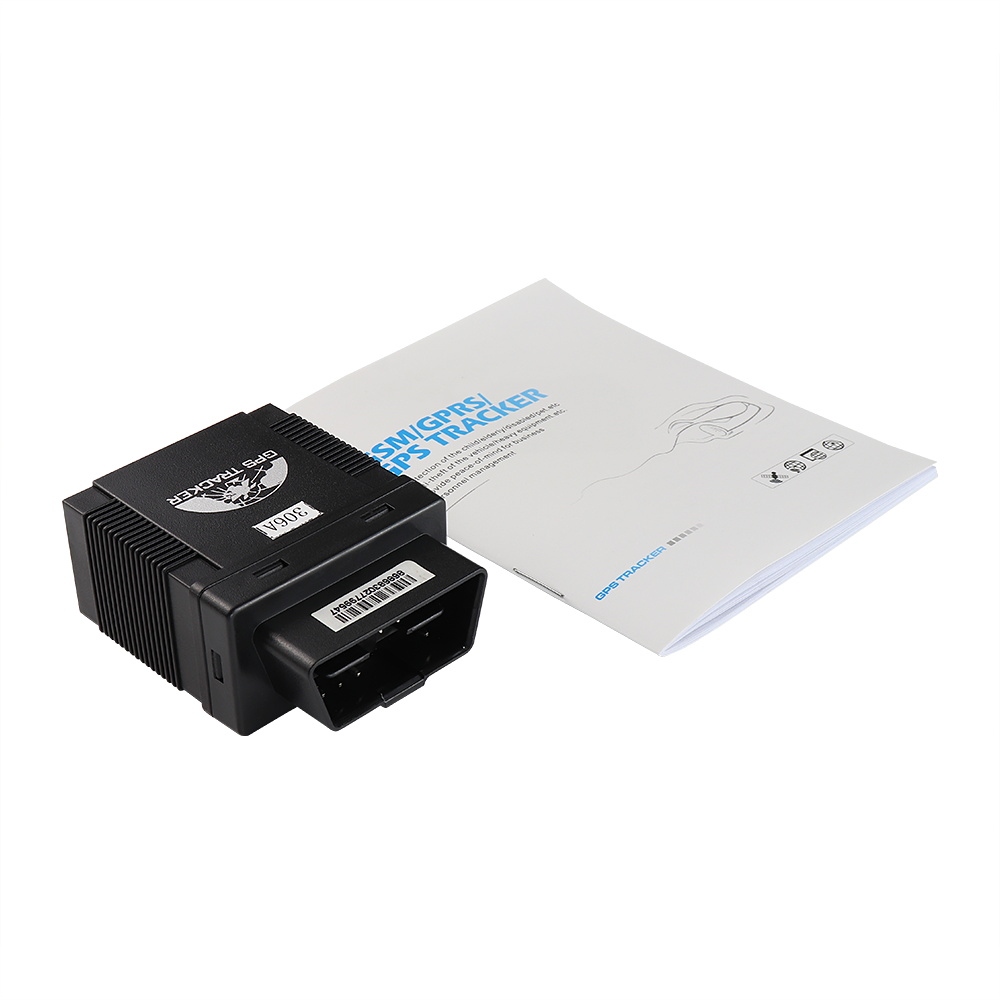

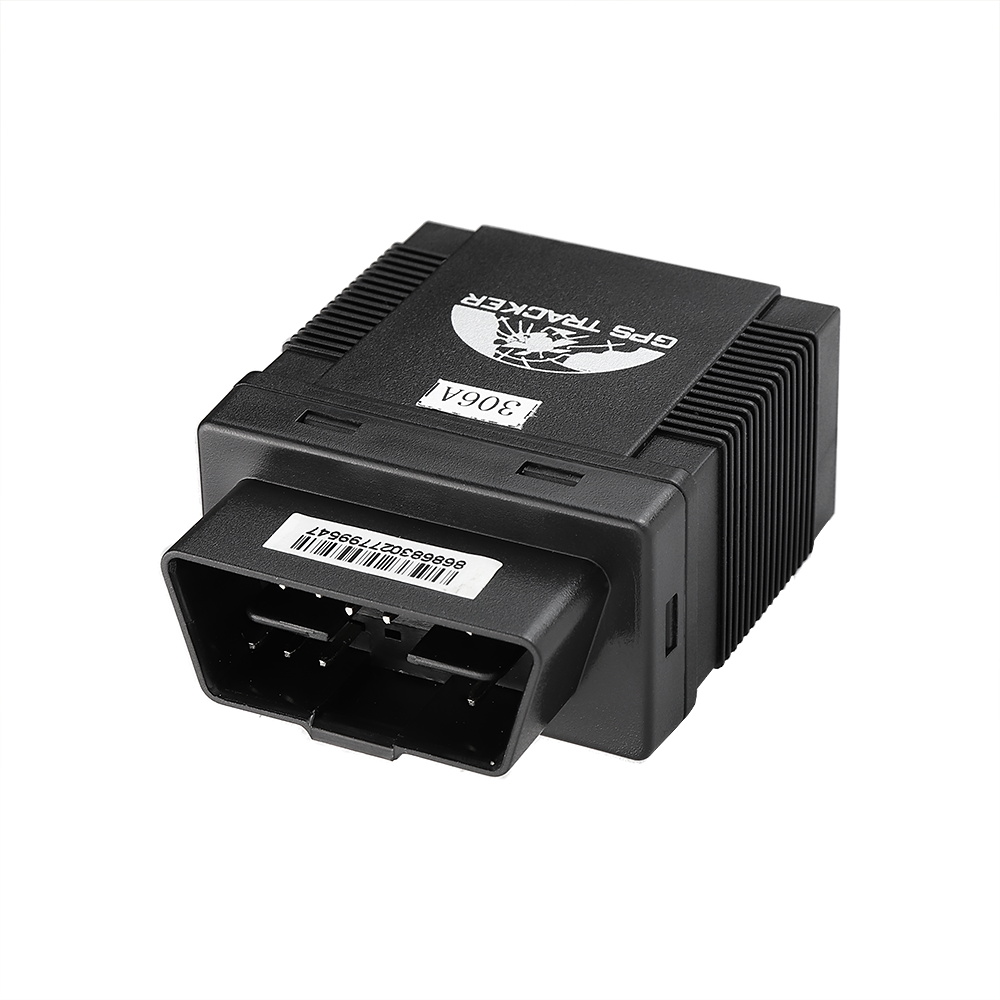

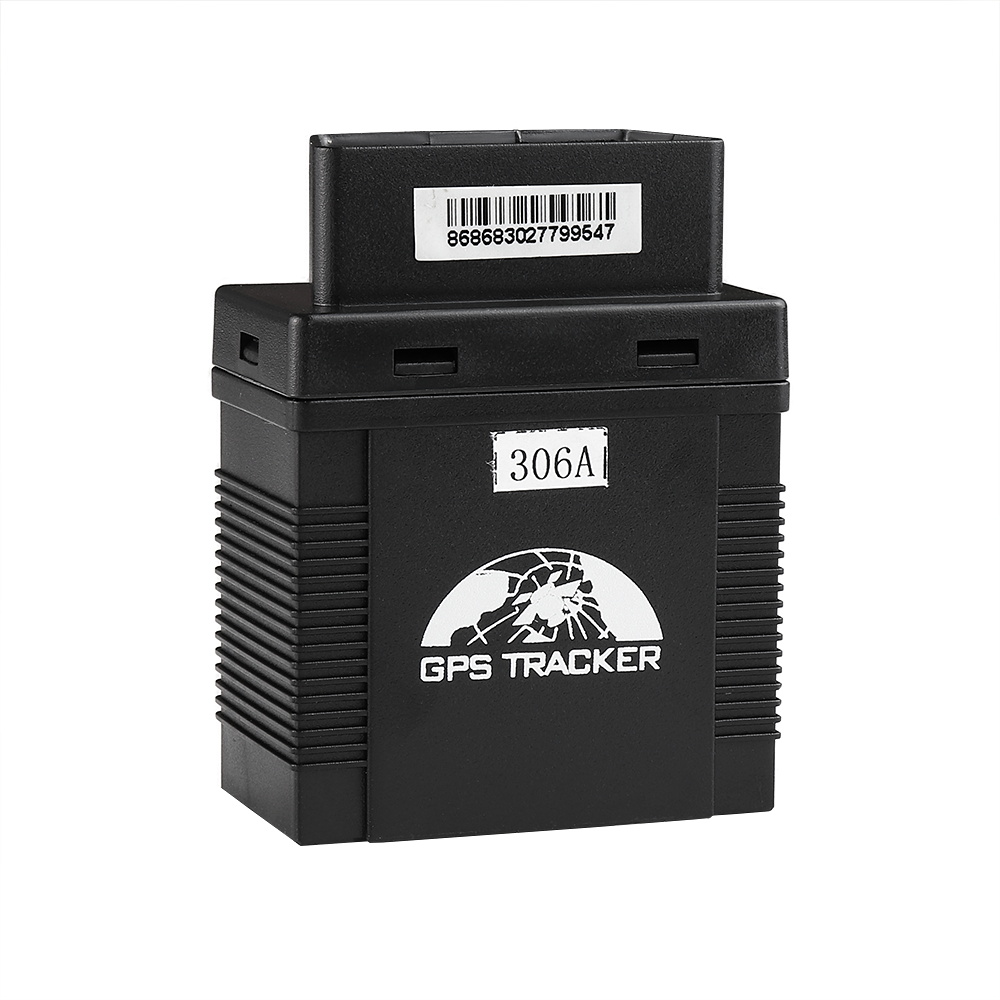

3. 产品外观

4. 配件

No.	图片	名称	规格	适用机型
1		OBD延长线	1.5米	可选

5. 规格

内容	规格
尺寸	64.5×50×27mm
重量	60g
网络	WCDMA/GSM/GPRS
网络频段	WCDMA (3G): 2100/1900/850Mhz
网络频段	GSM (2G): 850/900/1800/1900Mhz
GPS灵敏度	-159dBm
GPS精确度	5m
GPS启动时间	Cold status 30s Warm status 11s Hot status 1s
电池	Chargeable changeable 3.7V 200mAh 聚合物电池
储藏温度	-40°C to +85°C
工作温度	-20°C to +70°C
湿度	5%--95% non-condensing

6. 使用说明

6.1. OBD兼容性

6.1.1. 协议兼容性

本产品支持现OBD协议有：

l SAE J1850 PWM

l SAE J1850 VPW

l ISO 9141-2

l ISO 14230-4 (KWP2000_5BPS)

l ISO 14230-4 (KWP2000_FAST)

l ISO 15765-4 (CAN500_11BIT)

l ISO 15765-4 (CAN500_29BIT)

l ISO 15765-4 (CAN250_11BIT)

l ISO 15765-4 (CAN250_29BIT)

6.1.2. 车辆兼容性

适用于所有兼容OBDII的车辆包括但不仅限于以下车型

l 1996年后销售的美产汽油车；2003年后销售的所有国产汽车；

l 2001年后销售，或者2000年后生产的欧系汽油车；2004年后销售，或者2003年后生产的柴油车。

支持车型：

序号	车型	序号	车型	序号	车型	序号	车型
1	奔驰	2	宝马	3	奥迪	4	路虎
5	别克	6	雪佛兰	7	福特	8	本田
9	丰田	10	大众	11	现代	12	双龙
13	雪铁龙	14	马自达	15	斯巴鲁	16	荣威
17	标致	18	奇瑞	19	凯迪拉克	20	金杯
21	海马	22	起亚	23	比亚迪	24	斯柯达
25	一汽	26	日产	27	吉利	28	江铃
29	东风	30	三菱	31	保时捷	32	铃木
33	东南	34	庆铃	35	讴歌	36	沃尔沃

6.2. 放置SIM卡

SIM卡：

掀开有SIM卡标识的盖子，如图插入SIM卡（芯片朝下）后重新盖上盖子。

注意：

l 确保电话卡有足够的余额；

l 确保电话卡的PIN锁功能已被关闭；

l 确保电话卡有来电显示功能。

6.3. 插入汽车OBDII接口

产品成功插入汽车OBD接口后，会自动搜索匹配协议，绿灯和蓝灯同时快速5次表示匹配成功。

6.4. WCDMA/GSM/GPS信号指示灯

l 绿灯常亮：无WCDMA/GSM

l 网络信号

绿灯快闪（1秒闪1次）：WCDMA/GSM网络信号正常，并且在W
