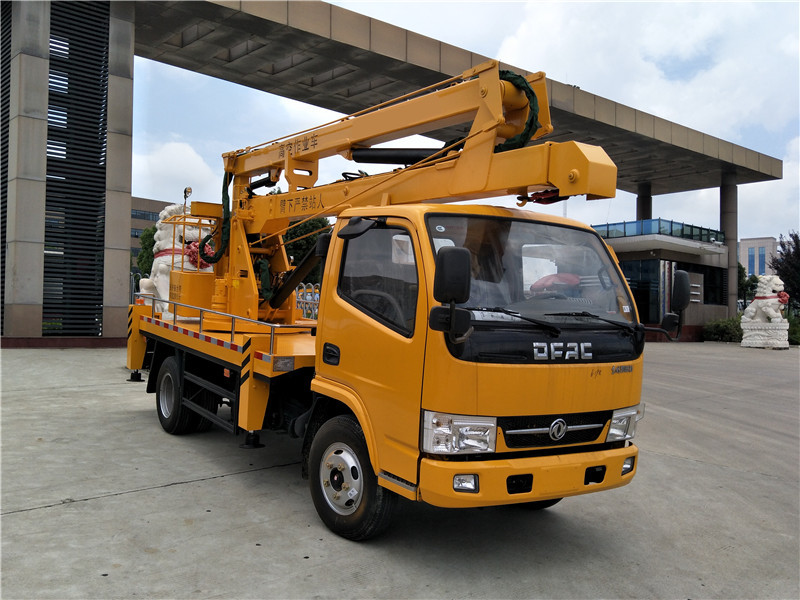

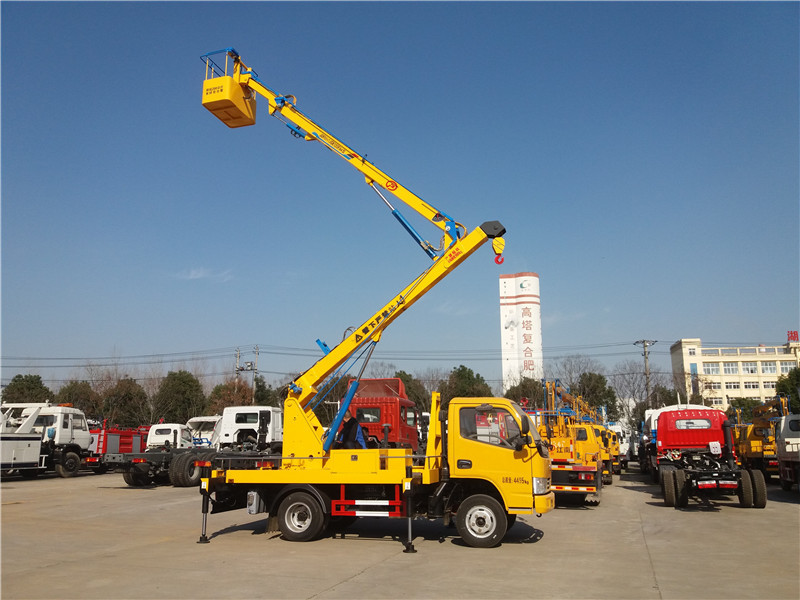

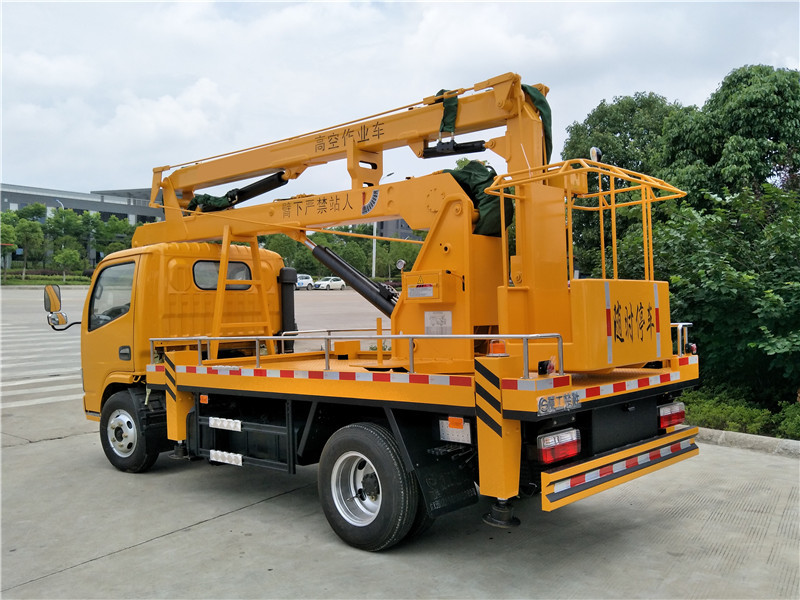

江南公司高空作业车产品按工作需求可分为10米、12米、14米、16米、22米等不同规格，其操作形式分液控和电控两种控制形式可选，其中作业臂结构10-12米为两节折叠臂、14-22米为三节折叠臂。江南高空作业车采用前后H型四液压支腿，转台、工作斗双工位操作，可360°旋转、工作斗额定载质量200公斤，工作斗尺寸1200*600*1100mm,主作业臂配置1吨吊钩，货箱式平台。
江南高空作业车作业臂液压举升装置、换向阀、平衡阀、液压油缸等主要部件均采用国内知名品牌，换向平稳，操作灵活方便；支腿与工作臂互锁，安全可靠，防止误操作；H型支腿，跨距大、稳定性好，支腿既可独立伸缩、又可联动，装有支腿报闪灯，用于作业时支腿示廓、发出光报警信号。
|
【江铃10米升降平台整车技术参数】 |
|||
|
产品商标 |
江特牌 |
公告批次 |
319 |
|
产品名称 |
高空作业车 |
产品型号 |
JDF5040JGK10J5 |
|
总质量(Kg) |
3900 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
|
外形尺寸(mm) |
5995×1880,1950×2960,3060 |
|
整备质量(Kg) |
3575 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
188—7112--6360 |
|
驾驶室准乘人数(人) |
2+3 |
鞍座最大载质量(Kg) |
138—7289--5982 |
|
接近角/离去角(°) |
27/15 |
前悬/后悬(mm) |
1065/1570 |
|
轴荷(Kg) |
1800/2100 |
最高车速(Km/h) |
100 |
|
备注 |
随底盘选装驾驶室,选装后部尾灯;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接;后下部防护装置断面尺寸(宽×高):50×100(mm),离地高度:400mm.ABS系统型号:APG3550500A,ABS系统生产厂家:浙江亚太机电股份有限公司. |
||
|
【江铃10米升降平台底盘技术参数】 |
|||
|
底盘型号 |
JX1041TSG25 |
底盘名称 |
载货汽车底盘 |
|
商标名称 |
江铃牌 |
生产企业 |
江铃汽车股份有限公司 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距 (mm) |
3360 |
||
|
轮胎规格 |
7.00R16LT 8PR,7.00R16LT 10PR |
||
|
钢板弹簧片数 |
7/4+6,7/5+6 |
前轮距(mm) |
1385 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1425 |
|
排放依据标准 |
GB17691-2005国Ⅴ,GB3847-2005 |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
JX493ZLQ5 JX493ZLQ5A |
江铃汽车股份有限公司 江铃汽车股份有限公司 |
2771 2771 |
85 85 |
