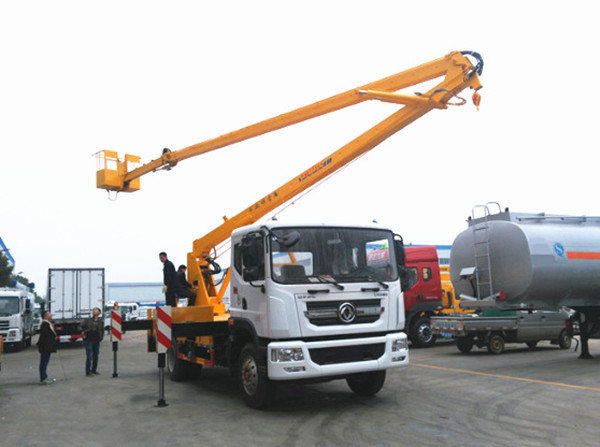

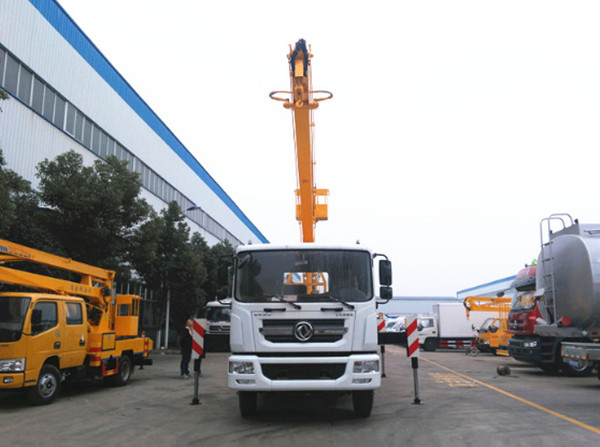

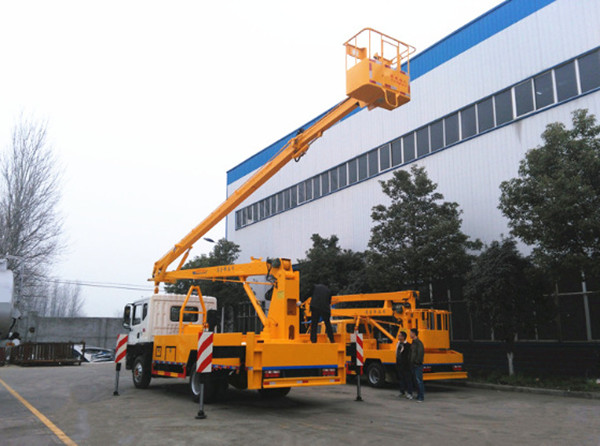

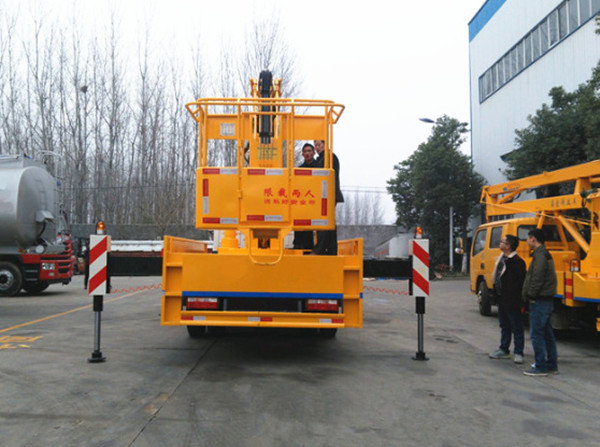

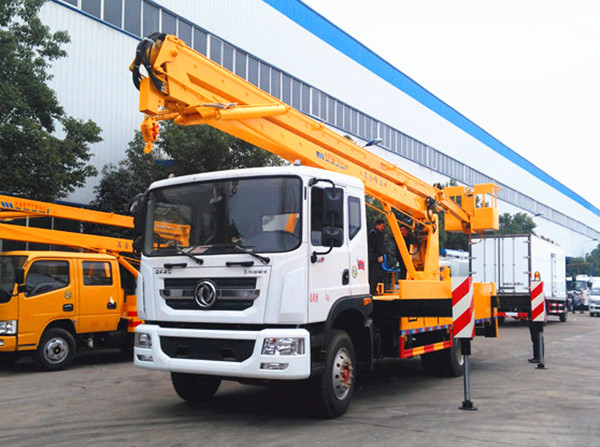

东风D9型多利卡22米高空作业车采用折叠式曲臂结构，作业臂为三节折叠式，工作斗和转台双工作位，上下操作，控制形式可选装手动液压或电控，转台 360度左右回转，四液压支腿，带1吨吊钩，工作斗最大承重200公斤，钢制工具箱及围板、花纹防滑走台板。
车辆配制双向液压锁、带锁平衡阀、液流阀、液压油缸、齿轮油泵、控制阀等主要部件均采用国内知名品牌。工作臂装有平衡阀，升降平稳，转向灵活，支腿装有双向液压锁与工作臂互锁，安全可靠，防止误操作。H型支腿，跨距大、稳定性好，支腿既可独立伸缩、又可联动，后支腿装有支腿报闪灯，用于作业时支腿示廓、发出光报警信号。
|
最大作业高度 |
22米 |
|
作业主要技术参数 |
平台离地高度≥20.3m 平台最大作业幅度≥9.67m 平台最大作业高度时作业幅度≥3.15m 平台最大作业幅度时作业高度≥12.3m 工作斗额定载荷200kg |
|
支腿 |
方式：H型支腿 数量：4支 操控：单独可调也可联动。 横向跨距：2930mm 纵向跨剧：5200mm |
|
吊钩 |
最大起吊重量≤1000kg，安全值800kg。 最大起吊高度9.9m |
|
主操作 |
操作位置：转台、吊栏双工作位操作。 操控形式：手动液压或电控操作。 |
|
围板及走台板 |
钢制工具箱及围板、花纹防滑走台板 |
|
臂架结构形式 |
三节折叠臂 |
|
回转装置 |
双向360°连续回转 |
|
发动机 |
康明斯180，玉柴185马力 |
|
整车尺寸 |
10100×2500×3800 |
|
总质量 |
10705kg |
|
整备质量 |
10510kg |
|
轴距 |
4500mm |
产品概述：
工作斗采用机械自平衡设计，其作用是工作时工作斗始终处于平衡状态。小臂最大伸展角度达65°，以便调整到最佳作业位置。
上下两套操作系统，在工作斗上和转台上均可完成各种作业动作。
夜间作业灯，操作台上可根据客户作业环境选装操作照明灯，让夜间作业更安全。
支腿单独可调，可根据作业地面环境，单独调节每个支腿。
支腿采用前、后H型结构，受力面更大、稳定性更高；能防止车大梁变形或断裂。
四个垂直支腿油缸和上臂、下臂、小臂油缸都装有双向液压锁，工作臂上装有双向平衡阀，使工作臂运行更平稳。
程力专用汽车股份有限公司承诺：凡属本公司生产销售的产品，底盘部分，全国服务站均可联保，专用部分三包服务一年，售后服务四十八小时到位处理，终身负责维修并提供终身免费技术服务。
