【主要技术参数】

产品商标

炎帝牌

公告批次

248

产品名称

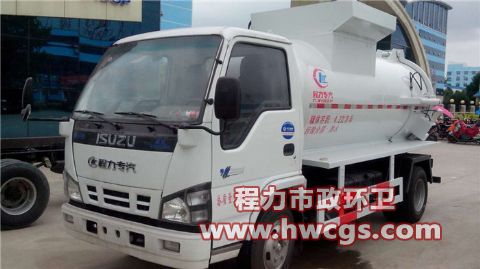

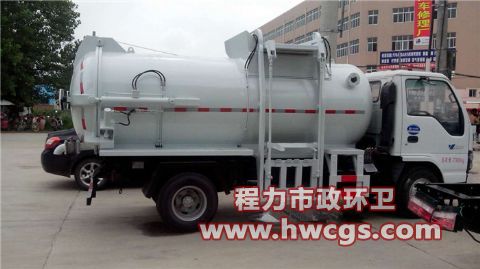

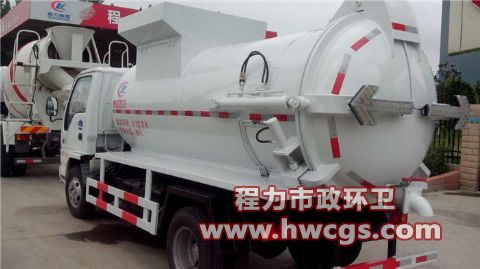

SZD5070TCAQ4型餐厨垃圾车

产品号

ZKMF344Y019

总质量(Kg)

7300

罐体容积(m3)

4.2

额定载质量(Kg)

3200

外形尺寸(mm)

5870×2050×2650

整备质量(Kg)

3970

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2

载质量利用系数

接近角/离去角(°)

24/15

前悬/后悬(mm)

1015/1495

轴数

2

轴距(mm)

3360

轴荷(Kg)

2580/4720

最高车速(Km/h)

105

其它

运输介质:泔水,介质密度:800千克/立方米,罐体有效容积:4.2立方米.罐体尺寸(mm):直段长×直径3600×1320.随底盘选装加宽前保险杠.侧后防护采用Q235材质焊接连接,后部防护断面尺寸(宽×高):50×100(mm),后部防护离地高(mm):480.

【底盘技术参数】

底盘型号

QL1070A1HAY

底盘名称

载货汽车底盘（二类）

商标名称

五十铃牌

生产企业

庆铃汽车股份有限公司

外形尺寸(mm)

5900×1880×2160

轮胎数

6

接近角/离去角(°)

24/16

轮胎规格

7.00-16 14PR,7.00R16 14PR

钢板弹簧片数

8/6+5

前轮距(mm)

1504

燃料种类

柴油

后轮距(mm)

1425

排放标准

GB17691-2005(国Ⅳ),GB3847-2005

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

4KH1-TCG40

庆铃五十铃(重庆)发动机有限公司

2999

88

性能简介

★ 将桶装餐厨垃圾（泔水）经该车输送带缓缓上输，在车顶部倒入车厢内（车箱可分为箱体和罐体），送至餐厨垃圾资源优化处理厂。整个过程实现自动化，减少人力，操作简单。

专用配置

★ 载餐厨垃圾容积为圆罐体，有效容积达到90%，罐体内分上、下两层，下层为固液分离后污水收集箱，污水箱两头高，中间低，最低端设有出水口，以保证污水排放干净。

★垃圾装载由垃圾桶提升系统完成，该系统具有垃圾桶锁止结构，装卸安全可靠。垃圾桶与垃圾投入口衔接好，保证装卸过程中餐厨垃圾不溢撒、不遗漏。

★垃圾投入口与推板之间有足够距离，推板与罐体内表面设有密封装置，避免餐厨垃圾投入过程及分离过程中溢到推板后方。

★系统由泵、液压阀和顺序阀以及各种功能的液压油缸、高低压管路组成。

选装

★真空吸污功能

通过真空泵和吸污管直接从下水道或污水池将液体餐厨垃圾直接抽入罐体并运走，不需要桶装

★固液分离

通过对罐体内的垃圾进行推板挤压，在罐体内实现固液分离，被分离的液体进入罐体底部的污水箱，污水箱可直接排放到下水道，固体垃圾被压缩储存在罐体，体积变小，如此反复，装满后将固体送至专用垃圾场倒掉。
