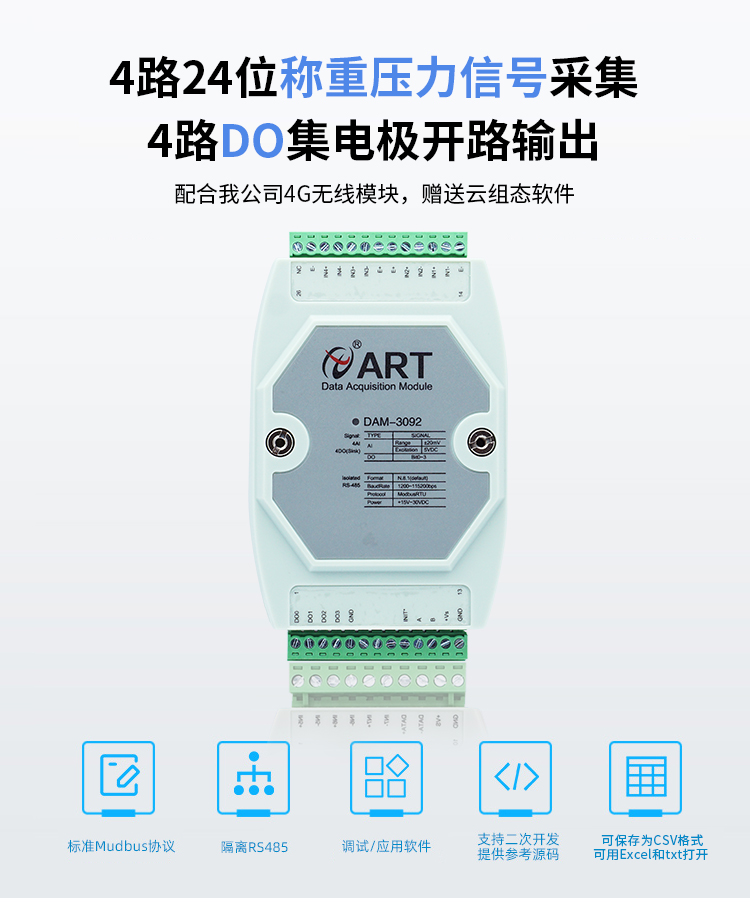

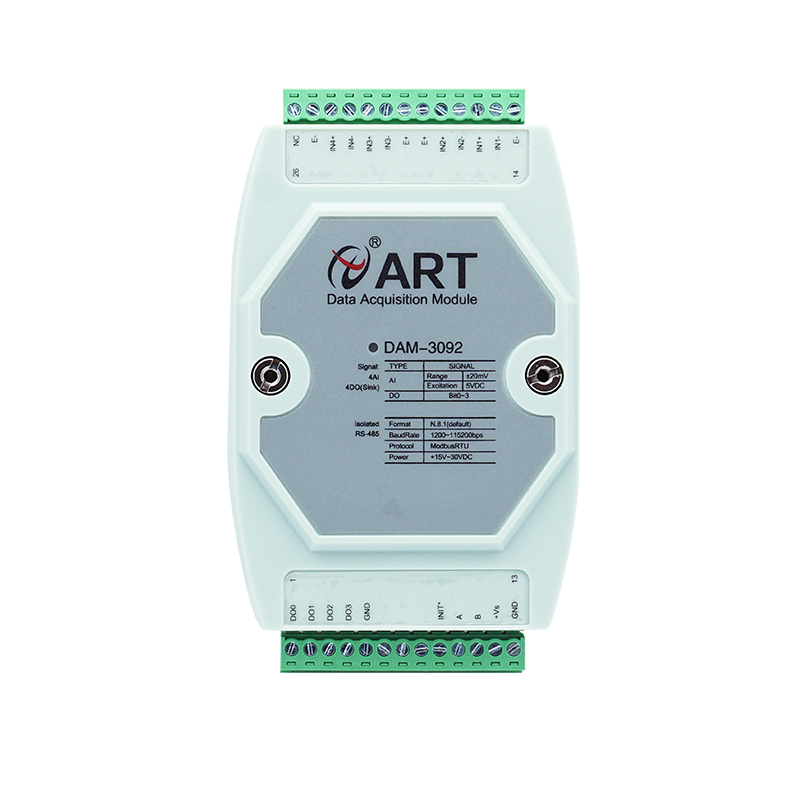

DAM-3092为4路称重输入和4路集电极开路输出模块，支持RS485通讯接口，使用标准ModbusRTU协议。配备良好的人机交互界面，使用方便，性能稳定。
指标参数
|
模拟量输入 |
|
|
输入通道 |
4路称重 |
|
输入类型 |
电压输入 |
|
激励电压输出 |
5V±0.05V |
|
采集量程 |
±20mV |
|
采样速率注1 |
16sps（总通道） 4sps（单通道） |
|
分辨率 |
24位 |
|
采集精度 |
±0.1% FS |
|
量程设置 |
每通道可独立配置量程 |
|
数字量输出 |
|
|
输出通道 |
4路数字量输出 |
|
输出方式 |
集电极开路，电压30V，电流100mA |
|
逻辑电平 |
逻辑0：不导通 逻辑1：导通 |
|
工作方式 |
普通输出 |
|
其他 |
|
|
通讯接口 |
RS485 |
|
隔离电压 |
1500VDC |
|
RS485传输速率注2 |
180次/秒（单模块总通道，115200bps下） 24次/秒（单模块总通道，9600bps下） 3次/秒（单模块总通道，1200bps下） |
|
波特率 |
1200~115200bps |
|
看门狗 |
软件看门狗 |
|
供电电压 |
+18~30VDC |
|
电源保护 |
电源反向保护 |
|
功耗 |
额定值0.5W @ 24VDC |
|
操作温度 |
-10℃～＋70℃ |
|
存储温度 |
-20℃～＋85℃ |
