产品介绍

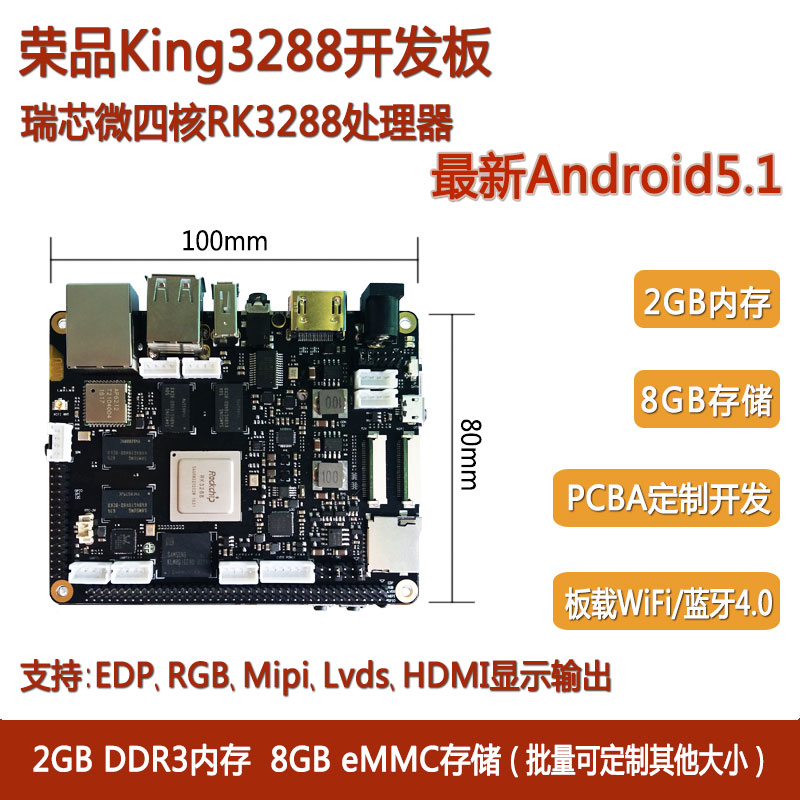

King3288开发板是采用瑞星微ARM Cortex-A17 四核架构,由深圳荣品电子设计开发的一款功能齐全的主板，运行主频最可高达1.8GHz，3288内部集成了ARM Mali-T764 高性能图形引擎，支持TE，ASTC，AFBC，3D图形流畅运行，1080P视频编解码,主板标配2GB，DDR3内存和8GB高性能eMMC5.0闪存(批量存储可选配4/16/32GB等容量)。支持HDMI2.0，双路MIPI，双路LVDS，RGB，四路UART，五路USB，喇叭，摄像头等通用接口。
应用范围：本产品主要应用于军工，车载，医疗，平板，机器人，无人机，仪表，工控机,三防机，监控，人机界面交互，网络摄像头，等智能化产品。
CPU外理器
- ROCKCHIP，Quad Cortex-A17
- 运行主频100MHz~1800MHz
- GPU Mali-T764
- 28nm HKMG工艺
内存 DDR3
- 2GB DDR3 (标配)
- 批量可定制4GB
存储 EMMC
- 8GB (标配)
- 4GB/16GB/32GB (批量定制)
图像处理
- 4K H264 10Bit H265解码
- 1080P 编码 H265 VP8 MVC
- OpenGL ES1.1/2.0/3.0
- Open VG1.1
- DirectX11
安全
- 硬件安全系统且支持HDCP2.X
显示参数
- LVDS 支持双路1920x1080
- MIPI 支持双路 2K屏
- EDP 支持3840x2160
- HDMI支持1920x1080
- RGB 支持24bit 1920x1080
其它参数
- 8层板，通孔工艺

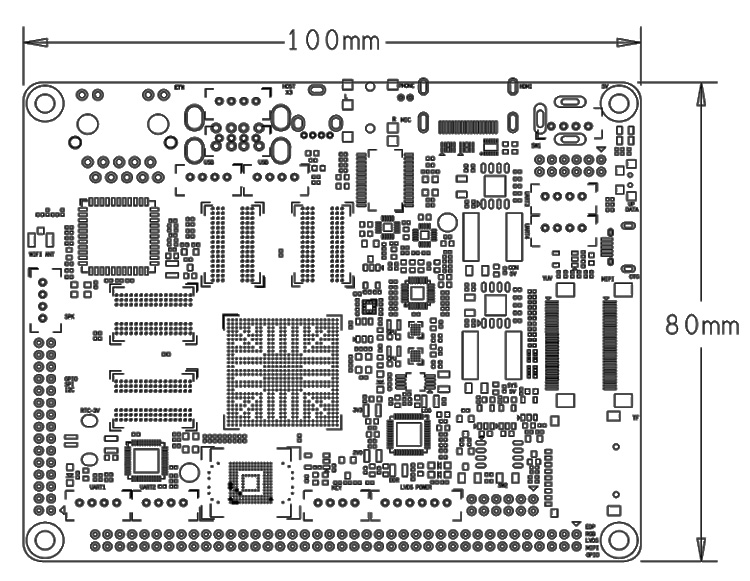

- 主板尺寸 100mm*80mm*18mm
- 工作环境温度 -25~85摄氏度
- 存储温度 -40~100摄氏度
软件资源

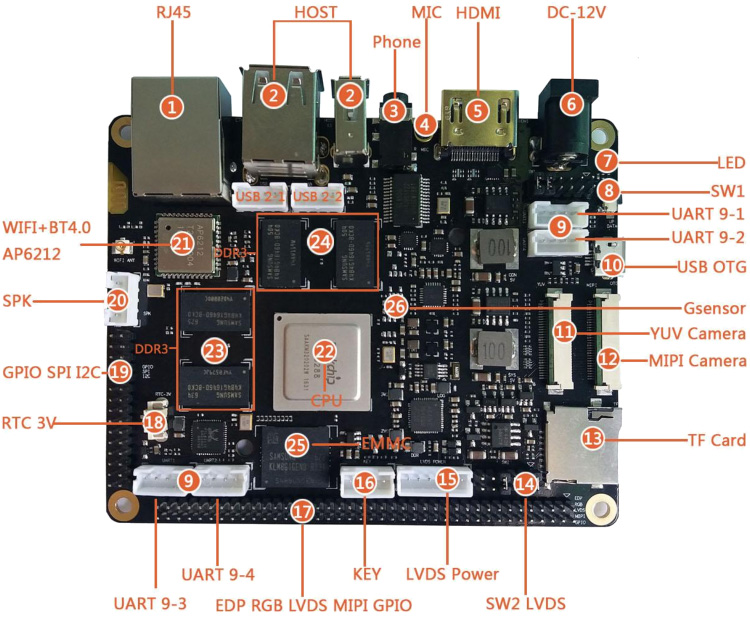

硬件规格
产品规格参数
| 尺寸 | 100*80*18mm |
| 工艺 | 8层板，通孔工艺 |
| GPU | Mali-T764 |
| 工作环境温度范围 | -25℃到85℃ |
| 存储温度 | -40℃到100℃ |
| 工作电压 | 12V（推荐使用标配12V/2A电源线） |
| 系统支持 | Android5.1 |
| RJ45 | RJ45 10/100/1000兆以太网 |
| HOST | USB HOST五路 外接三路，内接二路（独立） |
| Phone | 耳机座 |
| MIC | 麦克风 |
| HDMI | HDMI 高清接口2.0 |
| DC-12V | 支持5V/12V电源接口 |
| LED | 一路电源指示，一路IO控制 |
| SW1 | 升级按键 |
| UART 9-1 | UART3 |
| UART 9-2 | UART4 |
| USB OTG | USB OTG 可接主重设备 |
| Gsensor | 三轴重力传感器 BM250 |
| YUV camera | YUV DVP 摄像头 |
| MIPI camera | MIPI CSI 摄像头 |
| TF card | TF 最大支持128 GB |
| SW2 LVDS | LVDS屏电压选择及上电开机设置 |
| LVDS power | 屏电源输入接口 |
| KEY | 开关机及功能键接口 |
| EDP/RGB/LVDS/MIPI/GPIO | EDP RGB LVDS MIPI GPIO 接口 |
| UART 9-4 | DEBUG |
| UART 9-3 | UART1 |
| TRC 3V | RTC 时钟保存接口3V |
| GPIO/SPI/I2C | GPIO SPI I2C接口 |
| SPK | 2路2W CLASS-K功放 |
| WIFI+BT4.0 AP6212 | WIFI+BT4.0 AP6212 |
| CPU | Rockchip RK3288 |
| DDR | 2GB 32位数据总线 DDR3主频最高933MHz |
| EMMC | 8GB EMMC5.0（批量可定制4/16/32GB） |
| 位号 | 脚位 | 定义 | 当前IO状态 | IO 电压 | 功能一 | 功能二 |
| 2-1 | PIN 1 | 5V | 输出 | 5V | USB HOST | |
| PIN 2 | DN | 输入输出 | 3V3 | |||
| PIN 3 | DP | 输入输出 | 3V3 | |||
| PIN 4 | GND | 接地 | 0V | |||
| 位号 | 脚位 | 定义 | 当前IO状态 | IO 电压 | 功能一 | 功能二 |
| 2-2 | PIN 1 | 5V | 输出 | 5V | USB HOST | |
| PIN 2 | DN | 输入输出 | 3V3 | |||
| PIN 3 | DP | 输入输出 | 3V3 | |||
| PIN 4 | GND | 接地 | 0V | |||
| 位号 | 脚位 | 定义 | 当前IO状态 | IO 电压 | 功能一 | 功能二 |
| 9-1 | PIN 1 | 5V | 输出 | 5V | TTL 3通道 | 可设置RS232 |
| PIN 2 | TX3 | 输出 | RS232电平 | |||
| PIN 3 | RX3 | 输入 | RS232电平 | |||
| PIN 4 | GND | GND | 0V | |||
| 位号 | 脚位 | 定义 | 当前IO状态 | IO电压 | 功能一 | 功能二 |
| 9-2 | PIN 1 | 5V | 输出 | 5V | TTL 4通道 | 可设置RS232 |
| PIN 2 | TX4 | 输出 | RS232电平 | |||
| PIN 3 | RX4 | 输入 | RS232电平 | |||
| PIN 4 | GND | GND | 0V | |||
| 位号 | 脚位 | 定义 | 当前IO状态 | IO电压 | 功能一 | 功能二 |
| 9-3 | PIN 1 | 5V | 输出 | 5V | RS232 1通道 | 可设置 TTL |
| PIN 2 | TX1 | 输出 | RS232电平 | |||
| PIN 3 | RX1 | 输入 | RS232电平 | |||
| PIN 4 | GND | GND | 0V | |||
| 位号 | 脚位 | 定义 | 当前IO状态 | IO 电压 | 功能一 | 功能二 |
| 9-4 | PIN 1 | 5V | 输出 | 5V | 调试串口 | RS232 2通道 |
| PIN 2 | TX2 | 输出 | RS232电平 | |||
| PIN 3 | RX2 | 输入 | RS232电平 | |||
| PIN 4 | GND | GND | 0V | |||
| 位号 | 脚位 | 定义 | 当前IO状态 | IO 电压 | 功能一 | 功能二 |
| 14 | PIN 1 | 5V | 输出 | 5V | 上电开机 | |
| PIN 2 | PWR_ON | 输入 | 5V | |||
| PIN 3 | CPU_HOLD | 输出 | 3V3 | 按键开机 | ||
| PIN 4 | PWR_ON | 输入 | 3V3 | |||
| PIN 5 | GND | GND | GND | GND | ||
| PIN 6 | GND | GND | GND | GND | ||
| PIN 7 | 3V3 | 输出 | 3V3 | LVDS屏 电压选择 | ||
| PIN 8 | LVDS_ON | 输入 | 3V3 | |||
| PIN 9 | 5V | 输出 | 5V | |||
| PIN 10 | LVDS_ON | 输入 | 5V | |||
| PIN 11 | 12V | 输出 | 12V | |||
| PIN 12 | LVDS_ON | 输入 | 12V | |||
| 位号 | 脚位 | 定义 | 当前IO状态 | IO 电压 | 功能一 | 功能二 |
| 16 | PIN 1 | KEY_PWR | 输入 | 3V3 | 开机键 | |
| PIN 2 | KEY_RST | 输入 | 3V3 | 复位键 | ||
| PIN 3 | KEY_ADC1 | 输入 | 1V8 | 多功能键 | ||
| PIN 4 | GND | GND | GND | GND | ||
| 位号 | 脚位 | 定义 | 当前IO状态 | IO 电压 | 功能一 | 功能二 |
| 17 | PIN 1 | VCC | 输出 | 3V3/5V/12V | 可设置3种电压输出 | |
| PIN 2 | VCC | 输出 | 3V3/5V/12V | 可设置3种电压输出 | ||
| PIN 3 | VCC | 输出 | 3V3/5V/12V | 可设置3种电压输出 | ||
| PIN 4 | GND | GND | GND | GND | ||
| PIN 5 | GND | GND | GND | GND | ||
| PIN 6 | GND | GND | GND | GND | ||
| PIN 7 | LVDS0-0M | 输出 | 3V3 |
单 6 LVDS 单 8 LVDS 双 6 LVDS 双 8 LVDS |
24位 RGB数据 | |
| PIN 8 | LVDS0-0P | 输出 | 3V3 | |||
| PIN 9 | LVDS0-1M | 输出 | 3V3 | |||
| PIN 10 | LVDS0-1P | 输出 | 3V3 | |||
| PIN 11 | LVDS0-2M | 输出 | 3V3 | |||
| PIN 12 | LVDS0-2P | 输出 | 3V3 | |||
| PIN 13 | GND | GND | GND | |||
| PIN 14 | GND | GND | GND | |||
| PIN 15 | LVDS0-CLKM | 输出 | 3V3 | |||
| PIN 16 | LVDS0-CLKP | 输出 | 3V3 | |||
| PIN 17 | LVDS0-3M | 输出 | 3V3 | |||
| PIN 18 | LVDS0-3P | 输出 | 3V3 | |||
| PIN 19 | LVDS1-0M | 输出 | 3V3 | |||
| PIN 20 | LVDS1-0P | 输出 | 3V3 | |||
| PIN 21 | LVDS1-1M | 输出 | 3V3 | |||
| PIN 22 | LVDS1-1P | 输出 | 3V3 | |||
| PIN 23 | LVDS1-2M | 输出 | 3V3 | |||
| PIN 24 | LVDS1-2P | 输出 | 3V3 | |||
| PIN 25 | GND | GND | GND | |||
| PIN 26 | GND | GND | GND | |||
| PIN 27 | LVDS1-CLKM | 输出 | 3V3 | |||
| PIN 28 | LVDS1-CLKP | 输出 | 3V3 | |||
| PIN 29 | LVDS1-3M | 输出 | 3V3 | |||
| PIN 30 | LVDS1-3P | 输出 | 3V3 | |||
| PIN 31 | LVDS0-4M | 输出 | 3V3 | |||
| PIN 32 | LVDS0-4P | 输出 | 3V3 | |||
| PIN 33 | LVDS1-4M | 输出 | 3V3 | |||
| PIN 34 | LVDS1-4P | 输出 | 3V3 | |||
| PIN 35 | VSYNC | 输出 | 3V3 | |||
| PIN 36 | HSYNC | 输出 | 3V3 | |||
| PIN 37 | CLK | 输出 | 3V3 | |||
| PIN 38 | DEN | 输出 | 3V3 | |||
| PIN 39 | BL_EN | 输出 | 3V3 | LCD电源使能 | GPIO | |
| PIN 40 | PWM0 | 输出 | 3V3 | 背光控制 | GPIO | |
| PIN 41 | GPIO7_A3_D | 输出 | 3V3 | LCD复位脚 | GPIO | |
| PIN 42 | PWM1 | 输出 | 3V3 | 背光控制 | GPIO | |
| PIN 43 | TP_RST | 输出 | 3V3 | 触摸屏接口 | GPIO | |
| PIN 44 | TP_INT | 输入 | 3V3 | GPIO | ||
| PIN 45 | TP_SCL | 输出 | 3V3 | |||
| PIN 46 | TP_SDA | 输入输出 | 3V3 | |||
| PIN 47 | 5V | 输出 | 5V | |||
| PIN 48 | 3V3 | 输出 | 3V3 | |||
| PIN 49 | GND | GND | GND | |||
| PIN 50 | GND | GND | GND | |||
| PIN 51 | MIPI0_D0N | 输出 | 单路MIPI DSI | 双路MIPI DSI | ||
| PIN 52 | MIPI0_D0P | 输出 | ||||
| PIN 53 | MIPI0_D1N | 输出 | ||||
| PIN 54 | MIPI0_D1P | 输出 | ||||
| PIN 55 | MIPI0_DCLKN | 输出 | ||||
| PIN 56 | MIPI0_DCLKP | 输出 | ||||
| PIN 57 | MIPI0_D2N | 输出 | ||||
| PIN 58 | MIPI0_D2P | 输出 | ||||
| PIN 59 | MIPI0_D3N | 输出 | ||||
| PIN 60 | MIPI0_D3P | 输出 | ||||
| PIN 61 | MIPI1_D0N | 输入输出 |
单路MIPI DSI 单路MIPI CSI |
|||
| PIN 62 | MIPI1_D0P | 输入输出 | ||||
| PIN 63 | MIPI1_D1N | 输入输出 | ||||
| PIN 64 | MIPI1_D1P | 输入输出 | ||||
| PIN 65 | MIPI1_DCLKN | 输入输出 | ||||
| PIN 66 | MIPI1_DCLKP | 输入输出 | ||||
| PIN 67 | MIPI1_D2N | 输入输出 | ||||
| PIN 68 | MIPI1_D2P | 输入输出 | ||||
| PIN 69 | MIPI1_D3N | 输入输出 | ||||
| PIN 70 | MIPI1_D3P | 输入输出 | ||||
| PIN 71 | eDP_D0N | 输出 | eDP显示接口 | |||
| PIN 72 | eDP_D0P | 输出 | ||||
| PIN 73 | eDP_D1N | 输出 | ||||
| PIN 74 | eDP_D1P | 输出 | ||||
| PIN 75 | eDP_DCLKN | 输出 | ||||
| PIN 76 | eDP_DCLKP | 输出 | ||||
| PIN 77 | eDP_D2N | 输出 | ||||
| PIN 78 | eDP_D2P | 输出 | ||||
| PIN 79 | eDP_D3N | 输出 | ||||
| PIN 80 | eDP_D3P | 输出 | ||||
| 位号 | 脚位 | 定义 | 当前IO状态 | IO 电压 | 功能一 | 功能二 |
| 18 | PIN 1 | VDD | 输入 | 3V | RTC电池 | |
| PIN 2 | GND | GND | GND | |||
| 位号 | 脚位 | 定义 | 当前IO状态 | IO 电压 | 功能一 | 功能二 |
| 19 | PIN 1 | 5V | 输出 | 5V | 电源输出 | |
| PIN 2 | 3V3 | 输出 | 3V3 | 电源输出 | ||
| PIN 3 | GND | GND | GND | |||
| PIN 4 | GND | GND | GND | |||
| PIN 5 | SCL2 | 输出 | 3V3 |
I2C 2通道 |
|
|
| PIN 6 | SDA2 | 输入输出 | 3V3 | |||
| PIN 7 | GND | GND | GND | |||
| PIN 8 | GND | GND | GND | |||
| PIN 9 | GPIO5_C0_U | 输出 | 3V3 | GPIO | ||
| PIN 10 | GPIO8_A3_U | 输出 | 3V3 | GPIO | ||
| PIN 11 | GPIO7_A4_U | 输出 | 3V3 | GPIO | ||
| PIN 12 | GPIO5_C1_U | 输出 | 3V3 | GPIO | ||
| PIN 13 | GPIO5_B3_U | 输出 | 3V3 | GPIO | ||
| PIN 14 | GPIO5_B2_U | 输出 | 3V3 | GPIO | ||
| PIN 15 | GPIO0_B3_D | 输入 | 3V3 | GPIO | ||
| PIN 16 | GPIO5_B4_U | 输出 | 3V3 | GPIO | ||
| PIN 17 | GPIO7_C5_D | 输入 | 3V3 | GPIO | ||
| PIN 18 | SPDIF_TX | 输出 | 3V3 | GPIO | ||
| PIN 19 | GND | GND | GND | |||
| PIN 20 | GND | GND | GND | |||
| PIN 21 | SPI1_CLK | 输出 | 3V3 | SPI1 | GPIO | |
| PIN 22 | SPI1_CS0 | 输出 | 3V3 | GPIO | ||
| PIN 23 | SPI1_RXD | 输入 | 3V3 | GPIO | ||
| PIN 24 | SPI1_TXD | 输出 | 3V3 | GPIO | ||
| PIN 25 | GND | GND | GND | |||
| PIN 26 | GND | GND | GND | |||
| PIN 27 | SPI0_CLK | 输出 | 3V3 | SPI0 | GPIO | |
| PIN 28 | SPI0_CS | 输出 | 3V3 | GPIO | ||
| PIN 29 | SPI0_RXD | 输入 | 3V3 | GPIO | ||
| PIN 30 | SPI0_TXD | 输出 | 3V3 | GPIO | ||
| 位号 | 脚位 | 定义 | 当前IO状态 | IO 电压 | 功能一 | 功能二 |
| 20 | PIN 1 | LVOP | 输出 | 5V | 2W 喇叭接口 | |
| PIN 2 | LVON | 输出 | 5V | |||
| PIN 3 | RVOP | 输出 | 5V | |||
| PIN 4 | RVON | 输出 | 5V | |||
软件资源
搭配目前最新的Android5.1操作系统，提供所有源代码（原厂不开放除外）。
| ANDRIOD 5.1 软件资源 | |||
| 类别 | 功能特性 | 描述 | |
|
内核及设备驱动程序 1 |
内核 | 内核版本：Linux-3.10.79 | |
| 系统频率 | 系统主频：1.8G | ||
| 内存 | 2GB | ||
| 显示驱动 | 10.1寸LVDS/TTL驱动 ★☆提供相关源码☆★ | ||
| TOUCH | 触摸屏驱动 ★☆提供相关源码☆★ | ||
| HDMI | HDMI v2 ★☆提供相关源码☆★ | ||
| MFC | 多媒体硬件编解码驱动 ★☆提供相关源码☆★ | ||
| HSMMC | SD/MMC/SDIO驱动 ★☆提供相关源码☆★ | ||
| VIP | VIP驱动 ★☆提供相关源码☆★ | ||
| Camera | OV5645 500W AF ★☆提供相关源码☆★ | ||
| TV-in | 无 ★☆提供相关源码☆★ | ||
| Ethernet | RTL8211E驱动 ★☆提供相关源码☆★ | ||
| PWM | PWM驱动 ★☆提供相关源码☆★ | ||
| 按键 | 按键驱动 ★☆提供相关源码☆★ | ||
| IIC | IIC驱动 ★☆提供相关源码☆★ | ||
| SPI | SPI驱动 ★☆提供相关源码☆★ | ||
| 类别 | 功能特性 | 描述 | |
|
内核及设备驱动程序 2 |
AUDIO | 音频驱动，支持AC97和IIS，默认驱动为IIS（ES8323） ★☆提供相关源码☆★ | |
| DMA | DMA驱动 ★☆提供相关源码☆★ | ||
| RTC | 实时时钟驱动 ★☆提供相关源码☆★ | ||
| USB device | USB Device驱动 ★☆提供相关源码☆★ | ||
| USB host | USB host驱动 ★☆提供相关源码☆★ | ||
| USB OTG | USB OTG驱动 ★☆提供相关源码☆★ | ||
| SDIO WIFI | Ap6212 ★☆提供相关源码☆★ | ||
| BT4.0 | Ap6212 ★☆提供相关源码☆★ | ||
| JPEG | JPEG硬件编解码驱动 ★☆提供相关源码☆★ | ||
| 2D | 2D硬件加速驱动 ★☆提供相关源码☆★ | ||
| 3D | 3D硬件加速驱动 ★☆提供相关源码☆★ | ||
| 交叉编译器 | arm-2009q3.tar.bz2 | 交叉工具链 | |
| 上层应用程序 | Clock | 这是Android 下一个闹钟程序，可以设置闹铃时间、铃声选择等 | |
| Calculator | 计算器 | ||
| Calendar | 日历 | ||
| SoundRecorder | 录音软件 | ||
| Camera | 摄像头应用程序 | ||
| Downloads | 下载管理应用 | ||
| 收发Email工具 | |||
| Settings | Android下的各种应用和服务的设置等功能 | ||
| Browser | Android 下的Brower 功能非常强大，支持网页放大、缩小、跳转、属性设置等 | ||
| Music | 音频播放器，支持专辑分类，艺术家、专辑、歌曲、播放列表、随机播放、背景播放、搜索等功能 | ||
| FileExplorer | 文件浏览器 | ||
| Gallery | 图片浏览控件，支持图片放大、缩小、上一张、下一张、幻灯片演示、共享、旋转、裁切、图片信息等 | ||
| PC端烧写工具 | AndroidTool_Release_v2.35 | 串口调试终端、USB下载镜像工具 | |
| VmWare 8.0+Ubuntu12.04 | VmWare8.0 | WINOOWs下的虚拟机 | |
| Ubuntu12.04 64bit | 开发环境 | ||
发货清单
1、King3288开发板：1片（配置蓝牙、WIFI以及相关功能接口）。（不含配件包）
