1、概述

物联网智能温室控制实训系统以智能温室为现实背景，由浅入深的阐释了物联网技术，帮助广大学生和老师了解物联网技术，掌握物联网技术，为学生参加各种创新竞赛（“毕昇杯”全国大学生电子创新大赛、索尼杯全国大学生电子设计竞赛、全国大学生电子设计竞赛等）积累筹码，为老师或研究生搞科研提供参考资料。这套系统还涉及到了嵌入式技术、单片机技术、网络技术以及自动控制原理；实现了数据采集功能、远程访问功能、远程控制功能还有视频监测等功能。学生应用这套系统学习物联网技术可以先做一些基础实验（单片机实验、传感器实验、自动控制实验等），然后再做综合实验（网络拓扑实验、远程访问实验等）深入学习物联网技术。教师应用这套系统建立实验室或作教学研究是最好的选择。

  2、物联网智能温室控制系统工作原理
物联网智能温室控制系统由无线传感器网络、网关和主控中心组成。

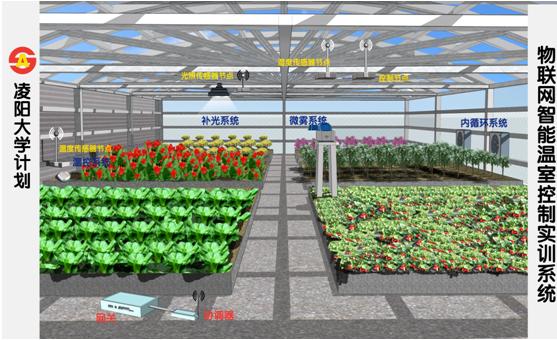

物联网智能温室控制实训系统原理图
  3、物联网智能温室控制系统功能详述

物联网智能温室控制系统采用当前比较热门的无线传感器网络技术、ARM嵌入式技术和传感器技术相结合的方式，精准采集温室内部环境的各项指标，驱动相应执行器件（风扇、加湿器、加热器）平稳控制温室内部环境的变化。实现了如下“十二大”功能：
●温湿度监测功能：温湿度采集节点配有温湿度传感器SHT10，实时监测温室内部空气的温度和湿度。测湿精度可达±4.5%RH，测温精度可达±0.5℃（在25℃）。
●光照度监测功能：光照度采集节点采用光敏电阻来实现对温室内部光照情况的检测，其实时性强，应用电路简单，便于学生实验。
●安防监测功能：当温室周边有人出现时，安防信息采集节点便向主控中心发送信号，同时光报警。安防信息采集节点采用的传感器为人体红外感应模块，它检测的最远距离为7米，角度在100º左右。
●视频监测功能：这项功能由网关中的摄像头来完成。摄像头实时捕获温室内部的画面，而后通过USB接口将画面数据传输给网关处理。我们既可以在触屏液晶显示器上看到温室内部的实时画面，又可以通过PC机远程访问的方式来观看温室内部的实时画面。
●控制风扇促进植物光合作用功能：植物光合作用需要光照和二氧化碳。当光照度达到系统设定值时，系统会自动开启风扇加强通风，为植物提供充足的二氧化碳。
●控制加湿器给空气加湿功能：如果温室内空气湿度小于设定值，系统会启动加湿器，达到设定值后便停止加湿。
●控制加热器给环境升温功能：当温室内温度低于设定值时，系统便启动加热器来升温，直到温度达到设定值为止。
●局域网远程访问与控制功能：物联网通过网关加入局域网。这样用户便可以使用PC机访问物联网数据，通过操作界面远程控制温室内的执行器件，维护系统稳定。
●GPRS网络访问功能：物联网通过网关接入GPRS网络。用户便可以手机来访问物联网数据，了解温室内部环境的各项数据指标（温度、湿度、光照度和安防信息）。
●控制参数设定及浏览：对所要实现自动控制的参数（温度、湿度）进行设置，以满足自动控制的要求。用户既可以直接操作网关界面上的按钮来完成系统平衡参数的设置，又可以通过PC机或手机远程访的方式完成参数的设置。
●显示实时数据曲线：实时趋势数据曲线可将系统采集到的温室内的数据以实时变化曲线的形式显示出来，便于观察系统某时间段内整体的检测状况。
●显示历史数据曲线：可显示出温室内各测量参数的日、月、年参数变化曲线，根据该曲线可合理的设置参数，可分析环境的变化对植物生长的影响。
4、节点原理图

  5、技术参数

6、提供大量的实验源码
我们设计了34个实验，这些实验都是根据研发人员多年的培训经验精心编写的。实验项目层层递进，环环相扣，深入浅出，妙趣横生，让学生在学习中娱乐，在娱乐中学习。


  7、硬件配置

8、购买方式
北京凌阳爱普科技有限公司推广部        电话：010-62981113-2995                                                    传真：  010-62981113-2992
