　　【产品简介】

　　同三维针对专业用户需求，推出了一款T620E  高清两路DVI/VGA/HDMI音视频采集卡，此款采集卡支持多种信号源：支持DVI视频、VGA视频、Y/Pb/Pr视频、HDMI音视频、CVBS视频。并且能同时高清进行采集，最大分辨率能达到1920  x  1080。

　　同三维T620E高清万能视频采集卡支持1080P：两路高清(DVI/VGA/HDMI/分量/复合)  +  音频  　

　　支持超长DVI/HDMI输入电缆：具有自适应均衡器，支持长达30米的HDMI输入电缆。完全满足了特定环境用户的需求。

　　

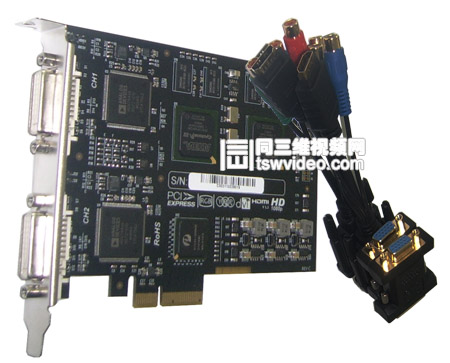

图示：万能双路高清视频采集卡

　　【产品特点】

　　·  双路高清信号同时采集。

　　·  输入视频信号可达1080p/60  Hz。

　　·  可采集DVI、VGA、HDMI、分量信号。

　　·  可采集两路模拟音频信号(需通过板上接线引出)。

　　·  可采集HDMI中的LPCM音频信号。

　　·  微软AVStream标准驱动，可支持大部分WINOOWs上的多媒体视频软件或流媒体软件。

　　【产品优势】

　　·  高性能DMA传输功能。

　　·  可动态切换输入信号源类型：DVI/HDMI，VGA，分量。

　　·  可兼容复合视频(CVBS)输入信号。

　　·  自动输入视频格式侦测，自动视频有效区域侦测，自动VGA采集相位调节。

　　·  手工设定有效画面区域功能，可用于画面的剪裁和对特殊输入信号时序的支持。

　　·  多阶画面缩放功能，具有三种针对画面宽高比的缩放模式。

　　·  支持垂直滤波和运动自适应去隔行功能。

　　·  硬件色彩转换，可输出RGB24，RGB32，YUY2，UYVY，I420色彩格式。

　　·  支持色彩调节功能，可调节画面的对比度、亮度、色彩饱和度、色相、Gamma;并可单独调节R，G，B三色的亮度、对比度。

　　·  画面水平、垂直反转功能。

　　·  固件可升级。

　　【产品规格】

几何尺寸  147mm  x  108mm
主机接口  PCI-Express  x4,  Half  size,  480MB/s  传输带宽
输入接口  两个DVI-I  接口
最大采样率  RGB/分量：170MHz
HDMI/DVI：225MHz
板载内存  每通道128MB  DDR2，工作频率为  160  Mhz，位宽  32bit
VGA输入格式  640x400-1920x1080，像素率低于170MHz即可
分量输入格式  480i、576i、480p，576p，720p，1080i，1080p
DVI输入格式  符合DVI  1.0标准，单连接
HDMI输入格式  符合HDMI  1.3  标准，支持36bit  DeepColor
输出图像格式  大小：40x30-1920x1080，帧率：  1-100  fps，色彩：YUY2,  UYVY,  RGB24,  RGB32,  I420
操作系统支持  WINOOWs®  XP  Professional,  WINOOWs®  Server  2003,  WINOOWs  Vista®,  WINOOWs®  Server  2008  and  WINOOWs®  7  (x86)
功耗  <=  15W
工作温度范围  0-50  摄氏度
保存温度范围  -20-70  摄氏度
相对湿度范围  5%-90%

　　请注意：

　　1.  实际输出帧率受PCI-Express  接口传输带宽限制，可能低于设定值。

　　【系统要求】

　　系统为以下系统之一即可(x86  版或x64版)：

　　Microsoft  WINOOWs  XP

　　Microsoft  WINOOWs  Server  2003

　　Microsoft  WINOOWs  Vista

　　Microsoft  WINOOWs  Server  2008

　　Microsoft  WINOOWs  7

　　Microsoft  WINOOWs  Server  2008  R2

　　【兼容软件】

　　T620E兼容使用DirectShow接口的各种音视频采集软件和使用DirectSound接口的音频采集软件，如：

　　WINOOWs  Media  Encoder

　　Adobe  Flash  Media  Live  Encoder

　　Real  Producer  Plus

　　VideoLAN  for  WINOOWs

　　【产品特点】

　　○画质好：采用10bit采样精度  AD转换器，保障了画面细节丰富，信噪比高，并最大程度的减少了色边的出现。同时FPGA内实现的5-Tap缩放和运动自适应去隔行技术进一步保障了画质。

　　○  音质好：采用96KHz采样率，24bit采样精度AD转换器，实测信噪比在90db以上。

　　○  全兼容：兼容WINOOWs下DirectShow/DirectSound  API，兼容大量现有音视频处理软件。

　　○性能高：耗用CPU时间的缩放和去隔行等图像处理在FPGA内完成，极大的减少了CPU的负担，同时高效率  DMA传输方式进一步解放了CPU的能力，从而让CPU专注与用户指定的工作。

　　○  升级易：不同与ASIC，FPGA的灵活性极大程度的保护了用户的资产价值，我们通过Firmware/Driver升级的方式不断给用户提供更多的功能和更好的服务。

　　【应用领域】

　　1、教育课件录制、多媒体录播录像、会议录制、视频会议，远程教育培训;

　　2、大屏幕拼接、电视墙行业、虚拟演播室、虚拟现实、工控、游戏机等设备;

　　3、安检  X  光机、雷达图像信号、VDR纪录仪;

　　4、医疗  X  光机、CT机、胃肠机等;
