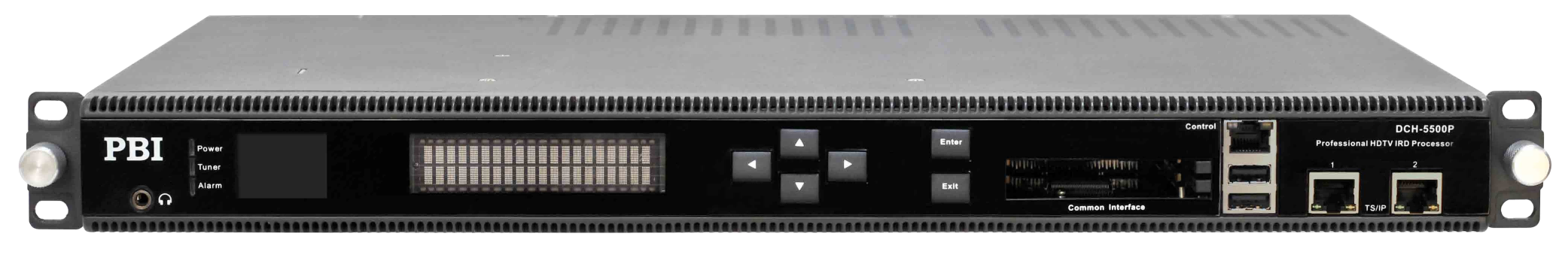

DCH-5500P专业级数字信号处理器， 符 合GY/T 257.1-2012《广播电视先进音视 频编解码 第1部分： 视频》 AVS+行业标 准；同时兼容MPEG-2（MP@ML&MP@ HL）,MPEG-4 AVC/H.264,H.265标准。 支持AVS+/DRA解码及MPEG-2,MPEG-4 AVC/H.264,H.265解码。 CI解扰支持 Conax 、NDS 、Nagra 、Cryptoworks 、 Irdeto 、Mediaguard 、Viaccess、永新视 博等多种条件接收系统，采用独特数字解 码技术和双PCMCIA接口，通过更换不同 的PCMCIA模块接收各种加密的卫星/有 线/地面数字电视信号。
DCH - 5500P 接口丰富，支持两路 DVB-S2/T2/C/T等多种Tuner输入、 ASI 输入和TS/IP输入，信号经过解调、解扰 后再通过其内置的再复用器模块，可以灵 活的对多种输入码流进行再复用处理并重 新生成单节目或多节目流，并通过ASI与 IP输出给后端设备。 DCH-5500P支持高 标清MPEG-4/H.264 、H.265 、MPEG-2 及AVS+视频解码和数字音频解码，具有 模拟音视频信号CVBS和平衡伴音输出接 口，数字音视频接口包括SDI 、HDMI 、 AES/EBU，还可通过前面板的1.5寸TFT 液晶屏对音视频输出进行监测。 DCH- 5500P增加SDI Genlock功能，以实现 系统中不同SDI信号源的平滑切换。双 电源热备份，极大的提高了产品的可靠 性， 19"标准机柜安装， 是省市网络广 电运营平台AVS+ 、MPEG-2 、MPEG-4/ H.264,H.265多编码格式信源处理的理想 选择。
产品特性
? 符合GY/T 257.1-2012《广播电视先进音视频 编解码 第1部分：视频》 AVS+行业标准
? 符合MPEG-2 （MP@ ML& MP@HL） 、 MPEG-4 AVC/H.264、H.265标准
? AVS+视频解码
? 支持两路DVB-S2/C/DTMB,ABS-S等Tuner、 TS/IP和ASI输入
? 支持多个数字/模拟输出接口， 包含ASI、HD/ SD SDI 、TS/IP 、AES/EBU、HDMI和CVBS
? 支持前面板1.5寸TFT液晶屏图像监测
? 支持外部BB/Tri-sync信号输入，实现SDI帧同 步功能
? 高清/标清SDI输出，支持嵌入音频
? 支持Genlock
? 数字音频AES/EBU输出，最多支持2路输出
? 支持UDP/RTP，单播/组播，全双工双千兆网 接口，可传输单节目和多节目传输流
? 支持双CI卡槽解扰，以及BISS-1和BISS-E多 节目解扰
? 内建再复用模块，支持Tuner 、ASI和TS/IP的 信源选择、 PID过滤和复用
? 支持Tuner 、ASI和TS/IP接口输入冗余备份
? RSSI Tuner指标获取，可判断信号质量
? 动态PMT侦测以及自动更新
? 支持Ethernet网口和USB升级接口，简单快捷
? 基于SNMP协议的网管控制以及web网管控制
? 无缝热插拔双电源备份，提升设备的可靠性
技术规格
|
DVB-S/S2 输入 |
||
|
接口 |
2×F 接头， 75Ω |
|
|
输入频率范围 |
950~2150MHz |
|
|
输入电平 |
-65~-25dBm |
|
|
符号率 |
DVB-S2X/S2 QPSK 8PSK: 1 ~ 60MSps 16APSK: 1 ~ 58MSps 32APSK: 1 ~ 55MSps 64APSK: 1 ~ 34MSps DVB-S QPSK: 1~54MSps |
|
|
滚降系数 |
0.05~0.35 |
|
|
卷积码率 |
DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8 DVB-S2X/S2: (64800 bits) FECFRAME DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 |
|
|
LNB 供电电压 |
0, 13V, 18V 可选 |
|
|
LNB 控制 |
0/22KHz 可选， DiSEqC 1.0 |
|
|
PLS |
0 ~ 262141 可调 |
|
|
ISI |
1 ~ 255 可调 |
|
|
ABS-S 输入（选配） |
||
|
接口 |
2×F 接头， 75Ω |
|
|
输入频率范围 |
950~2150MHz |
|
|
输入电平 |
-65~-25dBm |
|
|
符号率 |
2~45MSps |
|
|
调制方式 |
QPSK, 8PSK |
|
|
滚降系数 |
0.2, 0.25, 0.35 |
|
|
纠错码率 |
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 13/15, 9/10 |
|
|
DVB-C 输入（选配） |
||
|
接口 |
2×F 接头， 75Ω |
|
|
输入频率范围 |
51~862MHz |
|
|
输入电平 |
51~75dBμV |
|
|
输入符码率 |
1~7MBaud (ITU J.83 Annex A) |
|
|
解调方式 |
16QAM, 32QAM, 64QAM, 128QAM, 256QAM |
|
|
带宽 |
6MHz, 7MHz, 8MHz |
|
|
输入反射损耗 |
7dB (typ.) |
|
|
DTMB 输入（选配） |
||
|
接口 |
2×F 接头， 75Ω |
|
|
输入频率范围 |
44~1002MHz |
|
|
输入电平 |
-60~-20dBm |
|
|
带宽 |
6MHz/7MHz/8MHz |
|
|
星座图 |
4QAM-NR, 4QAM, 16QAM, 32QAM, 64QAM |
|
|
保护间隔 |
PN420, PN595, PN945 |
|
|
滚降因子 |
0.05 |
|
|
交织深度 |
240,720 |
|
|
LDPC Code Rate |
0.4, 0.6, 0.8 |
|
|
ASI 输入 |
||
|
接口 |
输入： 2×BNC, 75Ω, 输出： |
2×BNC, 75Ω |
|
标准 |
DVB-ASI, EN50083-9 |
|
|
输入码率 |
≤ 200Mb/s |
|
|
输出码率 |
≤ 200Mb/s，2 路独立输出 |
|
|
TS / IP |
||
|
接口 |
2×RJ-45, 独立输出 100/1000 Base-T TS/IP |
|
|
有效比特率 |
500Mb/s |
|
|
网络协议 |
UDP / RTP, Multicast / Unicast, IGMPv3, ARP |
|
|
TS 处理 |
||
|
TS 输入管理 |
支持 2 路 TUNER, ASI and TS/IP 输入的解复用 |
|
|
TS 输出管理 |
支持 2 路独立的复用核， ASI/IP 输出 |
|
|
复用和 PID 管理 |
支持再复用、 PID 过滤、重影射 |
|
|
PSI/SI 表处理 |
PSI/SI 自动生成， NIT/SDT/EIT 编辑， LCN 编辑和 再生成 |
|
|
CI 解扰 双 PCMCIA, 兼容市场主流 CAM 卡 |
|
|
音视频解码 |
|
|
视频格式 |
MPEG-2(MP@ ML for SD, MP@HL for HD) MPEG-4/H.264 AVC Part 10 (MP@L3 for SD,HP@ L4.1 for HD) AVS 基准档次 @ 级别 6.0, 支持 AVS-P16 |
|
音频格式 |
MPEG L1/L2 、DRA、杜比 Digital (AC3 、AC3+) AAC-LC 、HE AAC V1/V2 |
|
HDMI 输出 |
|
|
接口 |
1×HDMI 1.4 |
|
视频分辨率 |
1080I@60Hz, 1080I@59.94Hz, 1080I@50Hz, 720P@60Hz，720P@59.94Hz, |
|
嵌入音频 |
1×stereo |
|
数字音频处理 |
|
|
输出格式 |
AES/EBU，SDI 嵌入音频 |
|
物理接口 |
AES/EBU：2×D-sub 9（配 2 条 D-sub9 到 BNC 转接线） SDI 嵌入音频： 2×BNC |
|
采样率 |
采样率 48KHz |
|
输出电平及阻抗 |
1Vp-p( 标准测试流 ) ，110Ω |
|
SDI 输出 |
|
|
接口 |
2×BNC ( 镜像 ) , 75Ω |
|
视频分辨率 |
1080I@60, 1080I@59.94,1080I@50, 720P@60, 720P@59.94, 720P@50, 576I@50, 480I@59.97 |
|
标准 |
SD：SMPTE 259M, 270 Mb/s (10bit) HD：SMPTE 292M, 1.485 Gbit/s (10bit) |
|
嵌入音频 |
2 路 PCM 音频 |
|
幅度 |
800mV p-p |
|
Genlock |
|
|
接口 |
1×BNC, 75Ω |
|
输入信号 |
Analog SD (black & burst) |
|
模拟视频输出 |
|
|
CVBS 接口 |
1×BNC，75Ω, 1×RCA |
|
CVBS 规格 |
NTSC, PAL, and SECAM |
|
CVBS 分辨率 |
576i×25, 480i×29.97 |
|
幅度 |
1.0 Vp-p±5% ( 标准测试信号下 ) |
|
信噪比 |
>55dB ( 加权 ) |
|
模拟音频输出 |
|
|
接口 |
2×D-sub 9（配 D-sub 9/ XLR 转接线） 2×BNC，2×RCA( 两路立体声输出 ) |
|
输出模式 |
左声道 , 右声道 , 双单声道 , 立体声 |
|
基带数据 |
|
|
Subtitle 字幕 |
DVB, EBU |
|
VBI 数据 |
Teletext, WSS |
|
隐藏式字幕 |
支持标准 : EIA 608, EIA 708 |
|
输入信号备份 |
|
|
接口 |
支持 Tuner, ASI, TS/IP 输入接口互相备份 |
|
备份条件 |
TS 流同步头丢失 |
|
备份方式 |
主、备 |
|
控制和监控 |
|
|
网管接口 |
1×RJ-45, 10/100 Base-T |
|
远程控制 |
SNMP 2.0, HTTP (Web GUI), HDMS |
|
本地控制 |
LCD 液晶屏，前面板 6 键键盘 |
|
监视器 |
1.5" TFT LCD 液晶屏 |
|
RS-232 串口 |
1×D-sub（串行接口，供软件维护使用） |
|
软件升级 |
WEB 和 USB |
|
物理参数 |
|
|
尺寸 |
1U 19 ” 机柜安装 |
|
供电 |
AC 90V ~ 250V, 50/60Hz |
|
功耗 |
25W ( 不含 LNB 供电 ) |
|
温度 |
运行温度 0 ~ 45℃,存储温度 -10 ~ 60℃ |
|
湿度 |
10 ~ 90%, 非凝结 |
