产品描述：

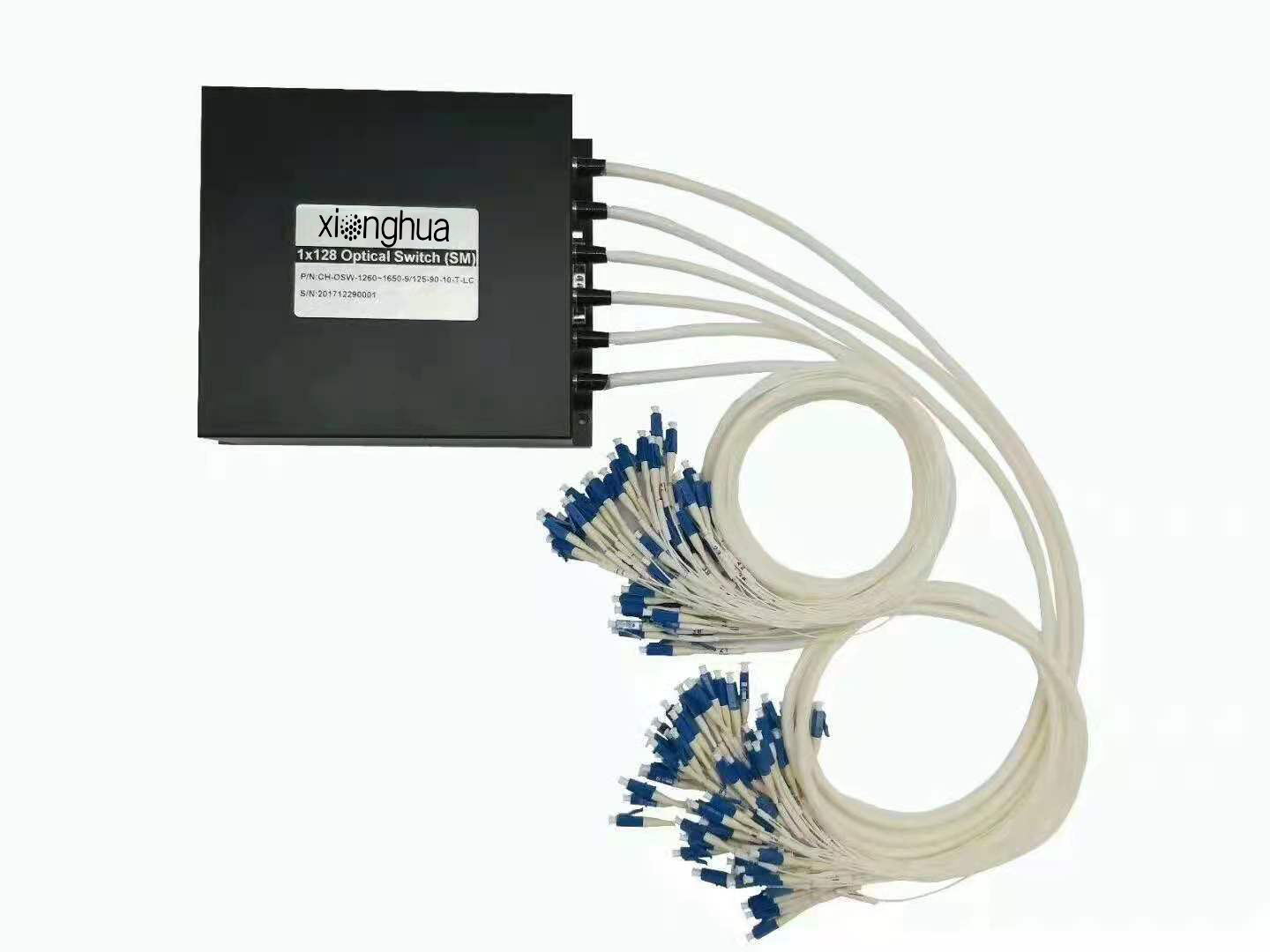

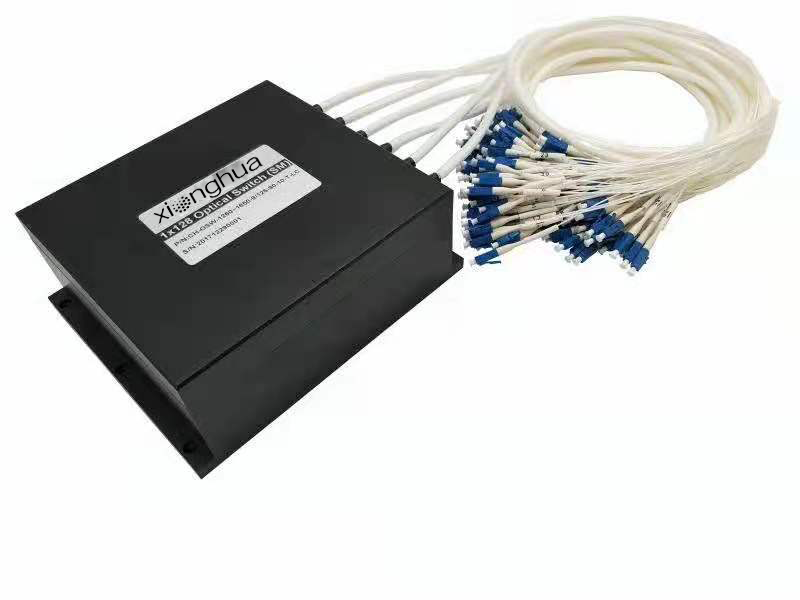

XH-OSW-1X128光开关是一种光路控制器件，有着控制光路和转换光路的作用。在光通信应用中具有重要作用。光开关主要应用于光传输系统中的多路光监控、LAN多光源/探测器自动换接以及光传感多点动态监测系统光测试系统中用于光纤、光器件、网络和野外工程光缆测试；光器件装调。
产品特点：
●低插入损耗、波长范围宽
● 低信道串扰、高稳定性、高可靠性
●独有技术、光路无胶
●可选择锁定及非锁定控制类型
参数指标：
|
参数（parameter） |
参数值（parameter values） |
|
|
型号（model） |
XH-OSW-1XN |
|
|
插入损耗（Insertion Loss） |
65<N≤128 |
|
|
Typ：0.5 dB Max：1.0 dB |
||
|
工作波长（Wavelength Range） |
532~1064 nm |
1260~1650 nm |
|
测试波长（Wavelength testing） |
532/650/780/850/980 nm |
1310/1490/1550/1625 nm |
|
回波损耗（Return Loss） |
MM ≥ 30 SM ≥ 50 |
|
|
信道串扰（Crosstalk） |
MM ≥ 70 SM ≥ 70 |
|
|
偏振相关损耗（PDL） |
≤0.05dB |
|
|
波长相关损耗（WDL） |
≤0.25 dB |
|
|
温度相关损耗（TDL） |
≤0.25 dB |
|
|
重复性（Repeatability） |
≤0.02 dB |
|
|
开关寿命（Lifetime） |
≥107 次 |
|
|
切换时间（Switching Time） |
≤8 ms （相邻通道) |
|
|
传输功率（Transmission power） |
≤500 mW |
|
|
连接头（connector） |
FC、LC、SC、ST |
|
|
控制方式（connector） |
TTL或RS-232 |
|
|
工作电压（Operating Voltage） |
5V |
|
|
工作电流（Working current） |
1000mA |
|
|
工作温度（Operating Temperature） |
-20 ℃ ~ +70 ℃ |
|
|
存储温度（Operating Temperature） |
-40 ℃ ~ +85 ℃ |
|
