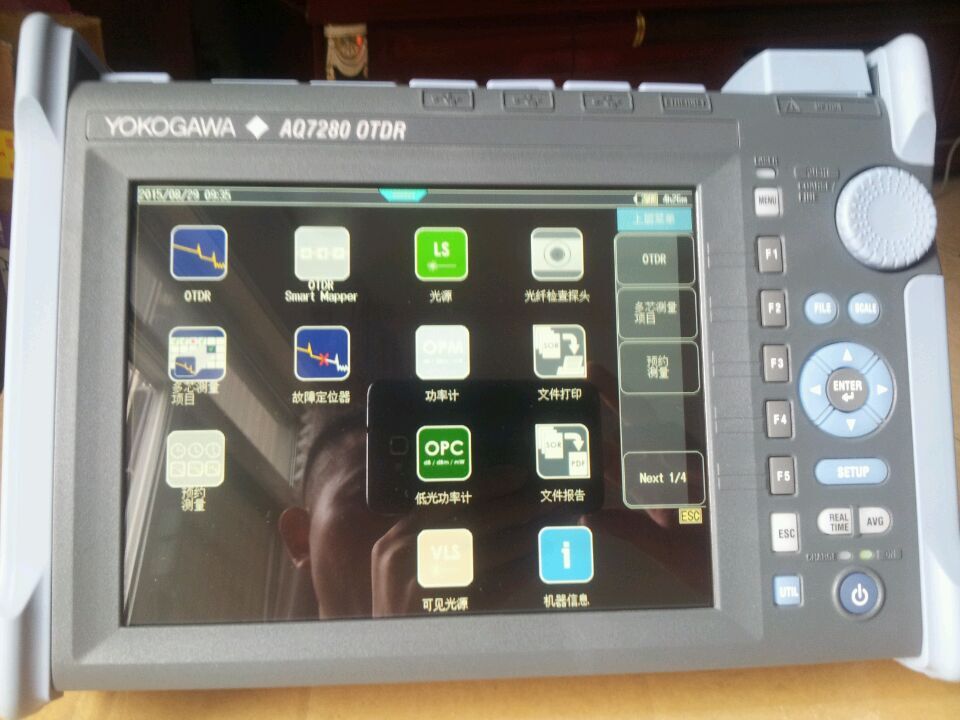

AQ7280光时域反射仪
性价比最高的进口OTDR
u 产品特点
l
l 标配稳定光源，光功率计功能模块，可选择添加哑光纤、可见光源、以太网口及打印机等多种选件
l 关机状态完全启动仅需10秒，同档次机器中最快
l 具有一键测试、曲线事件智能分析等功能，让操作更简单
l
|
具有低温开机自动预热与光纤有光告警功能，防止测试激光器损坏
l 具有多芯测量功能、标配数据分析与仿真软件，可批量测试与批量生成报告
l 大动态范围、高分辨率、对波形质量的增强处理、集成高隔离度滤波器，使之可以穿过PON系统分光器，进行PON线路的上行与下行扫描或在线测试（特定模块）
u 技术参数
|
横轴 |
采样分辨率 |
5cm,10cm,20cm,50cm,1m,2m,4m,8m,16m,32m |
|
采样点数 |
Max.128,000 |
|
|
群折射率设置 |
1.30000至1.79999步长0.00001 |
|
|
距离精度 |
偏置误差（±1m）+刻度误差（测量距离*2*10 -5）+采样误差（±1采样分辨率）；(8位数显示) |
|
|
纵轴 |
显示刻度 |
0.2dB/div,0.5dB/div,1dB/div,2dB/div,5dB/div,7.5dB/div |
|
损耗测量精度 |
+0.05dB/dB |
|
|
屏幕 |
8.4英寸高亮度宽视角屏幕（TFT 640×480） |
|
|
存储 |
内存容量超过1000条曲线 |
|
|
接口 |
两个USB，可连存储器、打印机或PC等 |
|
|
电池/电源 |
工作时间大于6小时，充电时间约5小时/100~240VAC，50~60Hz |
|
|
环境 |
工作温度：0~45oC；工作湿度小于85%RH；存储温度：-20~60 oC |
|
|
尺寸/重量 |
287*197*85(mm)/ 约2.8kg |
|
u OTDR模块选择
|
型 号 |
波 长 |
动态范围 |
事件盲区 |
衰减盲区 |
备 注 |
|
735031 |
1650nm |
30dB |
0.8 |
12 |
单端口、单模、含滤波器 |
|
735032 |
1310/1550nm |
36/34dB、37/35dB(typ) |
0.8 |
7/8 |
单端口，单模 |
|
735033 |
1310/1550nm |
40/38dB |
0.8 |
7/8 |
单端口，单模 |
|
735034 |
1310/1550nm |
43/41dB、45/43dB(typ) |
0.8 |
7/8 |
单端口，单模 |
|
735035 |
1310/1490/1550nm |
34/30/32dB |
0.8 |
7/8/8 |
单端口，单模 |
|
735036Z |
1310/1550/1625nm |
38/36/35dB |
0.8 |
7/8/12 |
PON OTDR，双端口，单模，滤波器 |
|
735037 |
1310/1550/1650nm |
40/38/30dB |
0.8 |
7/8/12 |
PON OTDR，双端口，单模，滤波器 |
|
735038 |
1310/1550/1625nm |
40/38/36dB |
0.8 |
7/8/12 |
单端口，单模 |
|
735041 |
850/1300nm (多模) |
22.5/24dB |
1 |
6/10 |
单端口，多模或单模 |
|
1310/1550nm (单模) |
40/38dB |
0.8 |
7/8 |
