ODN（光分配网络）是PON中的重要组成部分,在FTTH中采用分路器分光,并在靠近用户的地点引出大量
的用户光纤,这些都与传统的ODF配线产品有些不同,并且用户接入网的数量大,结构复杂,成本要低,升级维
护困难,使得配线产品在FTTH中起着越来越重要的作用,好的配线解决方案才能保证接入网长期,稳定,可靠
地运行。
光缆分线盒 光纤分纤盒 光缆配线盒 光缆分线箱

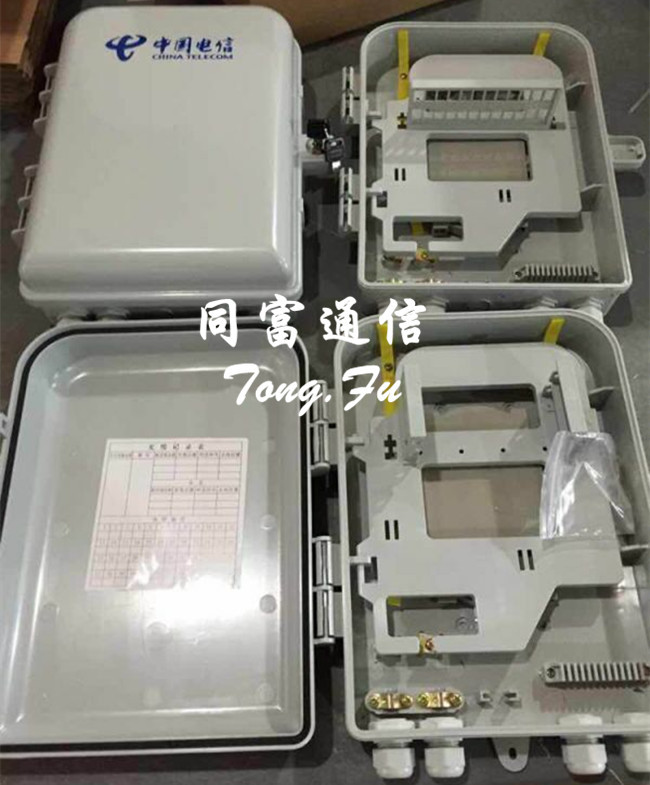

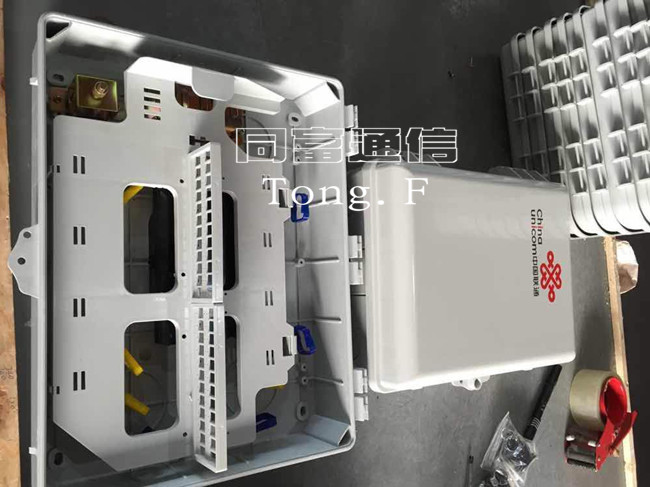

8芯12芯16芯24芯32芯36芯48芯光纤分纤盒光缆分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接，从而满足用户高速率带宽业务开通的需求，是ODN网络中重要的光接入点设备。
二、特点
※ 光分路器箱 适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。
※ 模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。
※ 分路器模块端口倾斜15°设计，走线路由顺畅。
※ 系列化插片可积木化组合，扩容方便，投资节省。
※ 皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。
※ 工厂化皮线尾纤，实现高质量低成本快速部署。
配线光缆熔接
a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；
b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；
c.开剥光缆，长度约value="1.5" hasspace="False" negative="False" numbertype="1" tcsc="0">1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；
d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；
e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在 “停泊区” ；
f.进行光缆加强芯接地，将接地线从光缆入口引出接地；
g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。
FTTH光纤分线箱，FTTH光纤分纤箱，FTTH光缆分纤箱，FTTH光纤分纤盒，FTTH光纤分线盒
一、 概述
GF-24系列光缆分纤箱适合于光纤接入网中的铠装光缆与入户皮线光缆交接点使用。箱体采用壁挂或抱杆安装方式，适用于室内和室外两种场景使用；通过SC型光纤适配器及快速连接器对外线铠装光缆与入户皮线光缆之间进行连接与调度。
二、性能指标
· 工作温度：-40℃~+70℃；
· 储存温度：-40℃~+70℃；
· 工作湿度：≤90%（+30℃时）；
· 大气压力：62Kpa～106Kpa；
· 绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC)；
· 耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；
· 插入损耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；
· 回波损耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；
· 互换性：≤0.2dB。
三、 功能说明
· 箱体采用优质阻燃工程塑料，具有良好的密封性能和耐候性能，适合户内外壁挂、抱杆安装使用，防护等级达IP55级；
· 专用皮线光缆固定位，保证皮线光缆固定后拉脱力不小于20N；
· 有专门的快速连接器过路孔，皮线光缆端接快速连接器可在箱体外进行，端接快速连接器操作更方便；
· 可靠的铠装光缆引入、固定、开剥保护及接地装置，最多固定4根户外铠装光缆，相当于集成了2进2出的光缆接头盒；
· 多功能熔接保护座，可满足48芯熔接保护套管安放或24芯冷接子的安放需求；
· 翻板结构设计，充分合理利用箱体空间，全程保证光纤足够的弯曲半径，更方便用户预留合适的冗余光纤及合理走纤路由；
· GF-KSW-24系列产品采用相同的箱体，通过配置的调整，从而满足不同的功能要求。

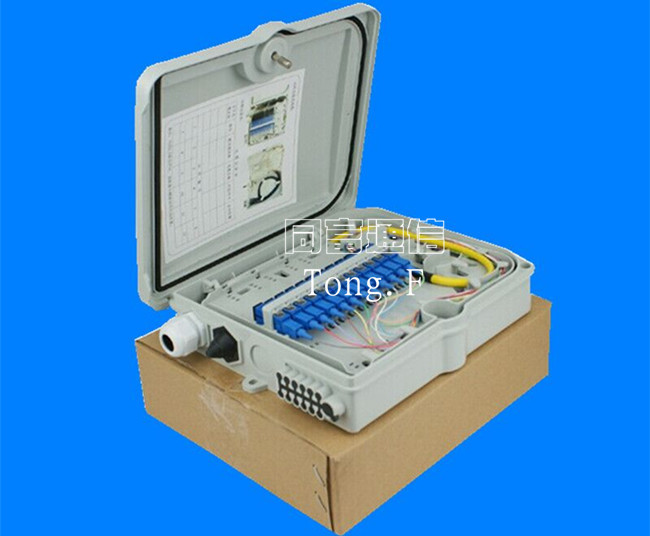

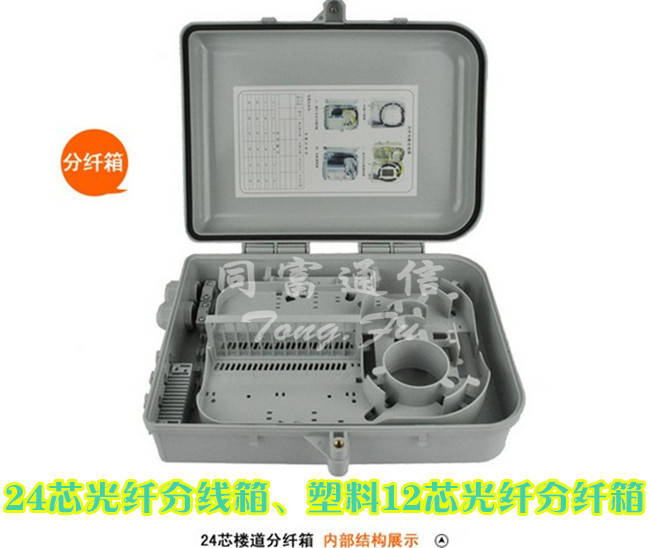

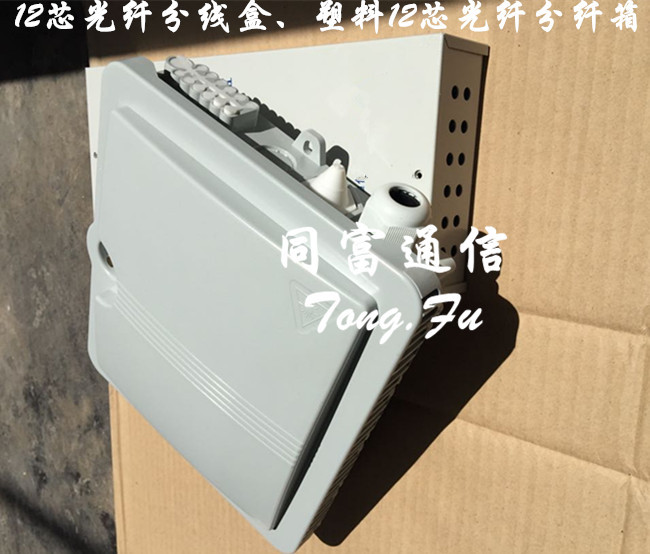

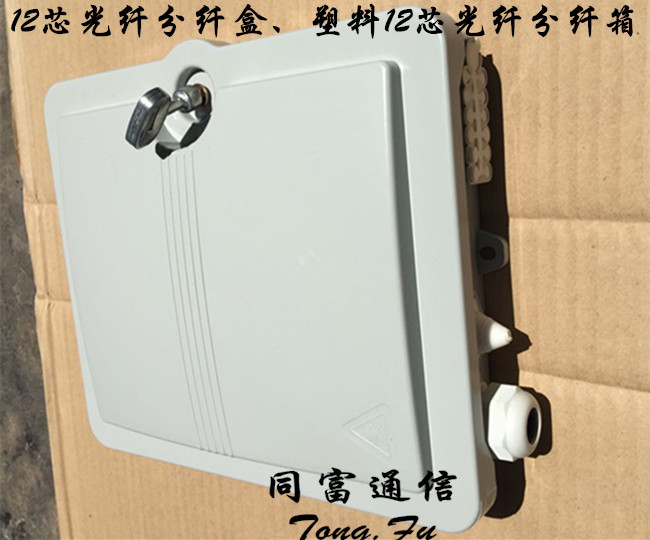

12芯光纤分纤箱，12芯光纤分纤箱价格，12芯光纤分纤箱厂家

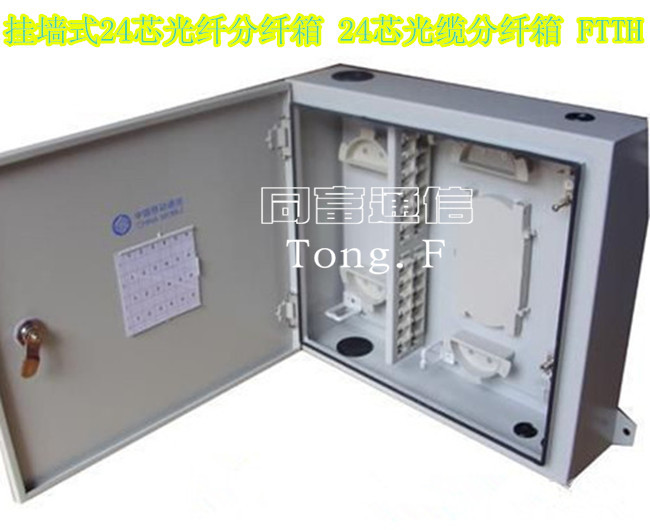

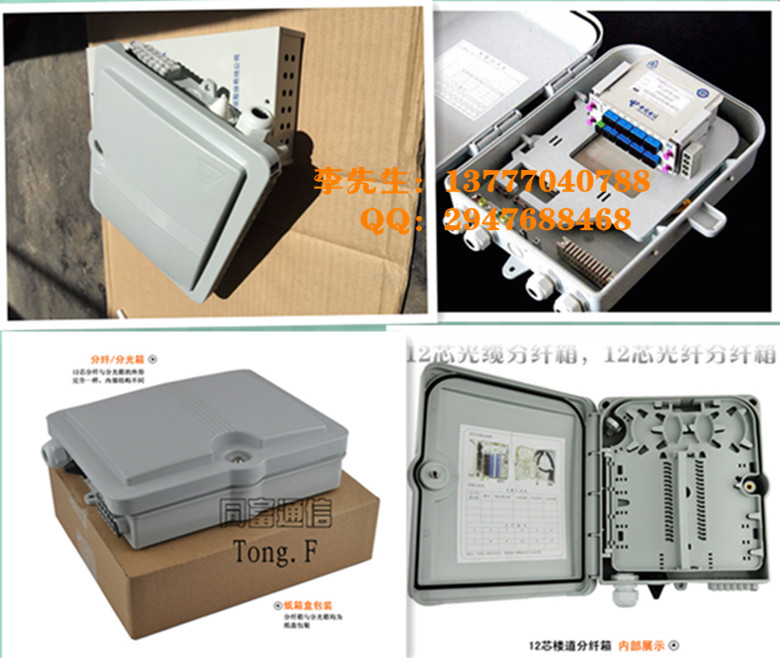

产品的构造 每一个跳接型挂壁式光分纤箱是由箱体、熔接盘、适配器安装模块及光分路器固定模块四部分组成。

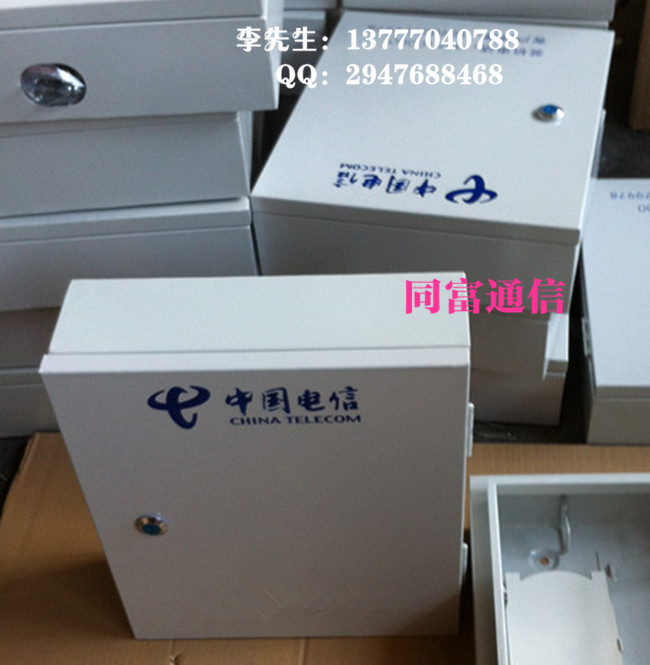

a)、箱体 箱体由优质钢板制作，结构合理且坚固耐用，采用静电喷塑防腐；光缆引入口由双孔进入，配置螺旋接头可固定光缆，可调配多余光纤的引出，并配置接地防护板加强芯固定。
b)、熔接盘 位于箱体内部，采用平面操作设计，安全可靠，每盘可收容12芯，光纤芯线并可收容保护余留光纤以免受损；且余留光纤盘放的曲率半径不小于30mm。
c)、适配器安装模块 固定适配器用，活动连接器可直接拔插。
d)光分路器固定模块 光分路器可直接放入固定模块内即可
SMC12芯分纤箱厂家-SMC12芯分纤箱价格-SMC12芯分纤箱图片-SMC12芯分纤箱介绍
SMC光纤分纤箱|SMC光纤分线箱|SMC光纤分配箱|SMC光纤配线箱|SMC光纤楼道箱|SMC光分路器箱|SMC光缆分光分纤箱|SMC光缆交接箱|SMC光交箱|SMC交接箱|SMC分纤箱|SMC分线箱|SMC分光箱
SMC光缆交接箱：96芯144芯288芯576芯720芯
SMC光纤分纤箱：12芯24芯36芯48芯72芯

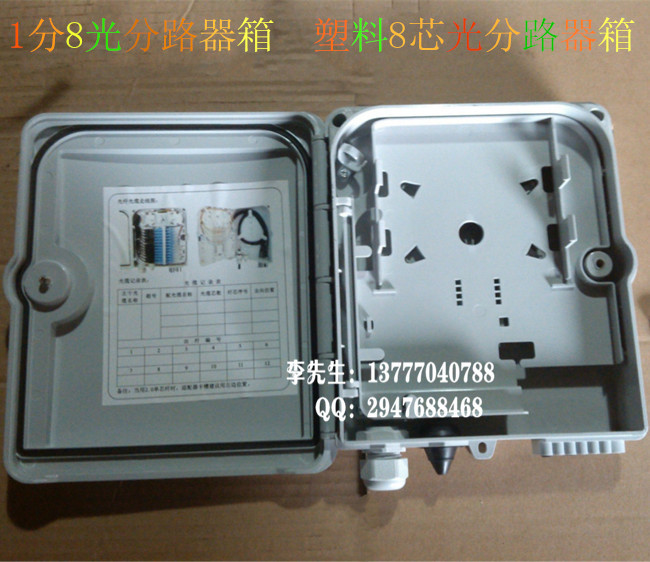

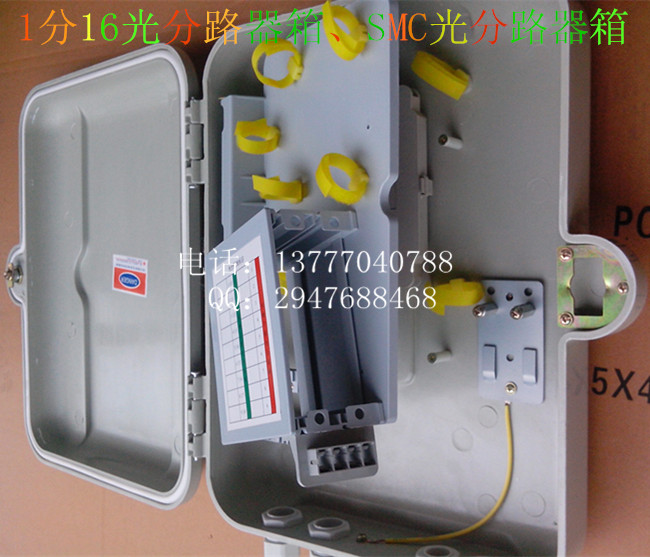

SMC光分路器箱：1分8、1分16、1分32、1分64
中国电信中国移动中国联通广电网络【主要供应商】
【专业供应：中国电信、中国移动、中国联通、中国广电】
1产品简介
本产品应用于FTTH接入系统中的终端接入环节中，特别适用于室外壁挂式或抱箍式条件下使用。
2特点及结构说明
2.1箱体材料采用SMC材料制作，使用寿命达到20年以上；
2.2双层结构的设计，上层为光分器配线层，下层为光纤熔接层；
2.3光分器模块采用抽屉式模块化设计，具有很强的互换性和通用性。
3主要技术参数（符合YD/T988-2007通信光缆交接箱要求）
3.1工作环境温度：－40℃～+60℃
3.2环境湿度：≤95％(+40℃)
3.3大气压力：70 kPa～106kPa
3.4光缆进入数量：1×2根（下进缆）
3.5皮纤进入数量：8×2根（下进纤）
3.6箱门开启角度：≥180°
3.7适配器：SC/PC（上连口为绿色，下连口为蓝色）
3.9接地排耐电压水平：≥3000V(DC)/10mA/1min
3.10绝缘电阻：≥2×104MΩ/500V
