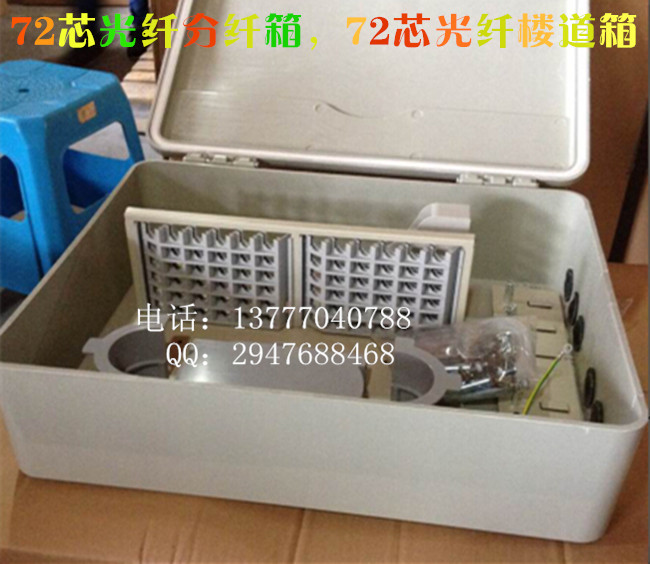

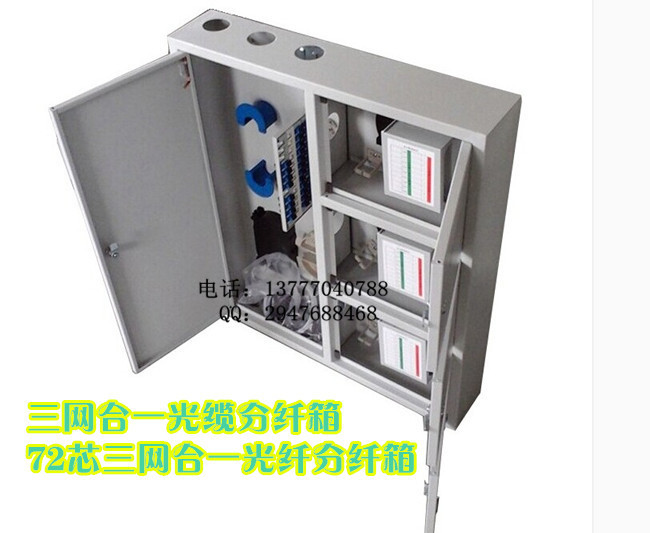

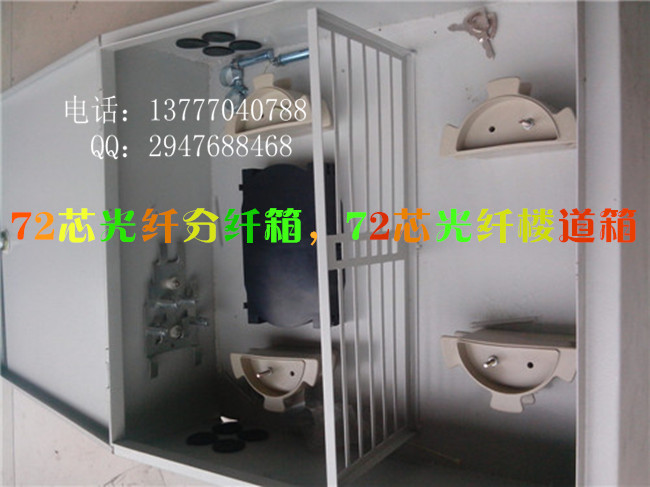

供应】72芯光纤分线箱（72芯分线箱）

                       72芯光纤分线箱，72芯光纤分线箱价格，72芯光纤分线箱厂家

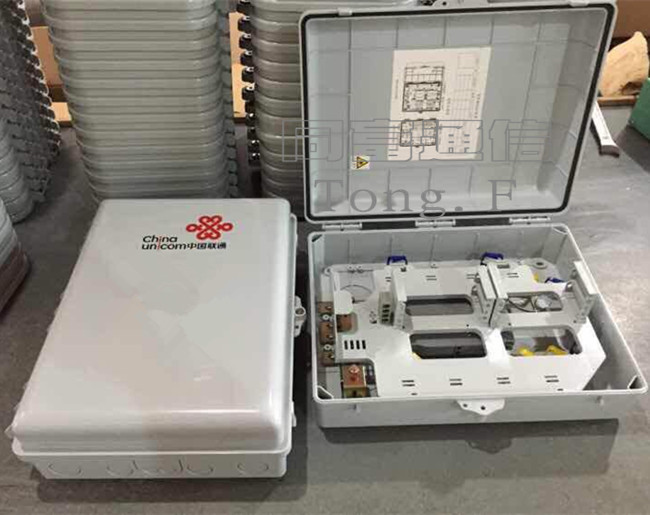

  FTTH光纤分线箱|FTTH分光分纤箱|光缆分线箱|分线箱|分纤箱|光缆分线箱|FTTH BOX光纤分纤箱|FTTH光缆分纤箱|FTTX光缆分纤盒(optical fiber distribution box,简称ODB)适用于光缆与光通信设备的配线连接,通过配线箱内的适配器,用光跳线引出光信号,实现光配线功能。适用于光缆和配线尾纤的保护性连接,也适用于光纤接入网中的光纤终端点采用分光分纤箱,适 用于多种使用场景: 室内、 室外、挂墙、挂杆、新老 楼盘,FTTH光纤入户网。

 产品的构造 每一个跳接型挂壁式光分纤箱是由箱体、熔接盘、适配器安装模块及光分路器固定模块四部分组成。

a)、箱体 箱体由优质钢板制作，结构合理且坚固耐用，采用静电喷塑防腐；光缆引入口由双孔进入，配置螺旋接头可固定光缆，可调配多余光纤的引出，并配置接地防护板加强芯固定。

b)、熔接盘 位于箱体内部，采用平面操作设计，安全可靠，每盘可收容12芯，光纤芯线并可收容保护余留光纤以免受损；且余留光纤盘放的曲率半径不小于30mm。

c)、适配器安装模块 固定适配器用，活动连接器可直接拔插。

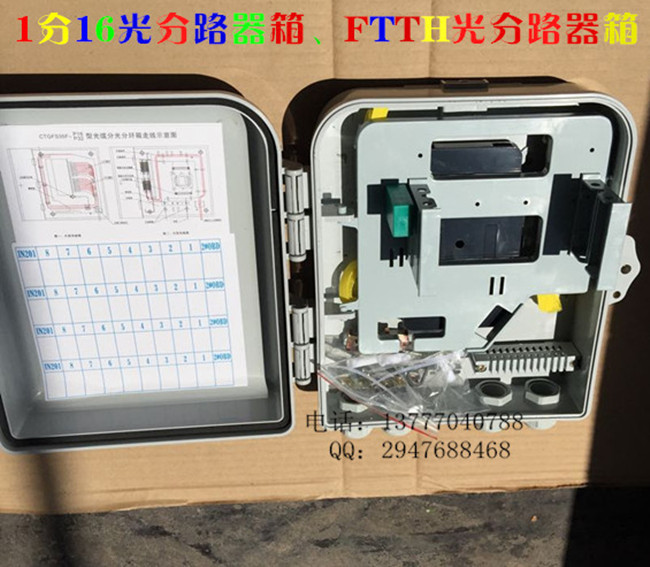

d)光分路器固定模块 光分路器可直接放入固定模块内即可
光纤分线箱，光纤分纤箱，光纤楼道箱，光纤壁挂箱---------高清大图！

《同富专业生产》移动，铁通，联通，电信。专用《室外，室内，壁挂式，嵌墙式，落地式》光纤分线箱，光纤入户箱，分路器箱，配线箱，室外光缆分支箱，光纤熔接分线箱，光缆光纤交接箱，光纤熔配一体化分线箱，光纤分线箱，光缆分线箱，光纤配线箱，光缆配线箱等等， </O :p>

二：通信设备箱材质冷轧板SMC ABC 不锈钢

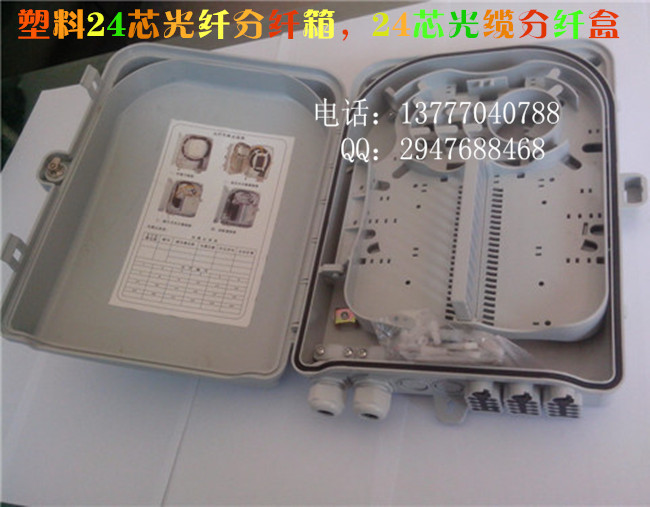

型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP<

安装地方：壁挂式 楼道 室外 室内 入墙式家庭住宅<

同富通信具有专业钣金车间、注塑车间、光缆车间，欢迎各地人员来地考察.

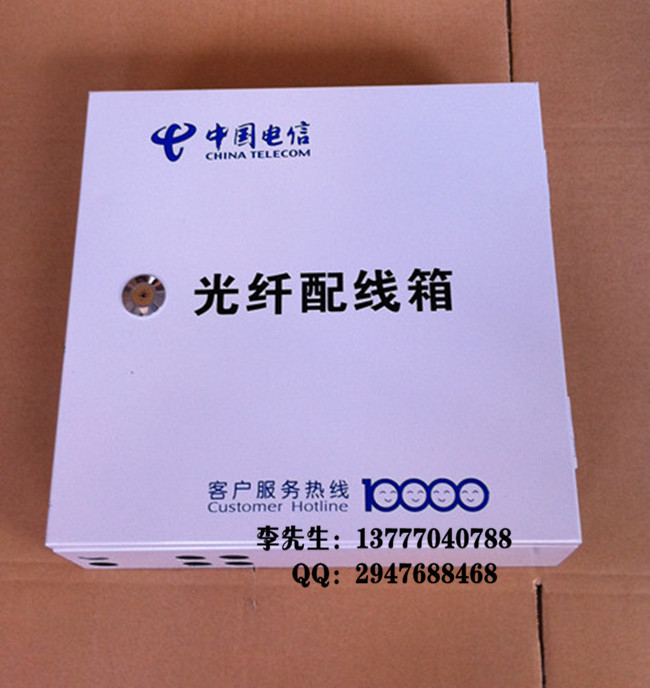

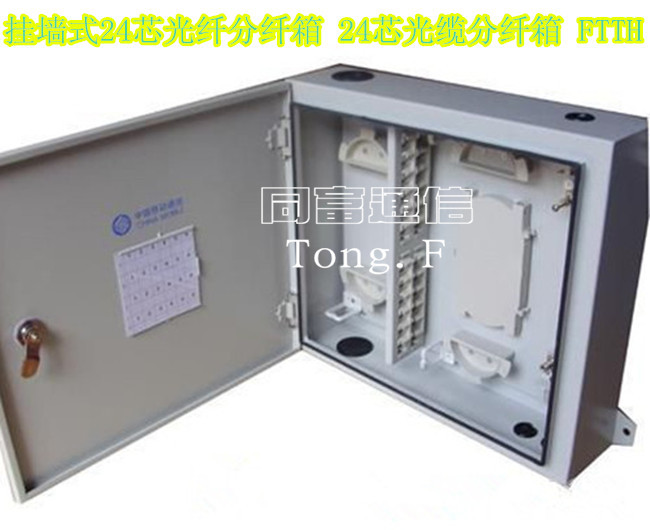

一、概述

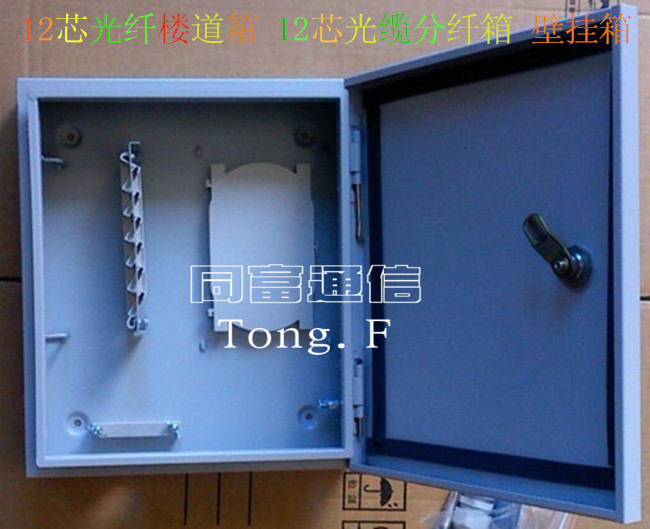

室内壁挂式光纤配线箱（以下简称“光纤配线箱” ）主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接，是光纤进入小区、大楼或校园等部位的首选配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体，可实现主光缆与小区、大楼或校园等分支光缆的信号互连。

二、特点

◆集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体。

◆采用门锁锁闭配线箱门，保证配线箱开关箱门的安全。

◆光缆压紧、加强芯和纺纶纤维固定等附件可以保证光缆和配线箱之间很好连接，提高光缆的抗拉能力。

◆卡装式适配器安装板方便适配器安装板与隔板之间的安装。

 三、主要技术指标

◆环境温度：-40℃～＋80℃

◆相对湿度：＜85％（30℃时）

◆大气压力：70～106KPa

◆工作波长：850μm，1310μm，1550umμm（根据使用光纤而定）

◆连接器插入损耗：≤0.3dB（连接损耗：≤0.5dB）

◆连接器回波损耗：≥45dB（PC），≥50dB（UPC），≥60dB（APC）

◆连接插拔寿命：500次

◆机箱与接地装置之间绝缘电阻：≥1000MΩ／500V（DC）

◆机箱与接地之间耐压：3000V（DC）／1min（不击穿，无飞弧）。

四、规格与容量

◆箱体尺寸：360mm（L）×300mm（W）×58mm（H）

◆配线容量：12芯光纤

五、操作说明

5.1固定主光缆

将主光缆穿入配线箱有熔接盘一边的光缆过孔，把主光缆开剥大约0.8m长（长度可根据实际需要），用压板将主光缆轻微固定，将多余纺纶纤维和加强芯剪去，用压紧柱将光缆中的纺纶纤维、加强芯固定。

注：保证配线箱固定时外部有足够长的光缆。

5.2剥纤

将尾纤外皮剥开，剪去多余的纺纶纤维；将主光缆的紧套光纤按顺（或反）时针盘绕到走线环上，等待主光缆和尾纤中紧套光纤的熔接。

注：熔纤盘旁边的光纤/光缆可用绑扎线等轻扎。

5.3光纤熔接及盘绕

将光纤熔接热缩管穿到主光缆的紧套光纤上，将主光缆紧套光纤和尾纤中紧套光纤分别用剥纤钳剥出光纤，清洁光纤后并用光纤切割刀将光纤端面切平，将两根已经剥好的光纤分别放到熔接机的两边进行熔接，待光纤熔接好后，将光纤熔接热缩管套到光纤熔接区，并将熔接区放到熔接机的加热区热缩熔接套管，待熔接套管与两端的紧套光纤连接好，将熔接好的熔接点放到熔接盘中熔接点固定卡子上，多余光纤盘绕到熔接盒体内，尾纤和主缆紧套光纤自然顺出熔接盒。

其它光纤的熔接同上。

5.4光纤固定

在熔接盒出口处上端将12根跳线轻扎固定，熔接盒两边光纤用尼龙扎带轻扎在一起。

5.5配线插头连接

将配线光缆组件从不带熔接盘的配线箱副箱一边引入孔穿过，将配线光缆固定在配线光缆固定座处，将配线光缆组件上的插头与隔板上相应适配器接口连接，使相应光路连通。其它插头的连接方法同上。

5.6墙壁打孔

光纤配线箱全部连接好后，选择好配线箱的壁挂位置，按配线箱壁挂位置在墙面上打孔，并插入提供的膨胀螺栓（取下平垫片、弹簧垫片和螺母）；

5.7挂箱固定

将配线箱挂到膨胀螺栓上，在螺栓上放上平垫片、弹簧垫片，然后拧紧膨胀螺栓上的螺母，将配线箱固定在墙壁上。

六、装箱清单

七、包装、贮藏、运输

1、包装产品符合有关规定

2、贮藏温度应为-25℃～55℃，相对湿度不大于85℃的通风干燥出

3、运输中应防止踩压，剧烈碰撞，跌落
