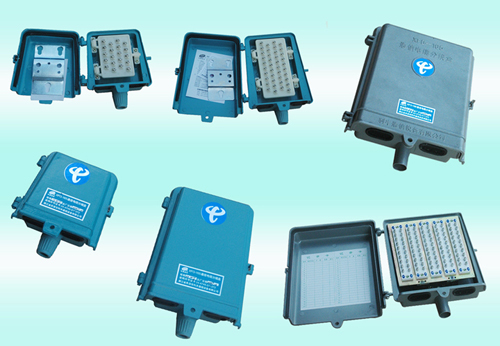

50对电缆接线盒
- 价 格：
面议 /
个
- 供 应 地：浙江省宁波市
- 发布公司：慈溪易联通信设备有限公司
- 产品型号：20/30/50/100
- 品 牌：中性
- 发布日期：2010/9/20 17:26:42
- 联系人QQ：975143575
详细说明
一、产品概述本电缆交接箱安装在室外，是用于市话主干电缆和 配线电缆交接处的成端设备,在箱内可用跳线的方式使主干电缆与配线电缆之间进行任意连接，完成交接配线功能。容量自100对线起直到3200对线、结构形式有单面和双面二种，可落地安装和架杆安装。按接线方式分为旋卡式（106）和卡接式（107）型2种。产品具有良好的抗腐蚀性能。箱门、箱底封板都设有密封装置，可防止雨水和潮气进入箱内。二、技术指标 1、使用环境： 环境温度 －40～＋55℃ 相对湿度 ≤95% 在40℃时大气压强 70～106Kpa 2、电气性能： 接触电阻 ≤3mΩ 绝缘电阻 ≥5×104MΩ 抗电强度 50HZ、500V交流电压1min无击穿和飞弧现象三、产品安装和使用 1、 落地安装按交接箱底面尺寸制作水泥基础框座，框座耐压强度大于750kg/cm2，待水泥基础框充分凝固后， 把交接箱置于水泥基础框座上用螺母紧固。如图1 2、 架杆安装按站台尺寸要求预竖两根水泥杆，在水泥杆上安装站台。交接箱安装在站台上并用紧固件连接牢固，箱底离地面高度不小于2600mm。 3、 压卡模块电缆接续操作 a、用螺丝刀，按动钢背架上的卡紧(3)取下模块（只留最下端一块模块）如图3 b密封圈从箱底部取出，按线缆直径削掉封口再装至原位。 c电缆穿过去掉封口的密封圈进入交接箱内。 d、剥除电缆护套，剥除长度等于最上一块模块顶部，到下横梁之间的距离再加200mm，用电缆夹将电缆芯线扎紧在下副梁上 e、电缆芯线自上而下，以每10对为一组，用尼龙扣把芯线固定在钢背架左侧的底部。如图4 6、10对线穿过模块底部的穿线夹内，再把每对线套入模块侧面的穿线槽内后置缆线于簧片的卡接槽上，用专用工具压入簧片槽内。如图5 f、用仪表检查无误后，在装上第二只模块，直到完毕 4、 跳线操作 a、 将一对跳线分别放入卡线簧片的夹线槽上，用卡接工具把跳线压入卡接簧片的夹线槽内。 b、1至5对由左方引出，6至10对右方引出，再分别引接线簧片槽上，再用卡接工具压入簧片槽内。同时把多余导线剪除。如图6 c、拆除，把卡接工具上的线钩打开，勾住缆线向上提起，即可拆除。 5、 旋卡模块电缆接续操作 a、手按接线模块定位扣，沿垂直轴线转动模块，使模块的反面朝向工作人员； b、将电缆从交接箱底部的密封圈孔中穿入交接箱内； c、剥除电缆护套，剥除长度等于最上一快模块顶部到下横梁之间的距离再加200mm，并用电缆夹将电缆芯线扎紧在下副梁上； d、按电缆色谱顺序自下而上以25对线为一组用尼龙扣将芯线固定在钢背架中间。如图8； e、把每组芯线按领示色谱要求每5对线穿入接线模块对应的穿线板内； f、按芯线与接线柱颜色对应原则分别把每根芯线穿过接线柱线孔用起子顺时针旋转900； g、用仪表检查无误后转动接线模块至起始位置，模块自动定位牢固后电缆接线完成
慈溪易联通信设备厂是总配线架（MDF），光纤配线架(ODF)，数字配线架(DDF)，综合布线等电信机房设备和配件的生产厂家。工厂位于享有“通信产品生产基地”称号的浙江慈溪，东有著名的北仑港，南临宁波至上海的杭州湾跨海大桥，交通十分便利。
易联通信秉承“自强不息，勇于超越”的企业精神，坚持“追求卓越，创造精品，服务一流”的宗旨和“科学、创新、高效、诚信”的管理理念，立足浙江，面向全国，走向世界。公司自成立以来，在全体职工的共同努力下，开拓创新、精细创效、科学创优，实施经济效益与社会效益双赢的企业战略，初步实现了跨越式发展。由原来的通信配件加工发展为集生产、销售、设计、科研、工程施工为一体的高科技企业。
易联通信产品已遍布全国二十多个省、市和自治区以及西欧、印度、巴基斯坦、伊拉克、孟加拉国、日韩，东南亚、中东等国家和地区。客户来自于电信、移动、联通、广电、电力、铁路、军网、石油等各个领域。
主要产品有：
综合布线产品：110跳线架、网络配线架、理线架、超5类、6类信息模块、信息面板等。
配线系列产品：总配线架（柜）、数字配线架（柜）、光纤配线架（柜）、 综合配线柜、电话配线箱、电缆交接箱、电话分线盒等。
通信配套设备: 各类型保安单元、保安接线排、测试接线排、卡接模块、ODF单元箱、熔纤盘、光纤跳线、尾纤、光纤适配器、同轴连接器、网络跳线、网络与通信工具及其他通信产品等。
创新无止境，跨越无尽头。易联通信以一流的技术，科学的管理，诚实守信，重誉创优，积极开拓国内外网络通信市场，加快我国网络通信工程建设及其基础设施建设，与时俱进，和谐发展，再创辉煌。
免责声明：交易有风险，请谨慎交易，以免因此造成自身的损失，本站所展示的信息均由企业自行提供，内容的真实性、准确性和合法性由发布企业负责。本站对此不承担任何保证责任。
