WinCC与2台S7-200Smart之间ModbusTCP/IP无线以太网通信方案

★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

WinCC作为西门子公司推出的基于WINOOWs操作系统的工业自动化软件，广泛应用于制造业、能源、污水处理、建筑自动化、化工制药、冶金、食品、汽车、印刷、塑料橡胶等多个行业领域。经常与西门子PLC搭配使用，部署工厂自动化网络。

一、方案概述

本方案以WinCC和2台西门子S7-200SMART PLC为例，在ModbusTCP/IP协议下实现无线以太网通信实现过程。在本方案中采用了西门子PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备，用户无需更改程序。

无线网络图 ▼

PLC无线通信，无线以太网，以太网模块，wincc无线连接plc，PLC网口无线模块，modbus无线通讯，无线网关

二、测试设备与参数

● 西门子PLC型号：S7-200Smart × 2台
● 上位机：WinCC7.4 × 1台
● 达泰欧美系PLC无线通讯终端——DTD418MB × 3块
● 主从关系：1主2从
● 通讯接口：RJ45接口
● 供电：12-24VDC
● 通讯协议：ModbusTCP/IP协议
● 传输距离：100米，1KM

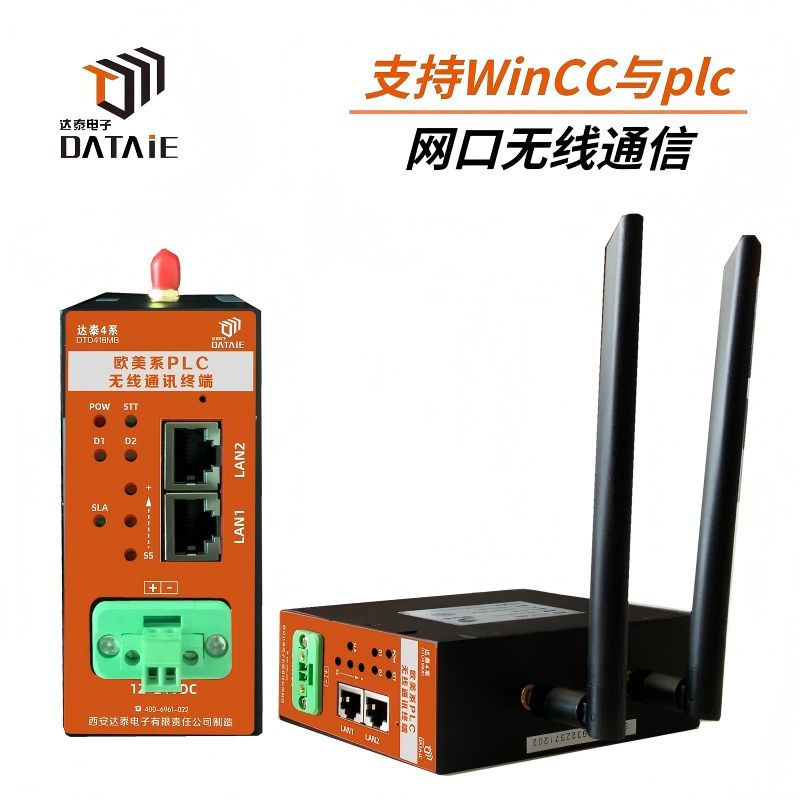

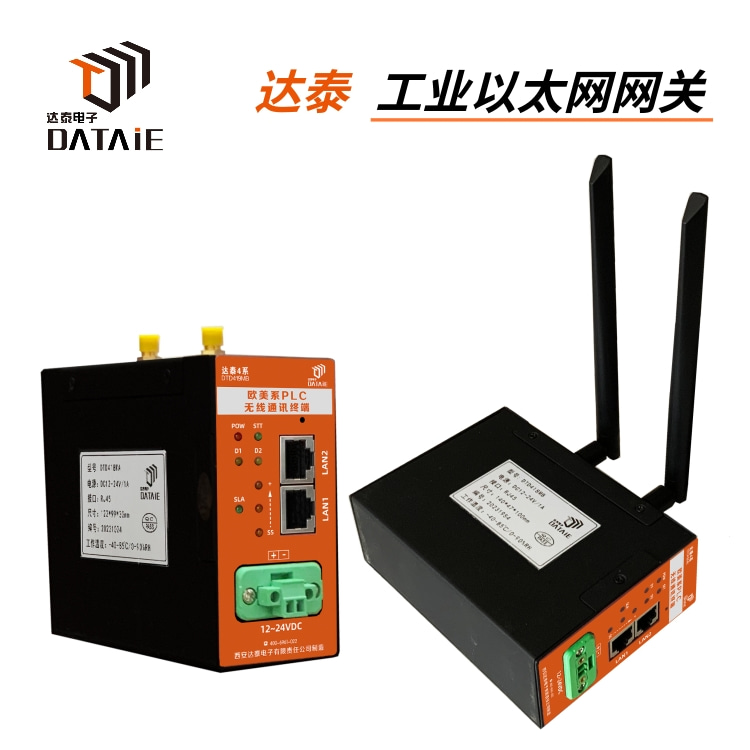

三、达泰欧美系PLC无线通讯终端--DTD418M

达泰DTD418MB采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。
DTD418MB 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。

PLC无线通信，无线以太网，以太网模块，wincc无线连接plc，PLC网口无线模块，modbus无线通讯，无线网关

■ 主 要 特 征:

◆ 可以直接代替有线以太网线，实现无线组网；

◆ 支持西门子S7协议、PROFINET协议、MODBUS TCP/IP协议等；

◆ 全数字无线加密传输方式，不插卡无运行费用；

◆ 无需更改程序，即插即用，自适应接口协议；

◆ 二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

四、接线方式

1.打开变量管理

2.添加新的驱动程序

3.添加2个不同地址的PLC

其中的“192.168.2.13”是cpu的ip地址。如果有多台PLC IP地址不同即可，需要在同一个局域网内。

4.画面设计

5.画面控件与变量的关联

PLC无线通信，无线以太网，以太网模块，wincc无线连接plc，PLC网口无线模块，modbus无线通讯，无线网关

六、PLC参数设置

1. 编写一个启停程序

2.PLC的IP地址设置

3.将程序下载到PLC

七、测试方法

1、用WICC的Q0和Q1按钮控制PLC对应的Q点，同时在WINCC上监测Q点输出；
2、给PLC的I点输入信号，看WINCC是否有监测到相应点的信号；
3、通过给PLC相应寄存器写入数值，看WINCC是否有对应的数值；

PLC无线通信，无线以太网，以太网模块，wincc无线连接plc，PLC网口无线模块，modbus无线通讯，无线网关
