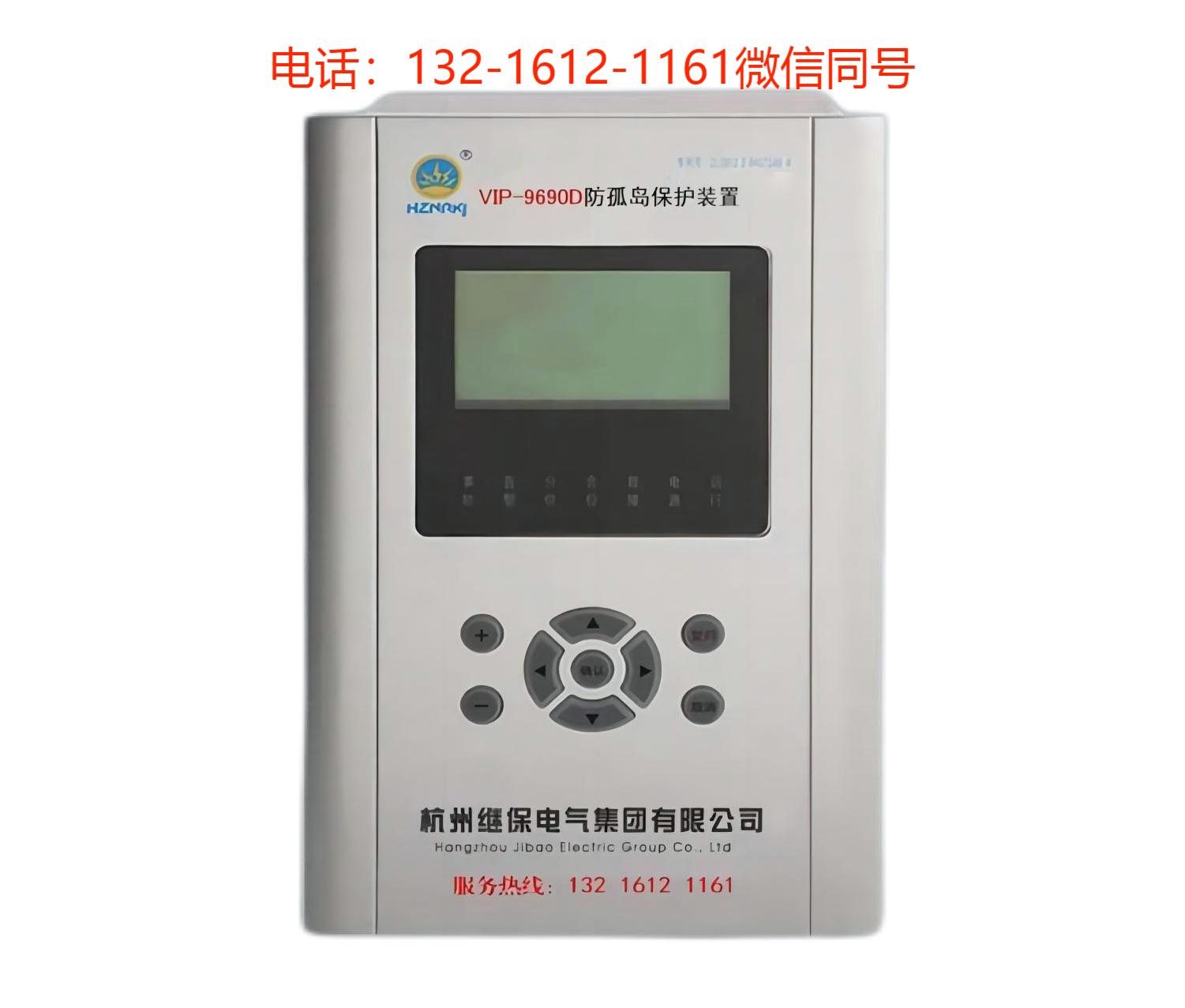

防孤岛保护装置（光伏、风电）_光伏并网防孤岛装置

防孤岛保护装置适用范围
防孤岛保护装置适用于清洁电源或小电源并网供电系统，与其公众电网配电系统（由一台10kV/0.4 kV配电变压器供电）一起并网供电。由于并网系统地外部原因或自然原因,很有可能造地电源系统孤岛运行,这对于现场的发电设备和系统电网危害都很大,一般逆变器和风电发电系统都自带防孤岛的功能,但是为了,外部并网点也可安装防孤岛保护装置,在发生孤岛现象时,作为后备保护可以快速切出分布式孤岛电源,由此本装置可以完全满足此功能。
防孤岛保护装置的任务是对配电变压器的低压侧进行实时监测；对清洁电源进行必要的控制。采用为其设计的微机装置和控制电路，这样可以保护动作快速性和控制的准确性。

防孤岛保护装置主要特点
2.1 防孤岛装置可集中组屏也可就地分散安装在高压开关柜上，各间隔功能独立，各防孤岛保护装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。
2.2 采用了高性能处理器和高分辨率的 A/D 转换器，每周波 32 点采样，结合的测量 CT，保证遥测量的准确。
2.3 保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行。
2.4 防孤岛保护装置采用全密封设计，加上精心设计的抗干扰组件，使抗振能力，抗电磁干扰能力有很大提高。
2.5 设计有软硬件双看门狗功能，使整个系统同时具有较高的测量精度和抗干扰能力。
2.6 友好的人机界面，装置采用全汉化大屏幕液晶显示，跳闸报告，告警报告，遥信，遥测，定值整定等都在液晶上有明确的汉字标识，便于用户使用和掌握。
2.7 通讯方式采用 CAN 口即控制器区域网接口（或 485 接口），其特点为：结构简单，只有两根线与外部相连；传输速度可达 1Mbps；传输距离远可达 10KM；采用 CRC检验并可提供相应的错误处理能力；采用非破坏性总线仲裁技术，使站内通讯具有很高的效率和抗干扰能力。

防孤岛保护装置特点
1、防孤岛装置可集中组屏也可就地分散安装在高压开关柜上，各间隔功能独立。
2、采用了高性能处理器和高分辨率的A/D转换器，每周波32点采样，结合专用的测量CT，保证了遥测量的高精度。
3、光伏防孤岛保护装置采用全汉化液晶显示，人机界面清晰易懂，操作整定极为方便。
4、光伏并网控制装置的供电电源、控制回路均为交直流两用。

防孤岛保护装置主要功能简介
防孤岛保护装置除设置有孤岛跳闸和孤岛恢复远方合闸功能外，在系统运行中，该装置不断监视母线电压和测量电流，具有对异常电流和电压报警功能，设置如下：
(1)过电压跳闸 (可选择投退)
(2)低电压跳闸 (可选择投退)
(3)有压自动合闸(可选择投退)
(4)过频率跳闸(可选择投退)
(5)低频率跳闸(可选择投退)
(6)瞬时逆功率判别跳闸(可选择投退)
(7) )防孤岛保护判别.(可选择投退)
(8)测量和控制功能：U、I、P、Q，cosΦ，F（需要有测量电流和电压输入）
(9)可选择的自动恢复合闸功能.

防孤岛保护装置功能描述
清洁电源工程供电系统的正常运行方式：一台 10kV/400V 的配电变压器正常供电，同时清洁电源并网供电，此时的控制要求如下：
（1）若测量点出现电流值过高越线（通过设置参数整定），则防孤岛保护装置在液晶显示上发报警信息，可通过通讯把报警信息上传。
（2）实时检测交流电网（AC380V，50Hz）供电回路三相电压、电流（测量点），判断功率流向和功率大小。如果在装置初期上电的过程中,系统侧有电压,并且大于有压定值,则装置上电自动合闸,另外,在发生低电压跳闸后,装置在没有失电的前提从下,装置可以自动判断有压恢复合闸功能.
（3）防孤岛保护装置配置了过压保护跳闸，低电保护跳闸，过高频率保护跳闸，低频率保护跳闸，瞬时逆功率判别跳闸,防止孤岛现象出现后造成对系统电网的影响和设备的损坏。

防孤岛保护装置的介绍
防孤岛保护装置主要是针对光伏电站中由于电压或频率等异常引起的孤岛现象而研发的保护装置。还具有过电流保护，低电流保护，PT断线保护，逆功率保护等功能。当光伏电站本侧站出现停电故障时，需要运维人员查找问题，而公共电网站相连的线路上还带电，这时会出现公共电网会向光伏电站送电，给本侧站内的运维人员带来安全隐患。另当公共电网失电的时候，需要电网运维人员去查找事故点，若此时光伏电站还在正常送电，容易形成非计划性孤岛效应，给电网的运维人员造成安全威胁。光光伏发电防孤岛装置在电网侧或者光伏本侧任一侧失电的时候，都会迅速向并网断路器发出跳闸信号，让断路器分闸，保护光伏两侧检修人员的生命安全。

防孤岛保护装置简介
光伏防孤岛保护装置又称为光伏并网控制装置，防孤岛保护装置主要针对光伏电站中由于电压或频率等异常引起的孤岛现象，而提前预知现象的发生，并快速切换并网点，使得光伏电站和电网快速脱离，适用于0.4kV电压等级的光伏并网系统分布式光伏发电。其功能设定依据国家发布的分布式电源并网相关标准规范，集成分布式电源并网所需的开关设备、保护、测控、通信等功能。
光伏防孤岛保护装置实现了分布式电源并网点处所需设备的集成化、简约化，实现分布式电源接入配电网的即插即用。防孤岛保护装采用2U定制品壳体、体积小、重量轻、外形美观、安装简易。操作界面采用全中文液晶显示和多层菜单显示，人机界面友好，操作简单快捷。

防孤岛保护装置作用
防孤岛保护装置主要针对光伏电站中由于电压或频率等异常引起的孤岛现象。当光伏电站本侧站出现停电故障时，需要运维人员查找问题点的时候，而与对侧站相连的线路上还带电，这时会出现对侧站会向光伏电站反送电的情况，给本侧站内的运维人员带来安全隐患。另当对侧站失电的时候，需要对侧站内运维人员去查找事故点，若此时光伏电站还在正常送电，容易形成非计划性孤岛效应，给对侧站内的运维人员造成安全威胁。配置的防孤岛保护装置在此时发挥作用，当电网侧或者光伏本侧任一侧失电的时候，防孤岛保护装置都会迅速向并网断路器发出跳闸信号，让断路器分闸，从而很好的保证了光伏两侧检修人员的生命安全。

防孤岛保护装置特点
人性化设计界面：大屏幕液晶显示屏，实时显示电流、电压、功率、频率等电气量，汉化操作菜单简单易用，清晰显示保护动作全过程，使动作过程透明。
采样性能优越：防孤岛保护装置保护电路和测量电路具有独立的采样回路，既保证了监测精度，又保证了保护的抗饱和性能。
出口独立：所有出口继电器都单独使用一个通道，方便保护的投入和退出。遥控分合、保护跳闸、事故信号、预告信号及其他特殊信号出口都可单独配置。
自保功能强：每个断路器对应一个操作回路，紧急时可直接对开关进行操作；另外，装置具有断路器跳合闸线圈保护功能，避免因机械拒动而烧毁断路器线圈。
替代性强：防孤岛保护装置功能强大，具有“四遥”功能，完全可替代常规继电器的保护，全嵌入式的数字化平台结构，大大减少了维护量。
设计灵活：防孤岛保护装置根据现场情况，可设计成集中组屏式，也可分散安装于开关柜。
运行可靠：防孤岛保护装置具有完善的自检体系，硬件检测直到继电器跳闸出口，均采用可靠的元器件。

防孤岛保护装置必要性
防孤岛保护装置是基于智能电网中分布式电源（光伏发电、水电等）的孤岛现象，结合微机保护技术，实现了对微网的保护和控制，为孤岛现象的防范提供了有效解决方案。孤岛是指电压不稳定且无功功率不足或电网发生失电情况而产生的孤岛现象。孤岛一旦发生将会造成对电力系统的严重危害，对设备安全造成极大影响。在电力系统中，如果采用了防孤岛保护装置将有助于提高电网运行可靠性。
虽然并网光伏逆变器都具备孤岛保护功能，但是根据实际情况和当地的具体要求，一般情况下大中型光伏电站在并网点会安装孤岛保护装置；而对于分布式光伏电站来讲，由于安装容量比较小，而且低压并网，也为了保证电网的安全，根据当地的要求，一般也会有防孤岛保护装置等。加装防孤岛保护装置主要是为实现防孤岛准备的二次保护，确保更加安全可靠。
