许继电气WGB876微机保护装置
装置硬件
装置采用加强型单元机箱，按抗强振动、强干扰设计；确保装置安装于条件恶劣的现场时仍具备高可靠性。
机箱采用4U机箱，嵌入式安装方式。既可以分散安装到开关柜，也可以组屏安装，机箱结构和屏面开孔尺寸如下图。
本装置由三部分组成：CPU插件、交流及信号插件和人机插件。
l CPU插件
CPU插件是本装置的核心，包含：微处理器CPU、开关量输入输出回路、网络通讯电路等。CPU采用32位处理器，主频达80MHz。同时本插件集成了电源模块，由电源模块将外部提供的直流电源转换为保护装置工作所需电压。
CPU插件采用6层印制板和表面贴装工艺，采取了多种抗干扰措施，大大提高了抗干扰性能。
l 交流及信号插件
交流变换部分包括电流变换器TA和电压变换器TV，用于将系统TA、TV的二次侧电流、电压信号转换为弱电信号，供保护插件转换，并起强弱电隔离作用。
信号部分包括跳/合闸开出继电器及操作回路。
l 人机插件
人机对话插件主要包括：操作键盘、大屏幕液晶、指示信号灯等。
主界面及菜单操作
装置正常运行时显示主界面，在主界面下按任意键即可进入主菜单。主菜单共有6个，分别为“浏览”、“整定”、“报告”、“设置”、“调试”、“版本”，以图标形式显示。每页画面显示3个图标，按“←”、“→”键循环显示。当光标位于某一主菜单时按“确认”键即可进入相应子菜单。子菜单如果有多项，按“←”、“→”键选择要操作的菜单项。

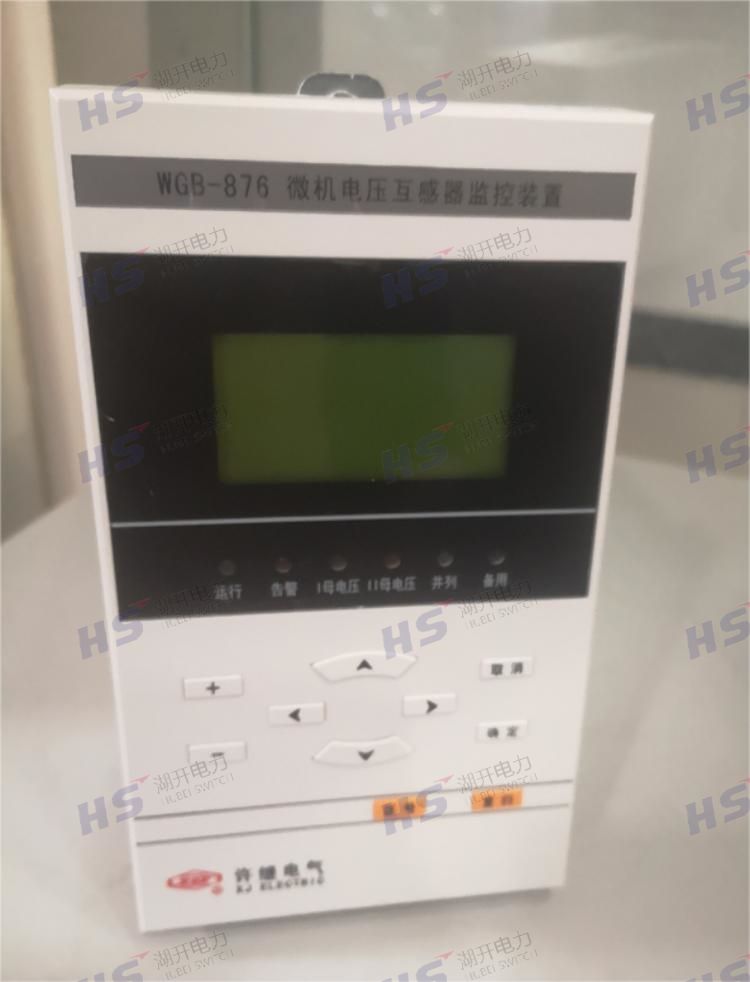

WGB-876微机电压互感器监控装置
WGB-876微机电压互感器监控装置是功能完善先进的微机型电压互感器监控装置，可实现TV自动并列和切换功能、低电压保护、过电压保护、接地保护及TV断线检测等功能，主要适用于10kV及以下电压等级单母分段接线方式。可以直接安装在高压开关柜上，也可以组屏安装。
