WGB-870系列微机保护测控装置
1.装置概述
WGB-870系列微机保护测控装置是许继秉承数十年来在电力系统二次设备制造领域的成功经验，针对供配电系统特点，为电力用户精心打造的、具有性价比的集保护、测量、控制和通讯于一体的新型微机保护装置。适用于不同行业10KV及以下各种电压等级的线路、母联（分段）、电容器、发电机、厂用变等保护
1.1产品分类
WGB-870系列装置保罗以下5类保护装置
WGB-871微机综合保护装置
WGB-872微机电动机保护装置
WGB-876微机电压互感器监控装置
WGB-877微机备用电源自投装置
WGB-878微机备用电源自投装置
本装置由三部分组成：CPU插件、交流及信号插件和人机插件。
l CPU插件
CPU插件是本装置的核心，包含：微处理器CPU、开关量输入输出回路、网络通讯电路等。CPU采用32位处理器，主频达80MHz。同时本插件集成了电源模块，由电源模块将外部提供的直流电源转换为保护装置工作所需电压。
CPU插件采用6层印制板和表面贴装工艺，采取了多种抗干扰措施，大大提高了抗干扰性能。

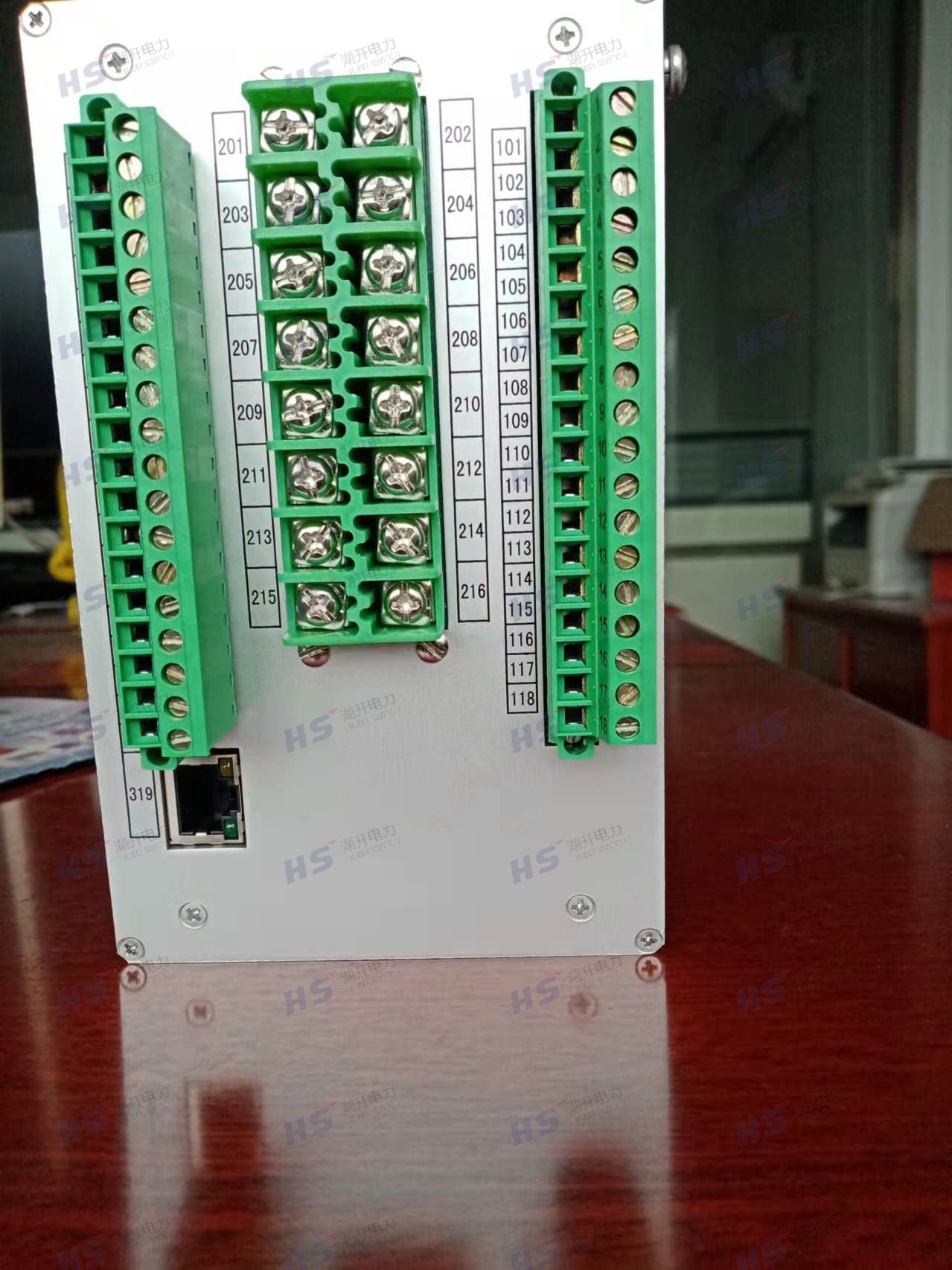

l 交流及信号插件
交流变换部分包括电流变换器TA和电压变换器TV，用于将系统TA、TV的二次侧电流、电压信号转换为弱电信号，供保护插件转换，并起强弱电隔离作用。
信号部分包括跳/合闸开出继电器及操作回路。

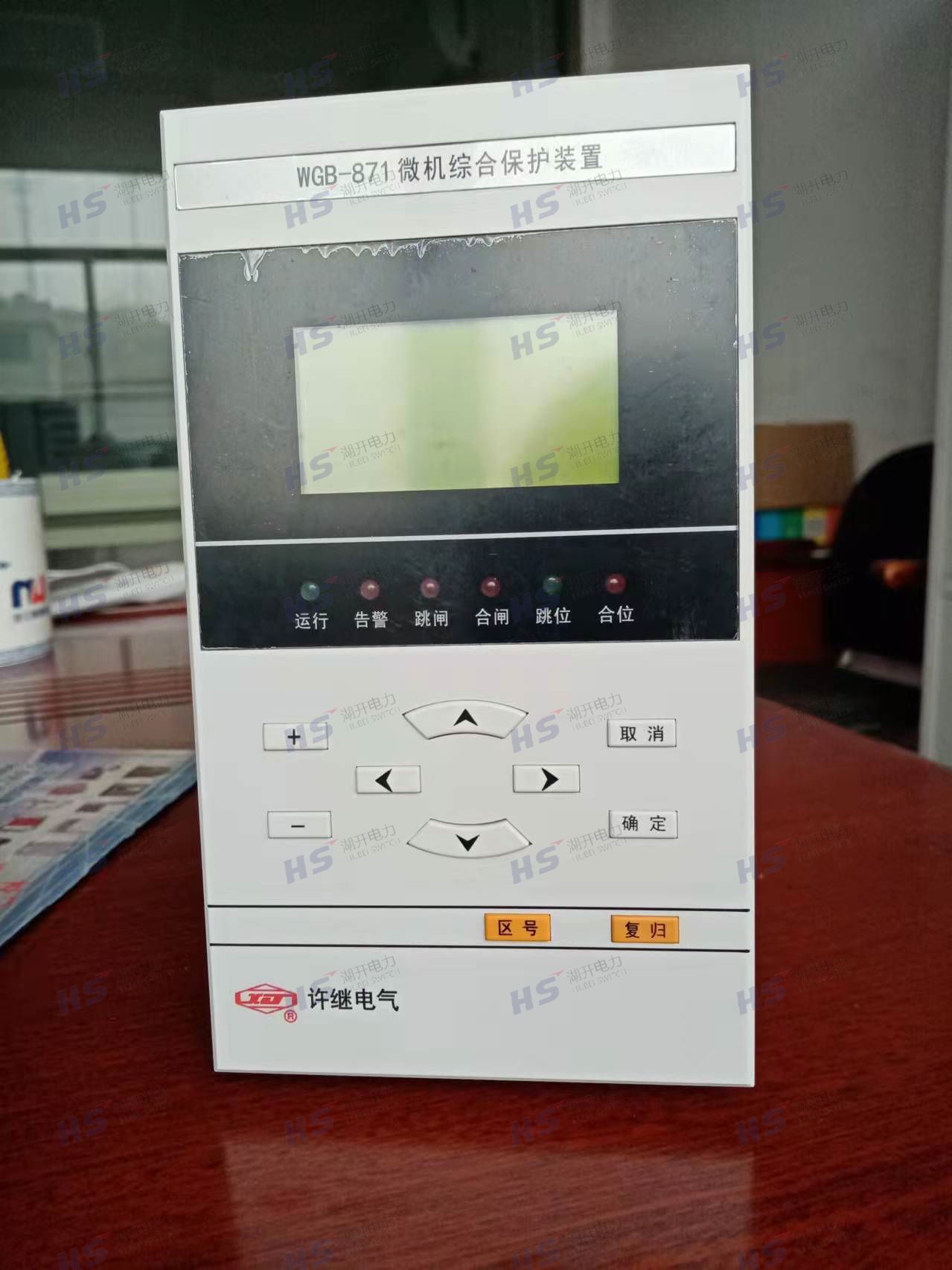

l 人机插件
人机对话插件主要包括：操作键盘、大屏幕液晶、指示信号灯等。
