许继电气WYJ-821微机PT保护装置
2.7. 保护定值整定范围及误差
a. 定值整定范围
交流电压： 2V～160V；
交流电流： 0.04In～20In；
零序电流： 0.02A～12A；
延 时： 0s～100s。
b. 定值误差
电 流： < ±2.5%。
电 压： < ±2.5%。
零序电流：0.02A～0.4A（含 0.4A）范围内不超过±0.01In，0.4A ～12A 范围内
不超过±2.5%。
延时误差：0～2s(含 2s)范围内不超过 40ms，2s～100s 范围内不超过整定值的±2
％。
2.8. 测量精度
a. 各模拟量的测量误差不超过额定值的±0.2%；
b. 功率测量误差不超过额定值的±0.5%；
c. 开关量输入电压（DC220V/110V/24V），分辨率不大于 2ms；
d. 脉冲量输入电压 24V，脉冲宽度不小于 10ms。
e. 有功、无功电度误差不超过±1%。
WDR-820 系列微机电容器保护测控装置
5
2.9. 节点容量
1) 出口跳合闸触点
在电压不大于 250V，电流不大于 1A，时间常数 L/R 为 5ms±0.75ms 的直流有感负荷电路中，触点断开容量为 50W，长期允许通过电流不大于 5A。
2) 出口信号及其它触点
在电压不大于 250V，电流不大于 0.5A，时间常数 L/R 为 5ms±0.75ms 的直流有感负荷电路中，触点断开容量为 20W，长期允许通过电流不大于 3A。
3. 装置硬件
装置采用整面板形式,面板上包括液晶显示器、信号指示器、操作键盘、调试 RS-232通信口插头等。装置采用加强型单元机箱，按抗强振动、强干扰设计；确保装置安装于条件恶劣的现场时仍具备高可靠性。不论组屏或分散安装均不需加设交、直流输入抗干扰模块。
3.1. 机箱结构

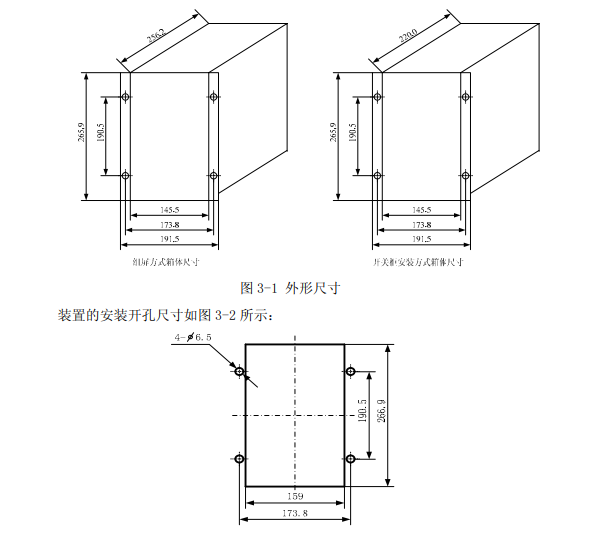

装置有两种机箱结构可供选择，分别适用于组屏和开关柜安装。装置的外形尺寸如图
3-1 所示：
