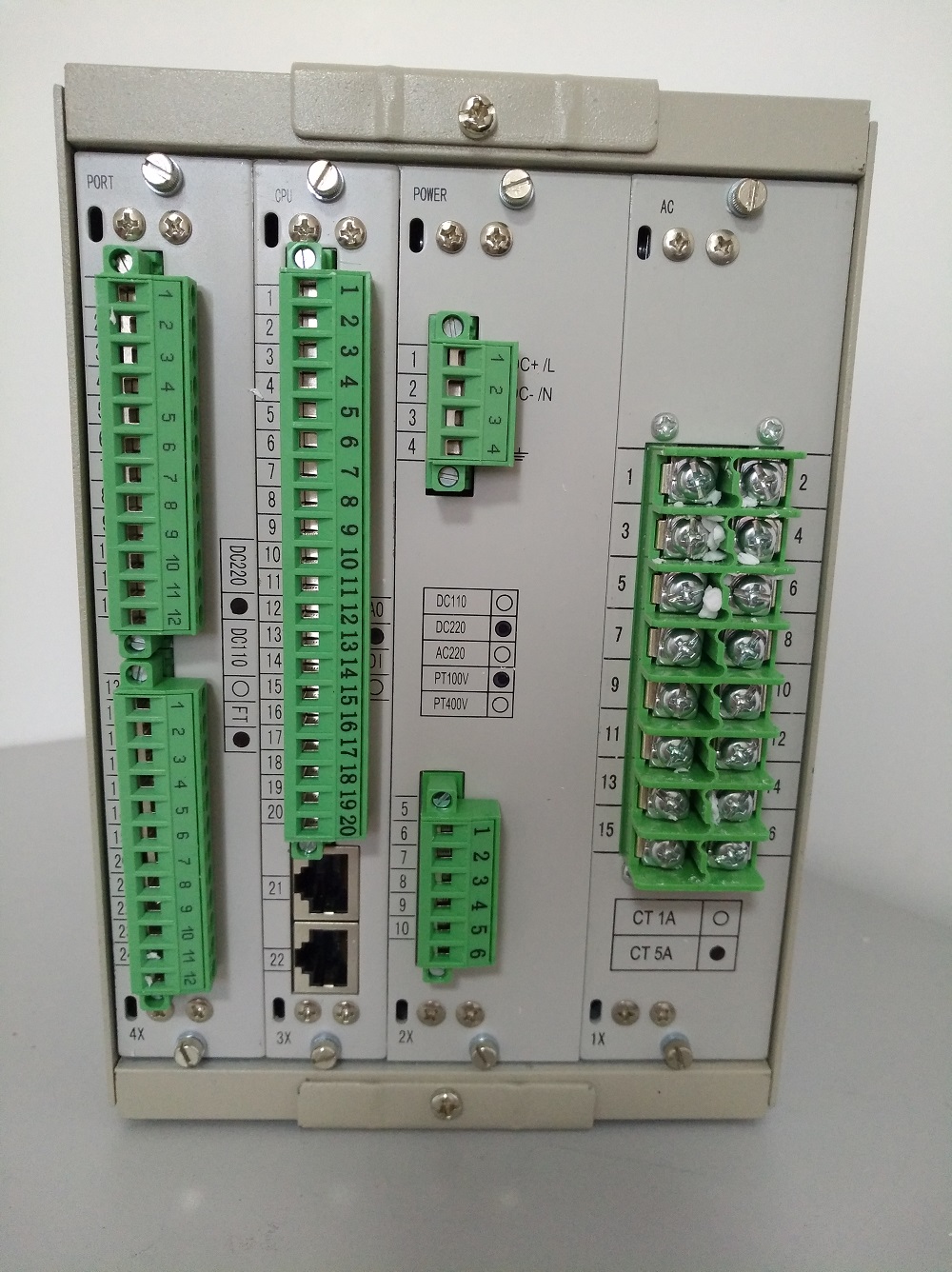

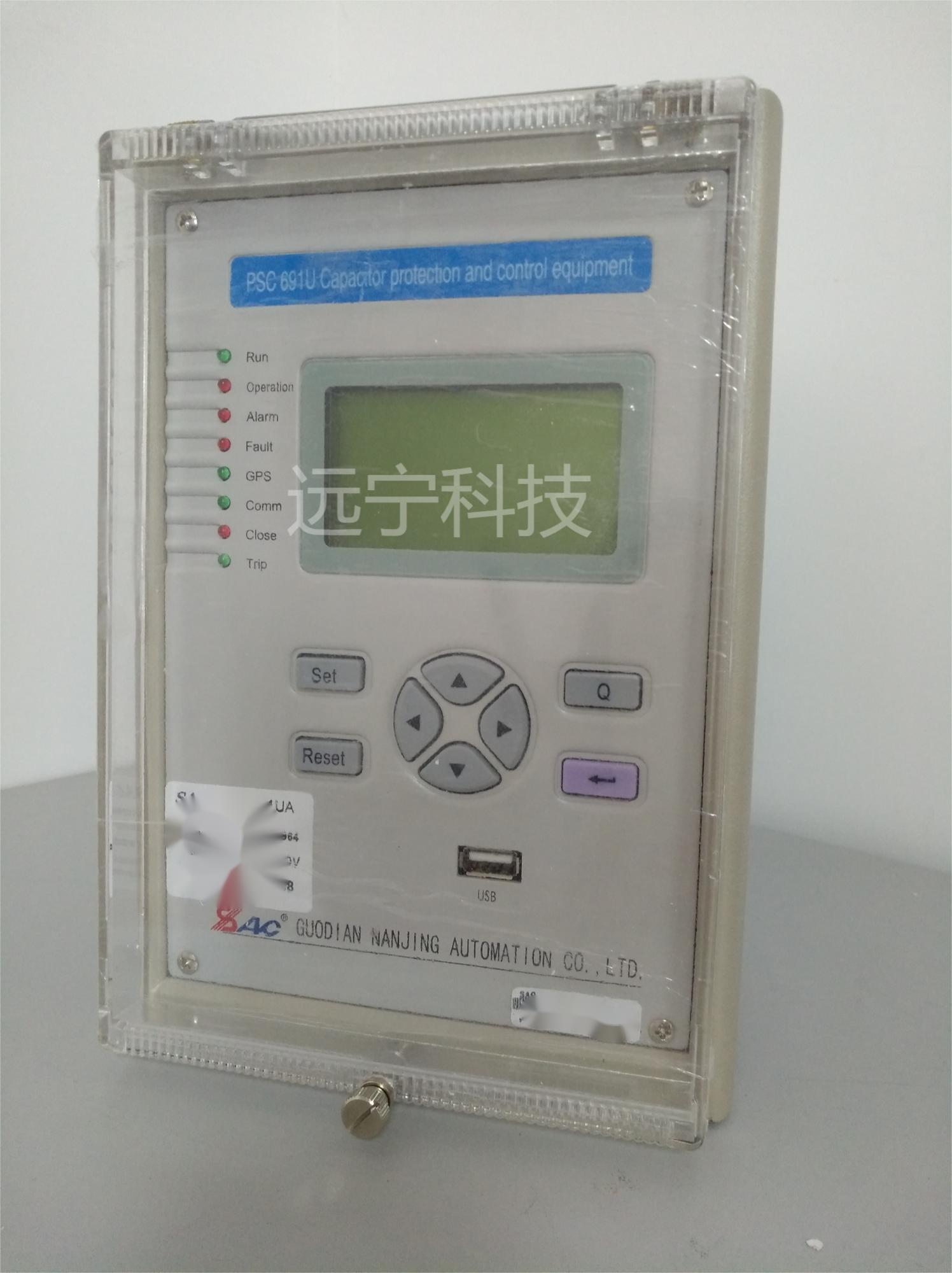

国电南自PSC 691U出口专业英文版电容器保护测控装置
1 电流速断保护
当任一相电流大于定值，经延时，装置跳闸。
按三相电容器端在最小运行方式下发生两相短路时，保护具有足够灵敏度来整定动作电流，即
I
OP =
sen
k
K
I
min
.
。 I k.min
= 23 X
max
.
1
xs
, xs.max
为最小运行方式下的系统最大电抗。
Ksen ?
2.0，灵敏系数。为
了可靠避越电容器投入瞬间的合闸涌流，宜于增设一短延时(约 0.2S)。如果 I
OP
已大于合闸涌流，则不再
增设延时。
2.2 过流保护
当任一相电流大于定值，经延时，装置跳闸。
动作电流应考虑：电容器组的电容有+10%的偏差，使负荷电流增大;电容器允许在 1.3 倍额定电流下
长期工作;合闸涌流冲击下不误动。I
OP =
re
rel
K
K
Iln 。 Krel
为可靠系数，
Krel
=1.5～2.0;
Kre
为返回系数，
Krel
=0.85;
Iln
为三相电容器组的额定线电流
