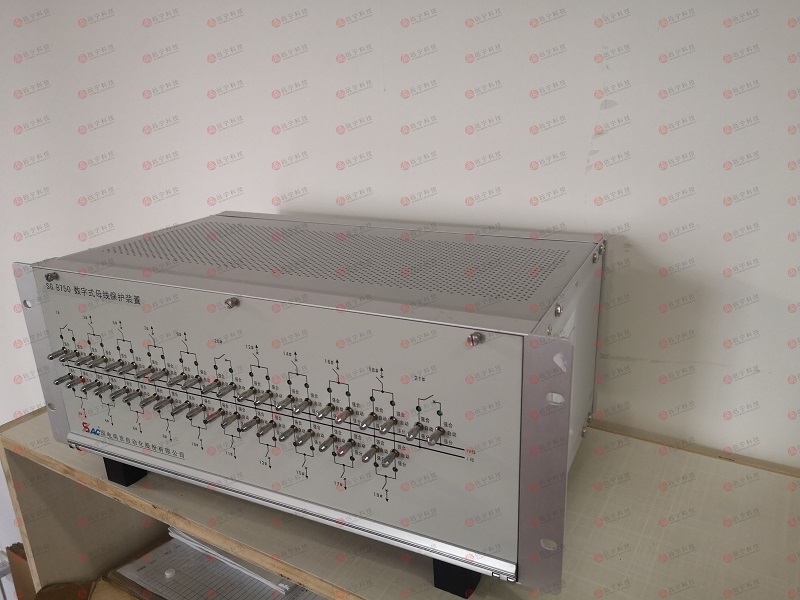

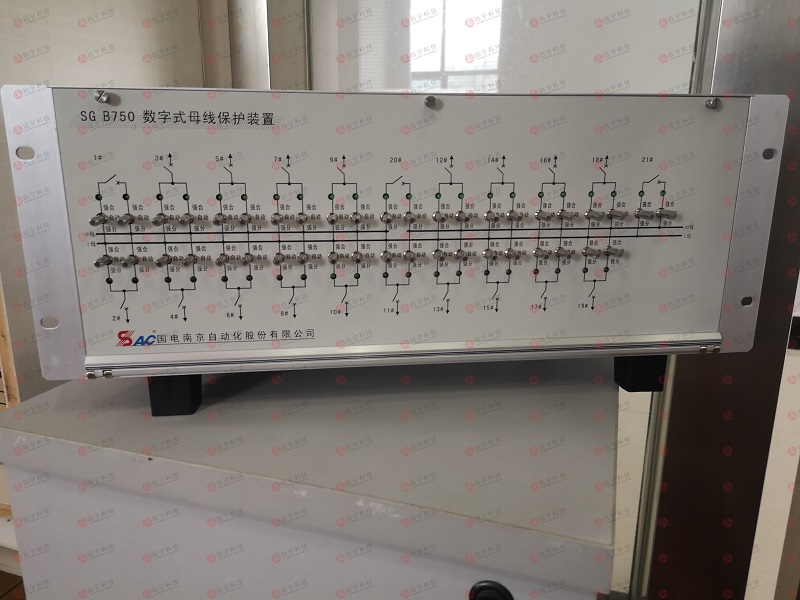

国电南自SGB750系列数字式母线保护装置

针对110kV-750kV电力系统的特点，结合二十多年来在各电压等级母线保护领域内的理论研究成果、成功的现场运行实践经验，我公司在的EDP-01嵌入式系统平台基础上开发研制成SG B750系列数字式母线保护装置，提出一整套适用于多电压等级的可靠、快速、灵敏、准确的母线保护新判据，采用不依赖电压判据的工频变化量和常规电流相结合的全电流判别方式，以差电流动态追忆法和轨迹扫描法等方式准确地区别区内区外故障，具有发生区外故障时，抗御2ms及以上TA饱和的能力，区外故障TA饱和母线保护不误动，区内故障TA饱和母线保护快速动作。保护装置技术性能，抗干扰能力强，功能***，界面友好，使用方便，适用于750kV及以下各电压等级各种接线方式的母线。

一、参数

·技术参数·
2.1额定电气参数
2.1.1 额定直流电压 220V或110V(订货请注明)，允许工作范围：80％～110％
2.1.2 额定交流数据
a) 相电压
3 /100 V(额定电压Un)
b) 线路抽取电压 100V
或3 /100V（有重合闸时可用，软硬件自适应）
c) 交流电流 5A或1A(订货请注明，额定电流In)
d) 额定频率 50Hz 2.1.3 过载能力交流电流回路： 2 倍额定电流，连续工作 10倍额定电流，允许10秒 40倍额定电流，允许1秒交流电压回路：
1.2倍额定电压，连续工作
1.4倍额定电压，允许10秒
2.1.4 功率消耗
a) 直流电源回路正常时<40W，跳闸时<50W
b) 交流电压回路 <0.5VA/相（额定电压时）
c) 交流电流回路 <1VA/相（In＝5A时）；<0.5VA/相（In＝1A时）
2.1.5接点容量跳闸、信号、其他辅助继电器接点容量：
a)允许长期通过电流8A
b)切断电流0.15A （直流220V，L/R=7ms）
2.1.6 状态量电平
a) 各CPU及通信接口模件的输入状态量电平 24V(18 V～30V)
b) GPS对时脉冲输入电平 24V(18 V～30V)
c) 各CPU输出状态量(光耦输出)允许电平 24V(18 V～30V)
国电南自SGB750系列数字式母线保护装置

二、装置特点：

a) 采用大屏幕彩色触摸式液晶，显示系统主接线图及实时潮流分布，信息清楚分明、信息量大
b) 设置有***完善的系统硬件及软件检测功能，自动报警，防患于未然；
c) 详尽的故障数据录波、强大的故障分析功能，以人为本，处处为方便着想；
d) 提供RS485/RS422/RS232、以太网等通信接口，支持IEC 60870-5-103通讯规约；
e) 采用整面板、背插式机箱结构型式，强弱电完全分开，装置抗电磁干扰能力强。

国电南自SGB750系列数字式母线保护装置

三、装置功能和配置

各项保护功能为模块化设计，根据系统接线要求可选择配置。
a) 分相式电流差动保护（含电流变化量差动保护和常规电流差动保护）
b) 断路器失灵保护
c) 母联失灵和死区保护
d) 母联充电保护
e) 母联过流保护
f) 母联非全相保护
g) 复合式电压闭锁

国电南自SGB750数字式母线保护装置
