技术特点

WDGL-VI/A 微机电力故障录波监测装置（以下简称装置）全面贯彻了国家电力行业标准：

DL/T 553-2013 电力系统动态记录装置通用技术条件

DL/T 873-2004 微机型发电机变压器组动态记录装置技术条件

DL/T 478-2013 继电保护和安全自动装置通用技术

Q/CSG 110031-2012 南方电网故障录波器及行波测距装置技术规范

Q/CSG 110010-2011 南方电网继电保护通用技术规范

装置同时支持 103、104 和 IEC61850 规约，是自主研制开发的新一代微机电力故障录波监测装置，具

有鲜明的技术特点：

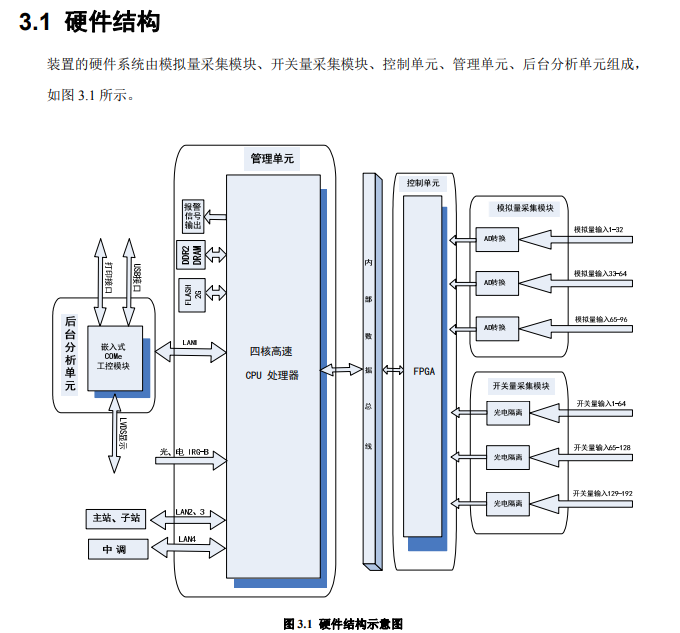

基于 MIPS64 多核多线程架

构的硬件平台

采用基于 64 位 MIPS64 架构的多核多线程网络处理器，集成网络硬件加速、

硬件压缩解压缩、高速消息分发处理等机制；结构紧凑、易于扩展、充分保

证装置具有强大的数据吞吐及处理能力；实现了高性能、高可靠性、低功耗、

免风扇的整机一体化工业级设计，同时实现报文记录与故障录波功能

硬件高速压缩技术 采用硬件无损压缩技术，速率高达 2.5Gbps，格式符合 ZLIB/Deflate/GZIP

(RFC 1950/1/2)标准

先进可靠的软件平台 自主研发多核多线程暂态、稳态处理软件平台，结合先进的嵌入式实时多任

务操作系统平台，采用组件化的软件系统结构，大大提高软件系统的可靠性、

保证整个装置具有优异的整体性能

完整可靠的录波启动方式 所有通道（最大 96 个模拟量通道、192 个开关量通道和 64 个虚拟通道）均

可启动录波，包括模拟量启动（上限/下限/突变）、开关量启动、谐波启动、

序分量启动（正序/负序/零序）、差流启动、频率越限启动、手动启动、远

方启动等

虚拟通道功能 具有虚拟通道功能，通过公式定义形成虚拟通道，虚拟通道与实际通道同等

对待，用户可自由编辑和命名，可启动录波，启动值可整定

高精度故障测距技术 基于补偿技术的单端测距算法极大提高了测距精度，测距误差＜2%，并可实

现双端测距

功能强大的在线分析软件 图形化界面设计，可运行于 WINOOWs 或 linux 操作系统平台；同时显示和分

析稳态波形和录波波形，实现录波数据与稳态数据的统一分析；

分析软件可计算显示各个电压电流通道瞬时值、有效值、有功、无功、序分

量、差流、谐波、阻抗等值；具有编辑、漫游功能，提供波形的显示、叠加、

组合、比较、剪辑、添加标注等分析工具，可选择性打印和打印预览；具有

谐波分析、序分量分析、矢量分析、阻抗图分析并显示阻抗变化轨迹等功能；

故障分析输出结果详细清楚；对暂态数据和稳态数据有方便的数据再检索功

能，用户可离线对录波数据进行重新检索

分文件功能 装置能够将产生的故障录波数据自动智能拆分，分别形成电压文件、线路文

件、变压器文件等各种文件；后台软件能够自动标注出各个文件中模拟量和

开关量的启动状态，能够分别显示分析各个分文件

开放的数据格式 录波记录文件输出支持 COMTRADE 国际标准格式，可与任何支持该格式的数据分析软件兼容

灵活可靠的组网及数据远传 同时支持 103、104 和 IEC61850 规约，支持各种联网及数据远传方式。装置

设置参数实现双向传送；远方主站/子站可有选择调用稳态录波数据、暂态

录波数据；数据传送有“断点续传”和“数据压缩”功能，大大提高了传输

效率。

远方维护功能 支持远方参数配置、远方自检、远方启动录波等功能
