光伏电能质量在线监测装置
- 价 格：
面议 /
台
- 供 应 地：浙江省杭州市
- 发布公司：杭州继保电气集团有限公司
- 产品型号：
- 品 牌：
- 发布日期：2023/4/18 11:25:51
- 联系人QQ：2367740939
详细说明
光伏电能质量在线监测装置
光伏电能质量在线监测装置适用于用户侧电能质量或者发电侧电能质量的监测，满足风电场电能质量监测、配电网电能质量监测等多种监测需要。光伏电能质量在线监测装置主要用于监测、分析、评估监测点的电能质量，主要包括电能质量实时监测、电能质量事件告警、录波、数据统计、评估分析5个主要功能。电能质量在线监测装置主要监测包括：包括电压、电流、频率、谐波、波动、闪变、功率等电能质量数据，并对相关设备的功能和技术指标作出定量评价，保护系统中重要设备的用电安全。其监测的参量和电能质量指标均可长时间存储检索。针对电能质量越限、电压暂升和电压暂降、装置提供事件告警和录波分析功能。

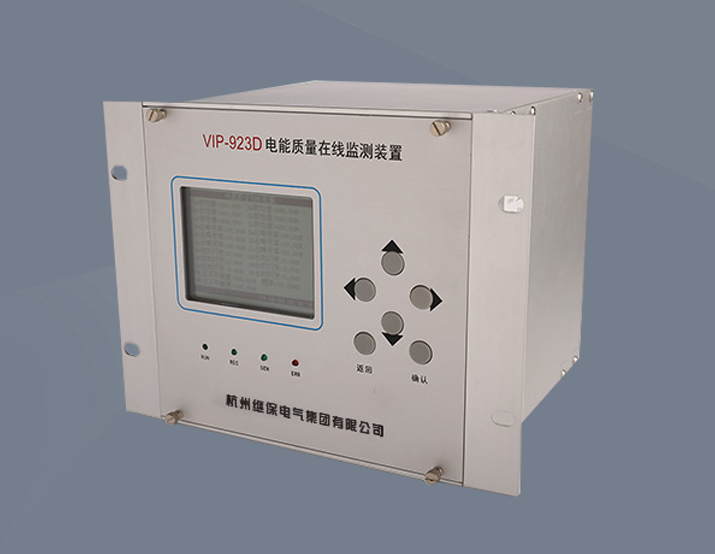

光伏电能质量在线监测装置
电能质量谐波监测装置的交流及电源插件介绍
外部电流经隔离互感器隔离变换后，由低通滤波器输入至A/D 芯片，CPU 经采样数字处理后，构成各种数字式保护继电器，并实时计算各种测量值。电流采集保护和测量独立，保证了保护电流的宽范围采集及测量电流的精度要求。电源采用交直流宽电压输入，输出2 组完全隔离的直流电压为装置供电。
光伏电能质量在线监测装置的CPU插件介绍
CPU系统
CPU系统由32位ARM Cortex-M4 内核微处理器、SRAM、EEPROM、Flash 等构成。可以实现各种复杂的故障处理方案和记录大量的故障数据。EEPROM 及Flash 用于存储保护定值、故障录波报告、事件等，这些信息在装置掉电后均不会丢失。
数据采集系统
数据采集系统由前级高精度滤波阻容器件，高精度的差分A/D 转换芯片组成，转换芯片内部包含了采样保持及同步电路，具有转换速度快、采样偏差小、功耗小及稳定性好等特点，采样回路无可调整元件，也不需要在现场作调整。
开关量输入及输出部分
开入量分为内部开入和外部开入，内部开入采用DC24V 光耦隔离输入，电源由装置电源本身提供，外部开入采用稳压控制的光耦隔离，实现交直流220V（或直流110V）直接输入电平。开出经过高CTR 光耦驱动继电器，开出部分I/O 经多重闭锁，保证了继电器的稳定可靠。
通信部分
内含通10M/100M以太网接口(标配1路，可扩展至2路)和RS485通讯接口，特殊情况下也可提供光纤接口。
光伏电能质量在线监测装置的开关量插件介绍
开关量插件由开出和开入组成。开出由各种继电器提供，其中包括了信号出口、备用出口等。开入采用稳压控制的光耦隔离，实现交直流220V（或直流110V）直接输入电平。
光伏电能质量在线监测装置技术要求
光伏电能质量在线监测装置主要特点
采用2.8寸320*240分辨率彩色液晶显示，人机界面清晰易懂，操作整定方便。
采用32位ARM Cortex-M4内核，配备高精度的A/D芯片，使得装置性能稳定、运算速快、精度高。
具有完整的异常记录、事件记录、操作记录，所有信息掉电保持。
具有完善的自诊断和监视功能，对故障可具体定位，方便调试。
具有完善的软硬件看门狗，保证装置可靠运行。
电能质量在线监测装置具有完善的在线运行状态监视功能。
采用高精度的时钟芯片。
电能质量在线监测装置配备高速以太网通信接口(支持2路，标配1路)。
标配1路RS485通信接口。
杭州继保电气集团有限公司（原杭州继保南瑞）成立于2008年6月18日，注册资金5000万元，由一批热衷于电力系统事业的技术与科研人员组建而成。
主营产品：110kV及以下各类微机保护测控装置（（含光差、母差、距离以及防孤岛保护、反孤岛保护等）、保护已形成多系列、多层次化来满足客户需求。系统屏柜有：PLC屏、LCU屏、励磁屏、工控屏、同期屏、保护屏、计量屏、通讯屏、远动屏、调度数据网屏；交直流电源屏等。电气五防系统、低压的三相电流电压不平衡治理设备，高压的发电机/变压器中心点接地电阻柜等；变电站自动化；光伏发电等。
杭州继保电气集团有限公司拥有较强的电气工程设计与技术服务能力，在电力自动化系统工程方面，提供从设计到安装、调试一体化解决方案。
公司产品和服务应用于变电站、水电站、发电厂、工厂及建筑等场景；同时，为光伏、风力发电等新能源领域提供保护控制、自动监测系统的设计开发。完整的检测追溯系统，确保检测真实性；产品出厂均有行业相关检测报告。
杭州继保电气集团有限公司质量、环境管理体系，职业健康体系的认证。拥有：安全生产标准化三级企业、信息系统集成及服务三级、承装（修、试）电力许可证四级、电子与智能化工程专业承包二级等。
国家高新技术企业、浙江省“双软”企业、浙江省科技型企业、杭州市创新型企业、杭州市企业高新技术研究开发中心、小升规“创业之星”企业、“守合同重信用”企业等荣誉，是杭州市自动化协会、浙江输配电行业协会会员、浙江省农村小水电行业理事单位等。
