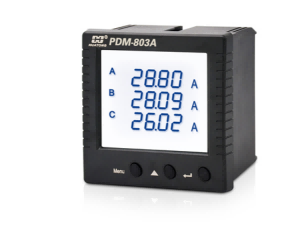

三相智能型电流表F96型/PDM-803A
三相智能型电压表F96型/PDM-803V
三相智能型电量表F96型/PDM-803AV
三相智能型功率表F96型/PDM-803P-功率计/表

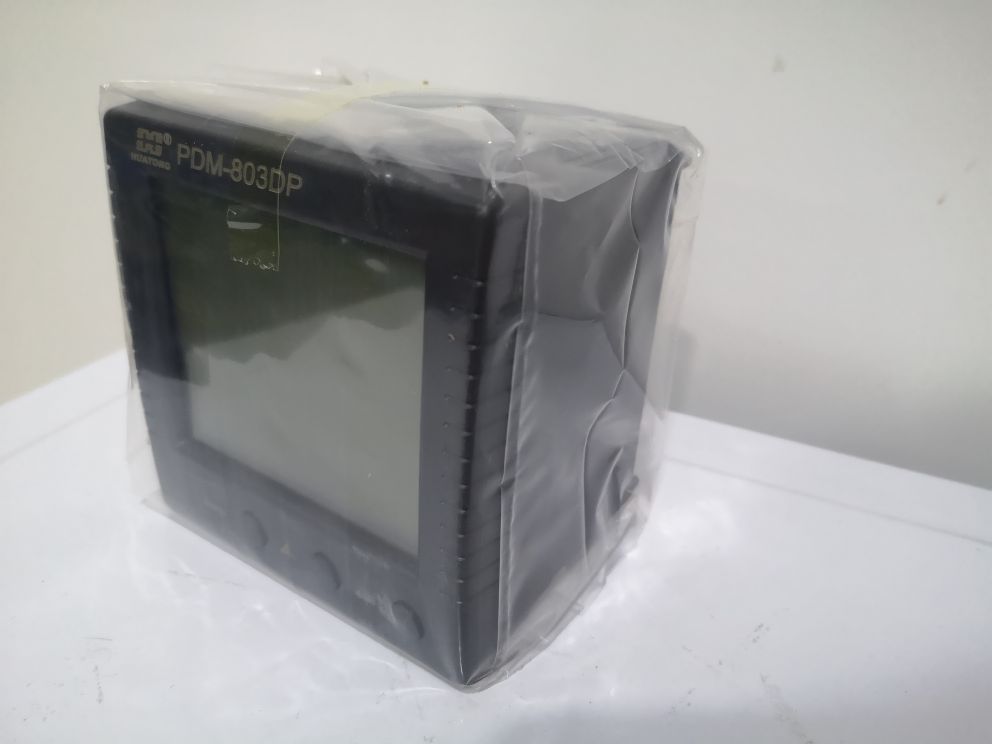

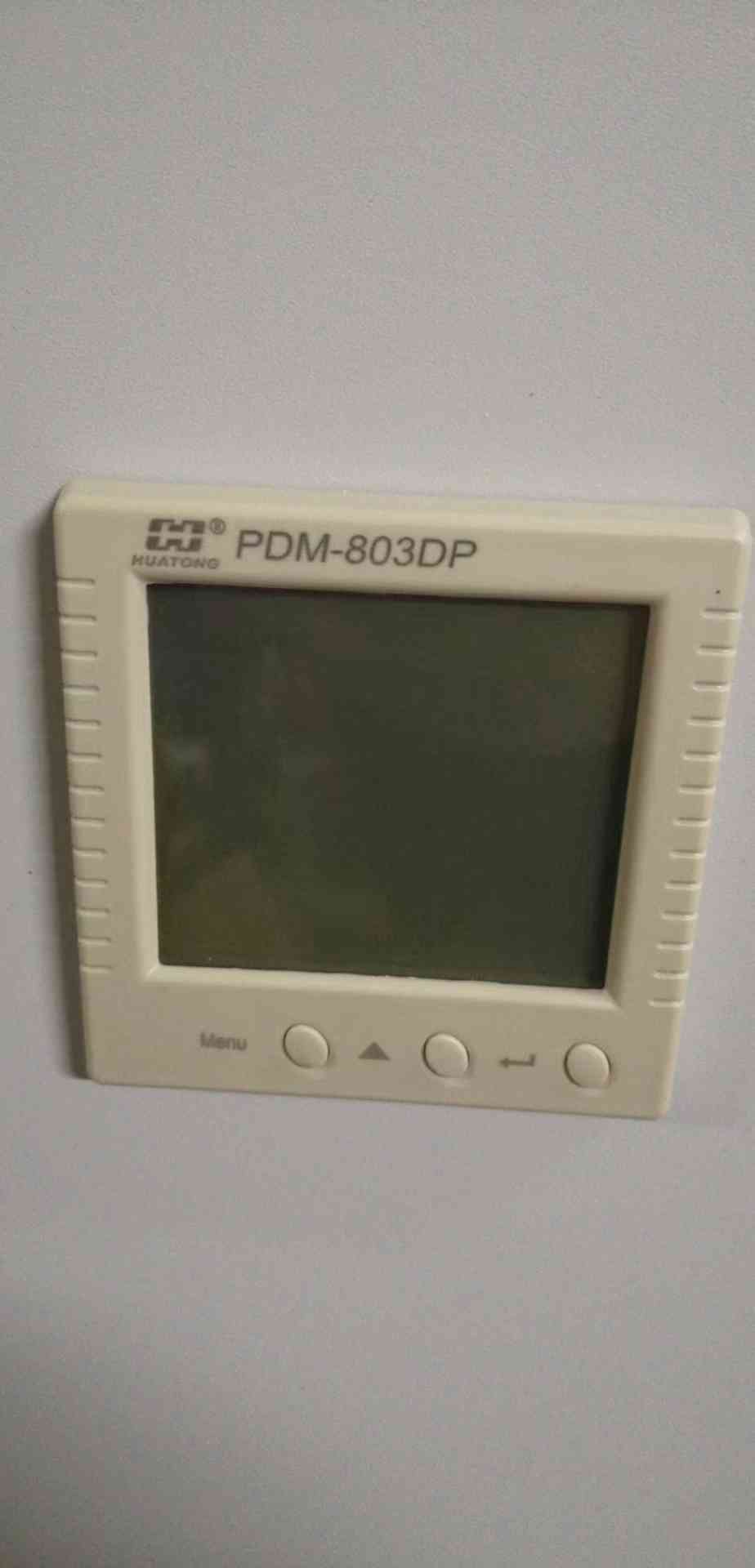

三相数字式电能表F96型/PDM-803DP
|
三相综合型电量表F96型/PDM-803AC
|
|---|
|
三相综合型电量表F72型/PDM-803AC-F72
|
|---|
PDM-803AC-DSC-C+R+THD多功能数显电力仪表- 产品简介
PDM-803AC-DSC-C+R+THD多功能数显电力仪表可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比。计量：正反向有功电能，感性容性无功电能。工作环境温度为： -40~55℃ ，储存环境为： -20~75℃ 。多功能电力仪表可以实现与监控系统的联网或数据的远程传输等功能。
2.- 产品优势
★ 多项设计和外观，规格齐全
★ 电源支持交直流供电，供电范围宽
★ 远高于国家标准的测量精度保证
★ 高亮度数码管或全中文液晶显示，操作方便
★ 标配2-31次谐波测量和需量统计功能
★ 关键元器件均采用进口部件，寿命超长
3.- 性能特点
■高精度测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率等电参量
■正反向有功/无功电能计量、zui大需量统计
■测量电压、电流的2-32次谐波分量和总谐波含量（THD）
■提供数码管或液晶显示，本地数据查询
■菜单直观，按键操作简单
■电流、电压变比可编程
■支持RS-485通讯，Modbus-RTU协议
■支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出
■安装方便，接线简单，工程量小
■宽范围交直流通用电源：AC/DC 80V～270V
■成SCADA、PLC中多种通讯软件的组网
4.- 功能描述
■标配功能
√高精度测量电压、电流、有功功率、无功功率、视在功率、功率因数、频率等电参量
√正反向有功/无功电能计量、zui大需量统计
√测量电压、电流的2-32次谐波分量和总谐波含量（THD）
■选配功能
√1路RS-485通讯
√zui多4路开关量输入
√zui多3路继电器输出
√1路4-20mA输出
5.- 关键参数
电流精度： 0.2级
电压精度： 0.2级
有功功率： 0.5级
无功功率： 0.5级
功率因数： 0.5级
频率： 0.02Hz
有功电能： 0.2S级别
额定电流： 1A、5A
额定电压： AC 57.5V、AC100V、AC220V、AC380V
电流过载： 1.2倍（持续），10倍/5秒（瞬时）
电压过载： 1.2倍（持续），2倍/1秒（瞬时）
电源范围： AC/DC 80～270V
功耗： <4VA
