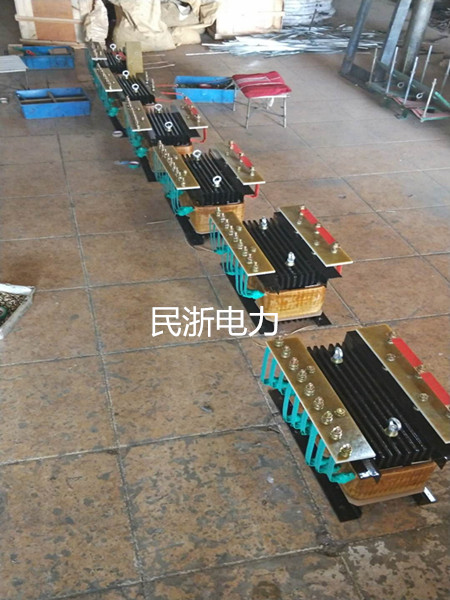

BP1-408频敏变阻器
一、用途
本系列频敏变阻器作为50赫兹三相交流卷线型，容量自22千瓦至2240千瓦电动机的起动，反接之用。
(1)按铁芯厚度尺寸不同分类：BPl-OOO(O号铁芯) BPl-200(2号铁芯) BPl-300(3号铁芯) BPl-400(4号铁芯) BPl-500(5号铁芯)
(2)按起动负载类型分：偶尔起动，重复短时工作制起动。
BPl-200、BPl-300型适用于偶尔起动的传动设备，如水泵、容压机、轧钢机、锯床、矿用皮带等容量自22千瓦至2240千瓦。
BPl-000、BPl-400、BPl-500型适用重复短时工作制的传动设备，如辊道、推钢机、升降台、桥式吊车大小车等容量自22千瓦至125千瓦。
二、结构
变阻器是一种无触点电磁元件、相当于一个等值阻抗。在电动机起动过和程中。由于等值阻抗随转子电流频减小而自动下降（自动变阻从而只须一级变阻器就可以把电动机平稳起动起来。
变阻器实质上是一个铁芯损耗特大的三相电抗器。它是由数片山形钢板叠成的铁芯及线圈两个主要部分组成。变阻器都制成开启式。
三、技术性能
轻载起动，传动设备在起动过程中不带负载或带有轻微负载，起动负载系数HC=0.1-0.5起动力矩系数HG=0.7:转子起动电流系数i2g=1.25-1.6。一般起动时间小于20秒。例如空气压缩机、水泵等。
重轻载起动：分两种情况，一种是传动设备在起动过程中，其阻力钜随转速的上升而下降，在起动时阻力钜较大，（h g=0.5-0.8):起动力钜u g=1.0:转子起动电流系数i 2g=1.6-2.0。起动时间大于20秒。例如，带飞轮轧钢机的电机传动。别一种情况是传动设备在起动过程中带负载或带有轻微负载，阻力钜较小，一般机体笨重，且高速运转折算至电动机轴上的转动惯量较大，起动时间往往超过20秒。本变阻器允许连续起动数次，但起动总时间对于轻载不得超过80秒。对于重轻载或重载内则不得超过120秒。
