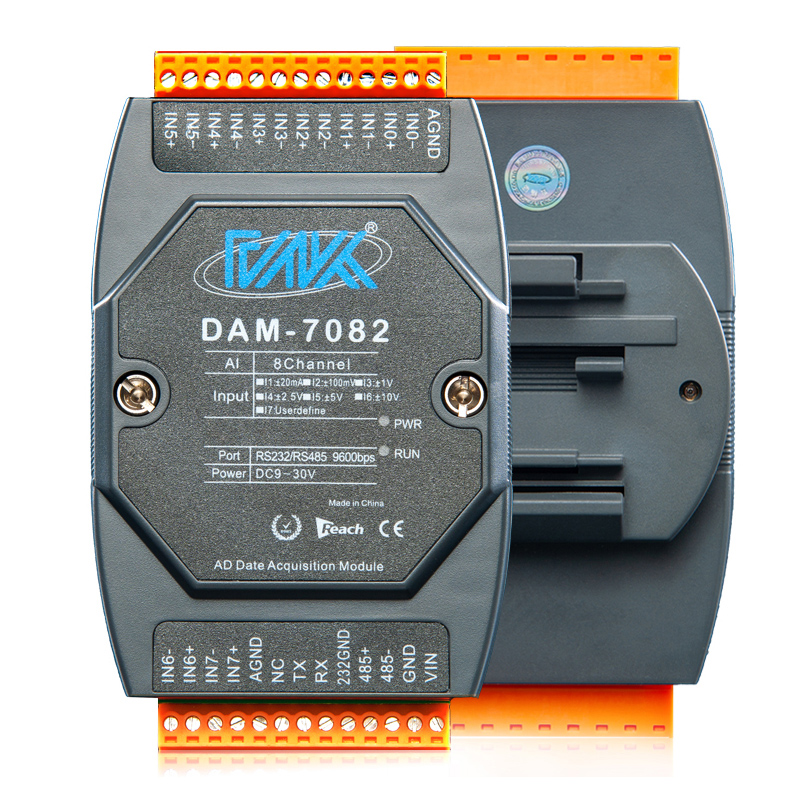

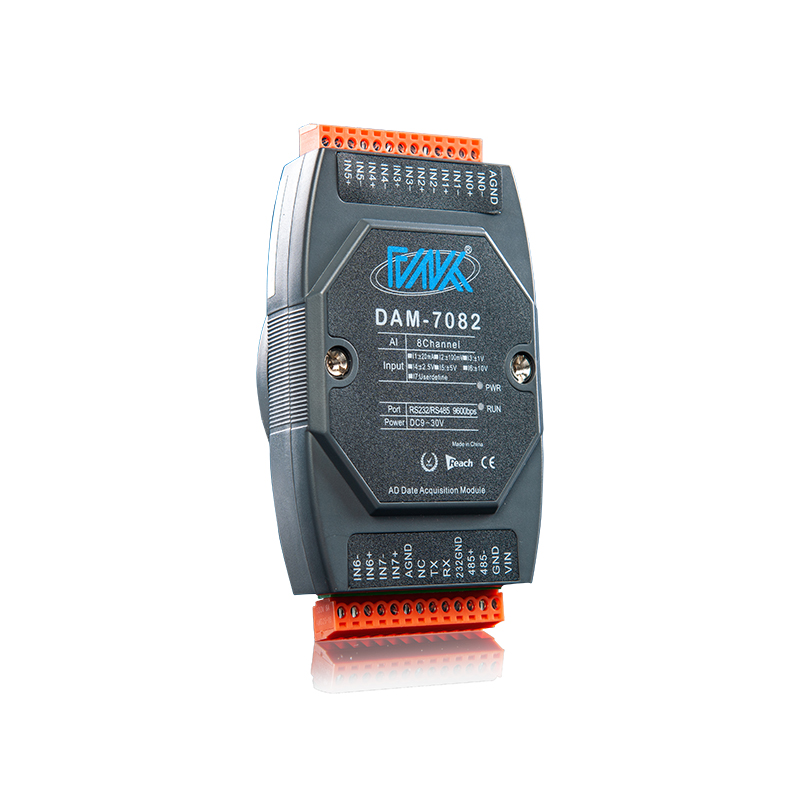

8路modbus模拟量输入模块数据采集卡DAM-7082
概述：
DAM-7082是全新一代基于嵌入式系统工业级模拟量输入模块，DAM-7082可以采集8路差分信号；模块采用美国ADI高性能16位AD芯片，采集测量精度±0.1%。模块配置有隔离的RS232/RS485接口，方便与PC或PLC通信；可单独与PC或PLC通信，也可以与多个485模块组网使用。
DAM-7082采用先进高效的光电+磁隔离技术，电源、通讯、信号输入三端隔离，有效保障数据采集的速度、可靠及安全。
DAM-7082是工业级模拟量输入数据采集模块，可采集8路差分信号；模块采用高性能16位AD芯片，测量精度±0.1%。模块具有低温飘，线性度高，一致性好；使用方便等特点；适用于采集工业现场的各种电压/电流信号，为现场数据采集提供一种稳定且低成本的采集产品。
技术参数：
|
◆ARM嵌入式实时操作系统 |
|||||||||||||||||||||||||||
|
◆模拟输入通道： 8路差分 |
|||||||||||||||||||||||||||
|
◆输入输出保护/电源反接保护 |
|||||||||||||||||||||||||||
|
◆模拟输入信号范围： |
±20mA， |
±100mV， |
|||||||||||||||||||||||||
|
|
±1V， |
±2.5V， |
±5V， |
±10V |
|||||||||||||||||||||||
|
◆AD转换分辨率： 16位 |
|||||||||||||||||||||||||||
|
◆测量精度：±0.1%（典型值） |
|||||||||||||||||||||||||||
|
◆转换速率：40次/秒（全通道）用户可调 |
|||||||||||||||||||||||||||
|
◆宽供电范围：DC 9～30V（24V@20mA） ◆串口/隔离的RS485和RS232 |
|||||||||||||||||||||||||||
|
◆地址/波特率可由用户配置 |
|||||||||||||||||||||||||||
|
◆支持Modbus RTU及自定义ASCII协议 |
|||||||||||||||||||||||||||
|
◆支持主动发送数据功能 |
|||||||||||||||||||||||||||
|
◆看门狗保护/永不死机 |
|||||||||||||||||||||||||||
|
◆三端隔离耐压：电源/通信/模拟输入之间≥1500V AC |
|||||||||||||||||||||||||||
|
◆工作温度范围：-40℃～80℃ |
|||||||||||||||||||||||||||
|
◆工业级ABS阻燃外壳，标准DIN35导轨 |
|||||||||||||||||||||||||||
|
功能配置◆
|
|||||||||||||||||||||||||||
模块工作原理图：
产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与通讯单元采用光电隔离技术实现电气隔离，达到电源、通讯、采集三端隔离的目的；有效保障数据采集可靠及安全。
产品采用RS485/RS232隔离电路，将通信与系统单独隔离开，消除通信设备之间共模干扰。
模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。
DAM-7082模拟输入为差分输入，每个模拟输入通道都有两个接线端口，分别为模拟输入正（INn+）与模拟输入负（INn-）。
DAM系列模块支持标准RS485接口（具体标准参见RS485规范）
DAM模块通过RS485接口与其它设备组网连接示意图
模块通信模式通常为主从模式（一问一答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。
Modbus协议：
Modbus协议是一种广泛应用于当今工业控制领域的通用通信协议。通过此协议，控制器相互之间、或控制器经由网络可以和其它设备之间进行通信。
产品应用案例
*远程监控与数据采集
*工业现场控制
*电子产品制造
*医疗、工控产品开发
*点胶机
*覆膜机
*老化测试架
*智能电源/程控电源
*电池充放电设备
*激光检测/测量/焊接/切割机
*中空吹塑机
*定量控制设备
*SMT贴片机
*DCS系统
*智能数据采集终端
*环境检测
*污水检测
*水文检测
*智能测试治具
*流量采集
*压力采集
*温度采集
*闭环控制系统
电子官网。
