在工业上普遍需要测量各类非电物理量，而那些都是需要转换成模拟量电信号，然后才能传输到几百米外的控制室或者是显示设备上。像常用的总线当中就有RS485，这也是传输数字信号方式的一种，说到电流的话工业方面采用的比较广泛的就是4-20ma，用着来传输模拟量。工业现场的噪声电压的幅度可能达到数V，噪声的功率很弱，所以噪声电流通常小于nA级别，因此给4-20ma传输带来的误差非常小，采用电流信号的原因也就是其不易受干扰。电流源内阻趋于无穷大，导线电阻串联在回路中不影响精度，因此在普通双绞线上可以传输数百米。

深圳诚控电子研发的4-20mA转RS485采集模块，具有低功耗，高精度，可靠性高的特点；

由于电流源的大内阻和恒流输出，在接收端就只需要放置一个二百五十欧姆到地的电阻就可以获得0-5V的电压，低输入阻抗的接收器的好处是nA级的输入电流噪声只产生非常微弱的电压噪声。像RS485通信速度快，数据传输速率为10Mbps以上；其内部的物理结构，采用的是平衡驱动器和查分接收器的组合，抗干扰能力大大增加。传输距离最远可达到一千两百米左右，但传输速率和传输距离是成反比的，只有在100KB/s以下的传输速率，才能达到很大的通信距离，如果需要传输更远距离可以使用中继。

而一般的仪器仪表信号电流都是4-20ma，也就是指最小电流为4mA,电流为20mA。在传输信号的时候，因为导线上也有电阻，所以如果用电压传输则会在导线内产生一定的压降，那接收端的信号就会产生一定的误差了，所以一般使用电流信号作为变送器的标准传输。而在工业现场，用一个仪表放大器来完成信号的调理并进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输线会受到噪声的干扰；第二，传输线的分布电阻会产生电压降；第三，在现场如何提供仪表放大器的工作电压也是个问题。

所以为了解决这些问题，另外还要避开相关噪声的影响，要用电流来传输信号，因为电流对噪声并不敏感。4-20ma的电流环便是用4mA表示零信号，用20mA表示信号的满刻度，而低于4mA高于20mA的信号用于各种故障的报警。其实4-20ma电流本身就可以为变送器供电，变送器在电路中相当于一个特殊的负载，特殊之处在于变送器的耗电电流在4-20ma之间根据传感器输出而变化。显示仪表只需要串在电路中即可。这种变送器只需外接两根线，所以也就被称为两线制变送器。工业电流环标准下限为4mA，因此只要在量程范围内，变送器至少有4mA供电。因4-20ma的信号输出一般不容易受干扰而且还具备安全可靠的性能，所以工业上普遍使用的都是二线制4-20ma的电源输出信号。

◆ARM嵌入式实时操作系统

◆模拟输入信号范围：±20mA ,±100mV ,

±1 V ,±2 . 5 V ,±5 V ,±1 0 V

◆模拟输出范围：+ 20mA , + 5V , + 10V

◆宽供电范围：DC 9～30 V

◆地址/波特率可由用户配置

◆支持模块主动发送数据模式

◆±15KVE SD保护

◆三端隔离耐压：电源/通信/模拟输入之

间≥1500V DC

◆工作温度范围：- 40℃～80℃

◆工业级ABS阻燃外壳，标准DIN 35导轨

产品应用案例

*远程监控与数据采集

*工业现场控制

*电子产品制造

*医疗、工控产品开发

*点胶机

*覆膜机

*老化测试架

*智能电源/程控电源

*电池充放电设备

*激光检测/测量/焊接/切割机

*中空吹塑机

*定量控制设备

*SMT贴片机

*DCS系统

*智能数据采集终端

*环境检测

*污水检测

*水文检测

*智能测试治具

*流量采集

*压力采集

*温度采集

*闭环控制系统

电子官网。

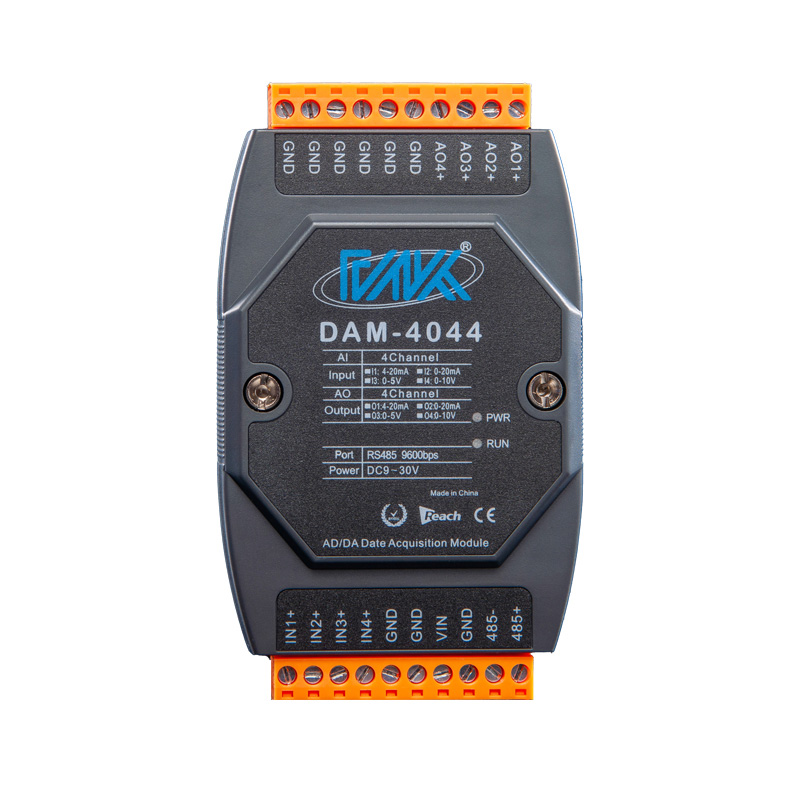

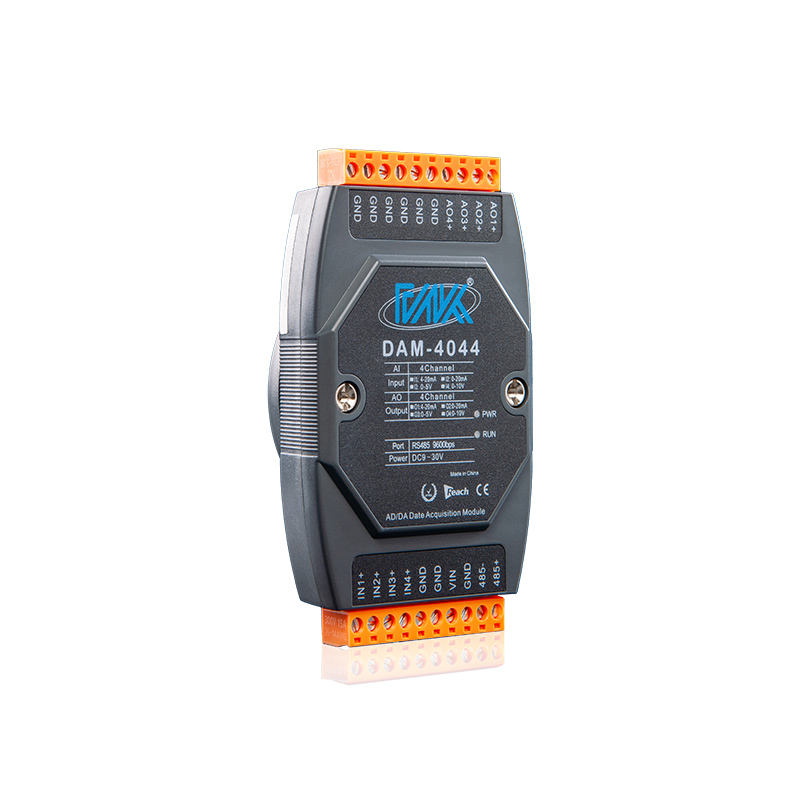

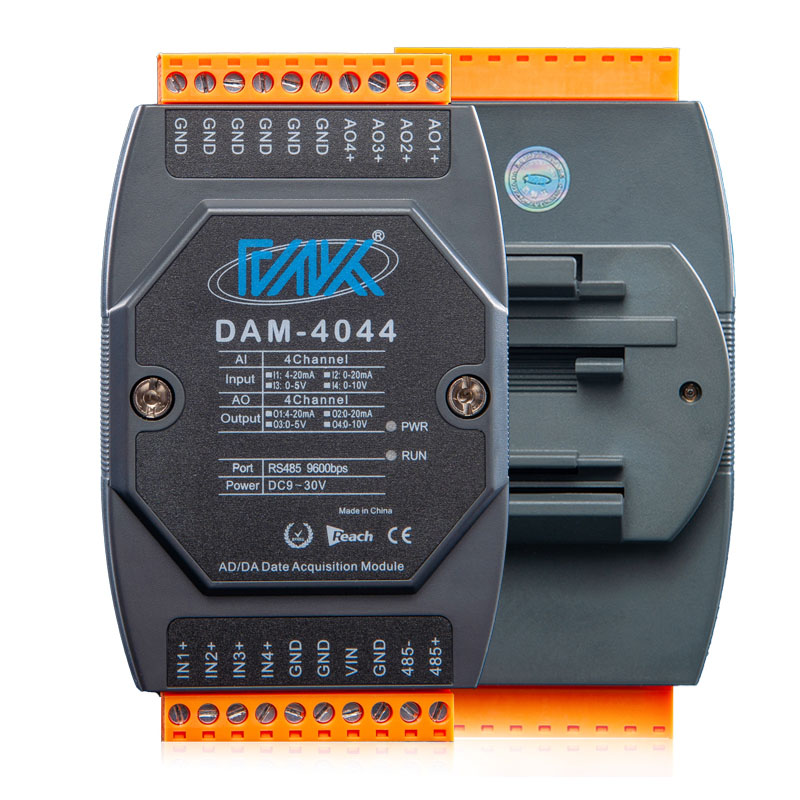

★型号： DAM-4044

★通道数：4 A I + 4 AO

★分辨率：A I 1 6Bit + AO1 2Bit

★精度：选型表：
