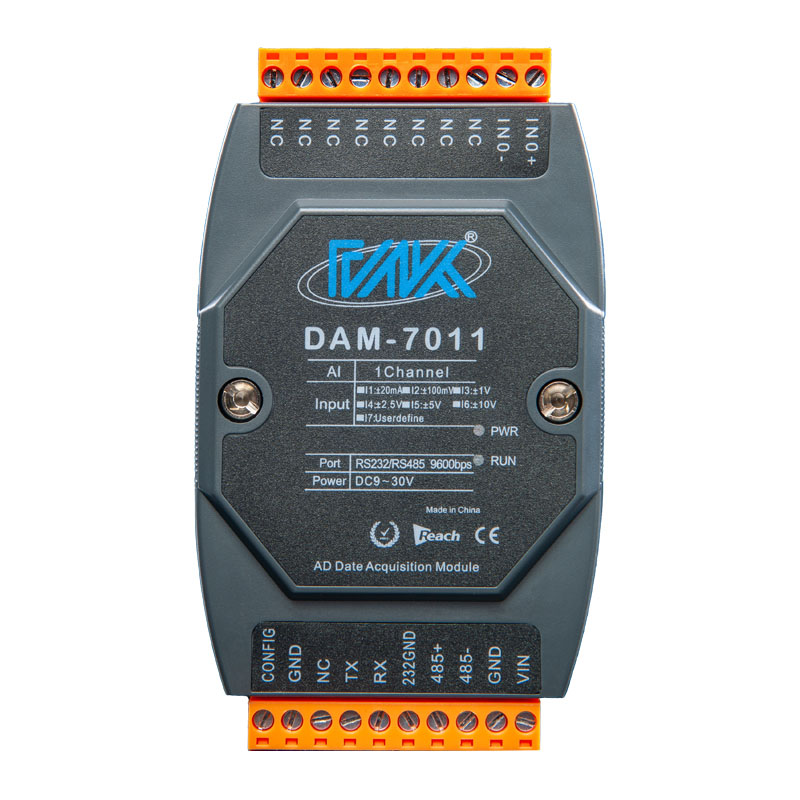

DAM-7011模块是全新一代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用。可采集1路差分模拟信号；模块采用高性能16位AD芯片，采集测量精度±0.1%。模块配置有隔离的RS232/RS485接口，方便与PC或PLC通信；可单独与PC或PLC通信，也可以与多个485模块组网使用。
DAM-7011采用先进高效的光电+磁隔离技术，电源、通讯、信号输入三端隔离，有效保障数据采集的速度、可靠及安全。
DAM-7011是集模拟量输入型数据采集器，配置有1路模拟输入通道。模块采用高性能16位AD芯片，测量精度±0.1%。模块具有低温飘，线性度高，一致性好；使用方便等特点；适用于采集工业现场的各种电压/电流信号，为现场数据采集提供一种稳定且低成本的采集产品。
输入输出隔离
产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与通讯单元采用光电隔离技术实现电气隔离，达到电源、通讯、采集三端隔离的目的；有效保障数据采集可靠及安全。

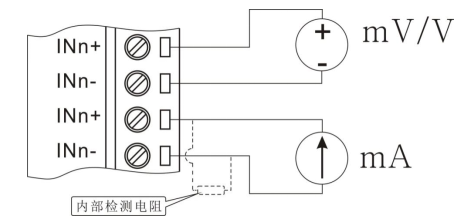

DAM-7011模拟输入为差分输入，每个模拟输入通道都有两个接线端口，分别为模拟输入正（INn+）与模拟输入负（INn-）。
◆ARM嵌入式实时操作系统
◆模拟输入通道：最多4路差分
◆模拟输入信号范围：
±20mA，
±100mV，
±1V，
±2.5V，
±5V，
±10V
◆AD转换分辨率： 16位
◆测量精度：±0.1%（典型值）
◆转换速率：40次/秒（全通道）
◆宽供电范围：DC 9～30V（24V@20mA）
◆地址/波特率可由用户配置
◆支持Modbus RTU协议及自定义ASCII协议
◆支持模块主动发送数据模式
◆±15KV ESD保护
◆三端隔离耐压：电源/通信/模拟输入之间≥1500V AC
◆工作温度范围：-40℃～80℃
◆工业级ABS阻燃外壳，标准DIN35导轨
产品应用案例
*远程监控与数据采集
*工业现场控制
*电子产品制造
*医疗、工控产品开发
*点胶机
*覆膜机
*老化测试架
*智能电源/程控电源
*电池充放电设备
*激光检测/测量/焊接/切割机
*中空吹塑机
*定量控制设备
*SMT贴片机
*DCS系统
*智能数据采集终端
*环境检测
*污水检测
*水文检测
*智能测试治具
*流量采集
*压力采集
*温度采集
*闭环控制系统
电子官网。
选型表：
|
温度采集模块 |
AIAO输入输出模块 |
开关量输入输出模块 |
AI模拟量输入模块 |
AO模拟量输出模块 |
||
|
30系列 |
40系列 |
50系列 |
60系列 |
70系列 |
80系列 |
DA系列 |
|
DAM-3086 |
DAM-4220 |
DAM-5161 |
DAM-6010 |
DAM-7011 |
DAM-8021 |
DAM-DA |
|
DAM-3088 |
DAM-4424 |
DAM-5016 |
DAM-6020 |
DAM-7021 |
DAM-8041 |
DAM-DA04 |
|
DAM-3063 |
|
DAM-5008 |
DAM-6040 |
DAM-7041 |
DAM-8082 |
DAM-DA08 |
|
DAM-3083 |
|
DAM-5088 |
DAM-6080 |
DAM-7082 |
|
|
|
DAM-3163 |
|
DAM-5055 |
DAM-6084 |
|
|
|
|
|
|
DAM-5084 |
DAM-6044 |
|
|
|
|
|
|
|
DAM-6160 |
|
|
|
提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手
深圳诚控电子专注于数据采集研发生产，可专业针对需求定制开发，更多型号选型，请登录诚控电子官网。
