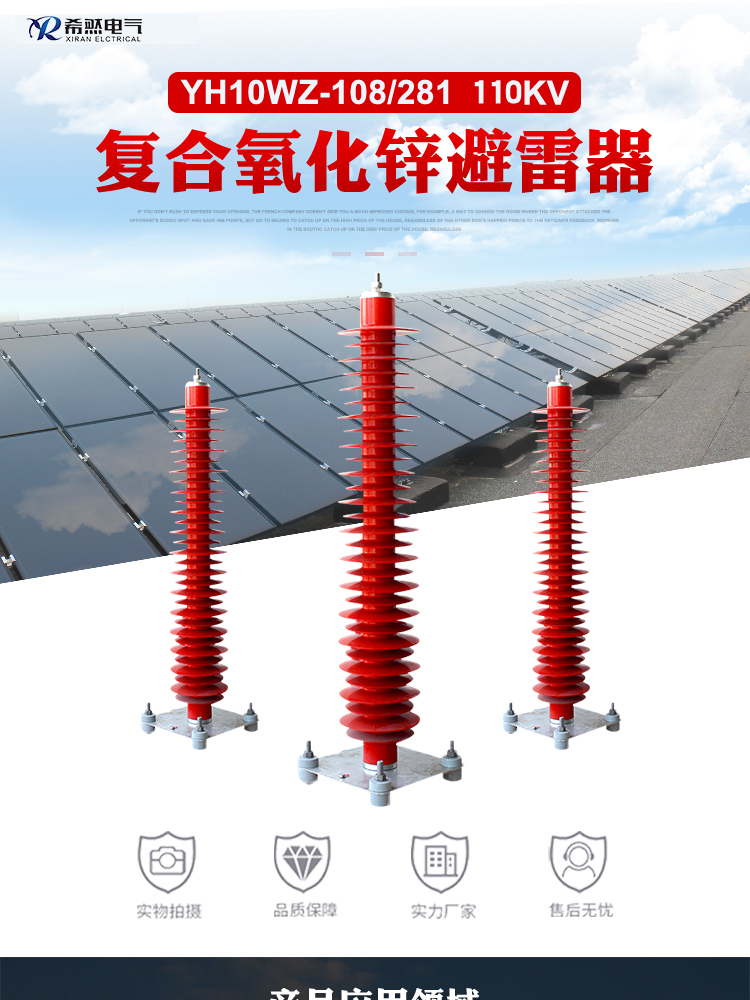

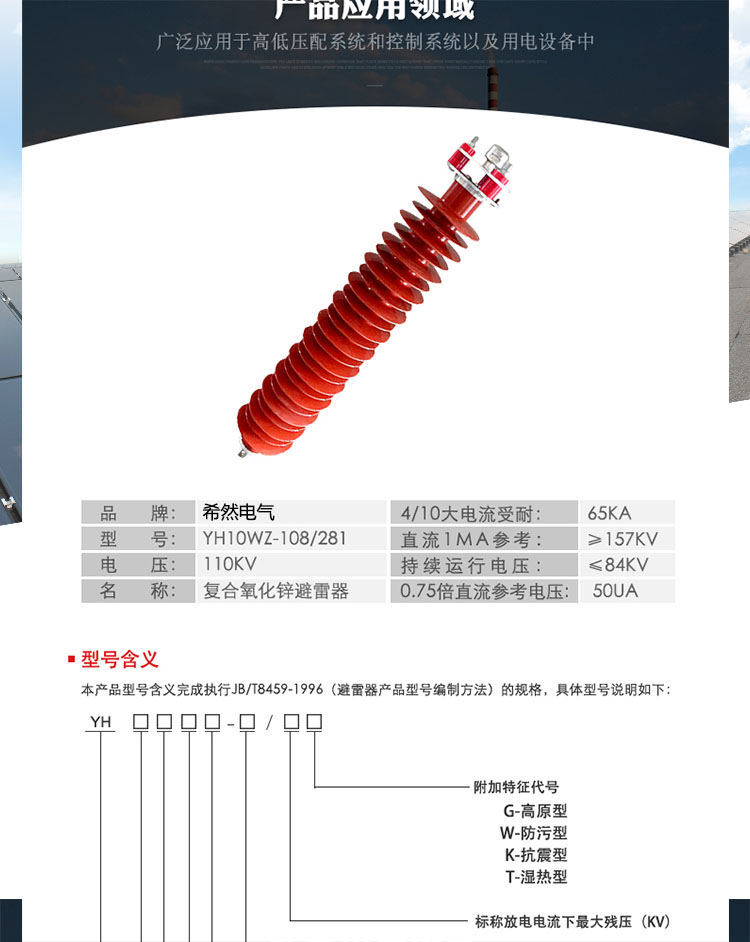

110千伏 HY5WZ-108/281电站避雷器 参数图纸
110千伏电站型氧化锌避雷器 型号
：
YH1.5W-60/144，避雷器YH1.5W-72/186
YH5WZ-100/260
YH5WZ-102/266
YH5WZ-108/281
YH10WZ-100/260
YH10WZ-102/266
YH10WZ-108/281
HY5WZ-100/260
HY5WZ-102/266
HY5WZ-108/281
HY10WZ-100/260
HY10WZ-102/266
HY10WZ-108/281
结构与原理
本产品有良好的飞线性氧化锌电阻片及新型的硅橡胶复合外套组装而成。由于氧化锌电阻片具有优异的飞线性富安特性，当系统出现危害电气绝缘的过电压时，电阻片呈现低电阻，使加于被保护设备上的电压限制在允许范围内，从而保护输变电设备绝缘免受过电压破坏。在正常运行电压下，电阻片呈现极高的电阻，在避雷器上仅流过微小电流，使系统与地绝缘。
氧化锌电阻片被密封在复合外套内，两端装有连接金具，内部用压缩弹簧压紧，整体灌封 。 硅橡胶复合外套避雷器具有体积小、重量轻的优点，便于运输及安装。它的防爆能力强，不容易碎。防污能力强，适用于特重污秽地区。
在线漏电流表反映通过瓷套和避雷器阀板外绝缘的电流和通过避雷器阀板的电流。
避雷器在线漏电流表读数异常增大，避雷器在线漏电流表在运行中读数异常增加时，应综合分析气候、环境和历史数据。天气潮湿，瓷套脏污时，漏电流表读数增加，晴天后漏电流表读数恢复正常。如果室外避雷器发现所有避雷器的漏电电流表读数普遍增大，可能是变电所环境脏乱、天气潮湿所致；如果室内避雷器发现所有避雷器的漏电电流表读数普遍
增大，可能是由于避雷器的外瓷套。
安徽希然电气有限公司
马经理：15385749359 v同步
24小时服务欢迎新客户
一、用途特点
氧化锌避雷器是目前国际zui先进的过电压保护器。由于其核心元件采用氧化锌电阻片，与传统碳化硅避雷器相比，改善了避雷器的伏安特性，提高了过电压通流能力，从而带来避雷器特性的根本变化。
二、工作原理
当避雷器在正常工作电压下，流过避雷器的电流仅有微安级，当遭受过电压时，由于氧化锌电阻的非线性，流过避雷器的电流瞬间达数千安培，避雷器处于导通状态，释放过电压能量，从而有效地限制了过电压对输变电设备的侵害。
结构特点
1、设计合理，结构新颖，技术性能可靠，外形小巧、重量轻，安装灵活，抗拉强度高，耐碰撞，运输无破损；
2、引用硅橡胶外套金属氧化物避雷器的优点，整体模压一次成形，具有良好的密封、耐污、防爆、防潮性能，介电强度高、散热性能好、具有较大的过电压能量吸收能力。
使用条件
a、海拔高度不大于2000米
b、环境温度：-40℃～+40℃
c、zui大风速不超过 35m/s
d、电源频率：48Hz～62 Hz
e、避雷器允许摆动，根据塔形，考虑悬挂方式
zui适宜
