对于断路器使用上面需要在不同的环境当中来进行使用，我们在对于不同的场地里面所依赖的依据都是各不相同的，所以我们很有必要来对于这些不同的结构有所认识，断路器有三种不同的结构且每一种上面都有各自的优势特点，水平式以及中置式还有CT外置式这样的结构方式，对于不同的使用环境上面这三类的结构都可以很有效的保障我们安全使用，使得使用者在使用的过程之中不会出现不知如何使用的事项保障了客户对于多种场合上的需求。
a、额定电压；
b、额定电流；
c、额定短路开断电流；
d、其它要求，如外壳材质，操作方式等

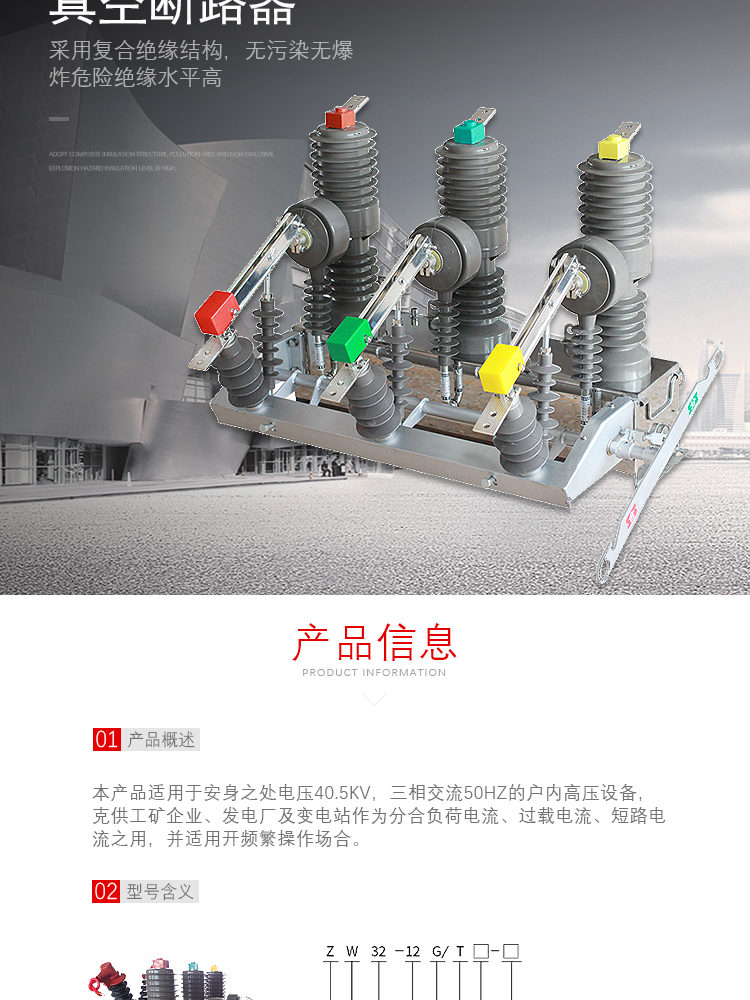

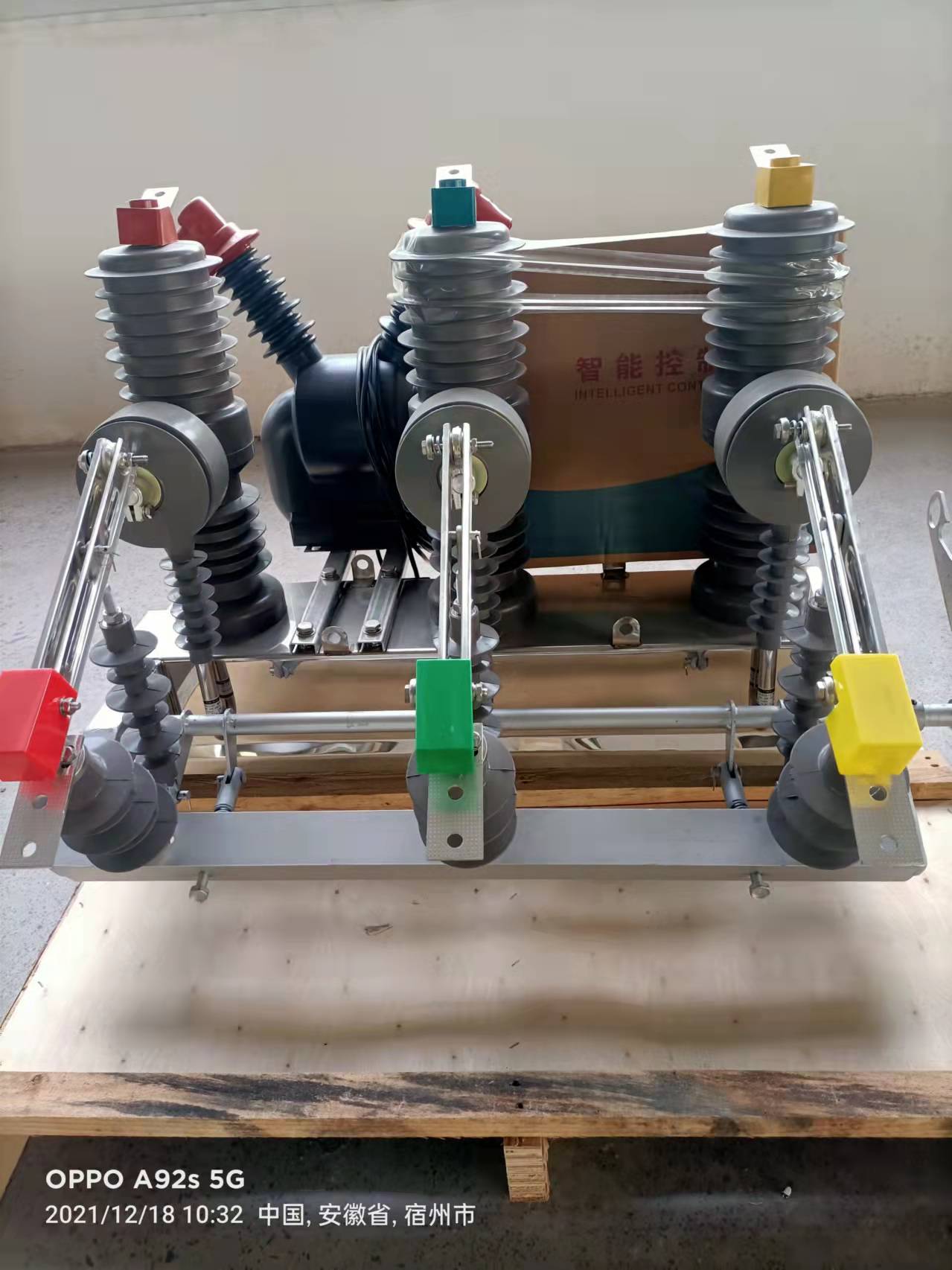

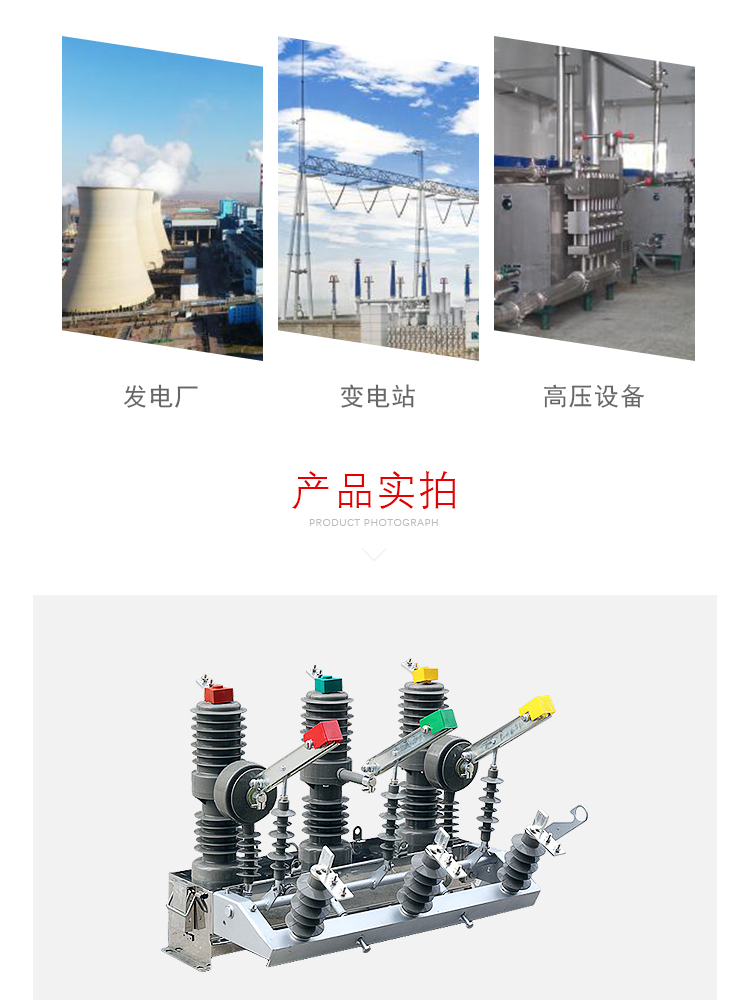

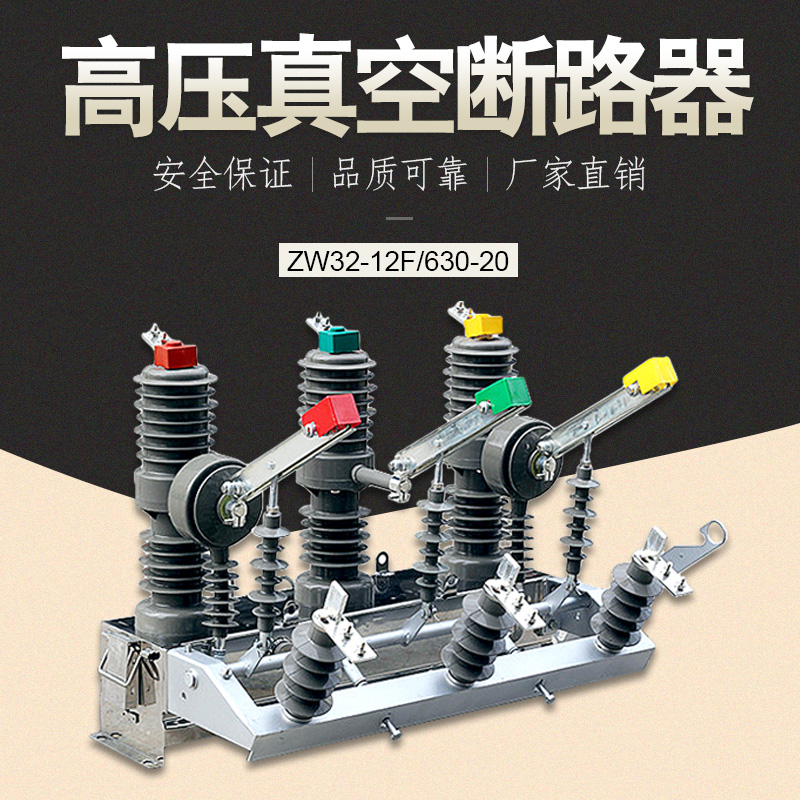

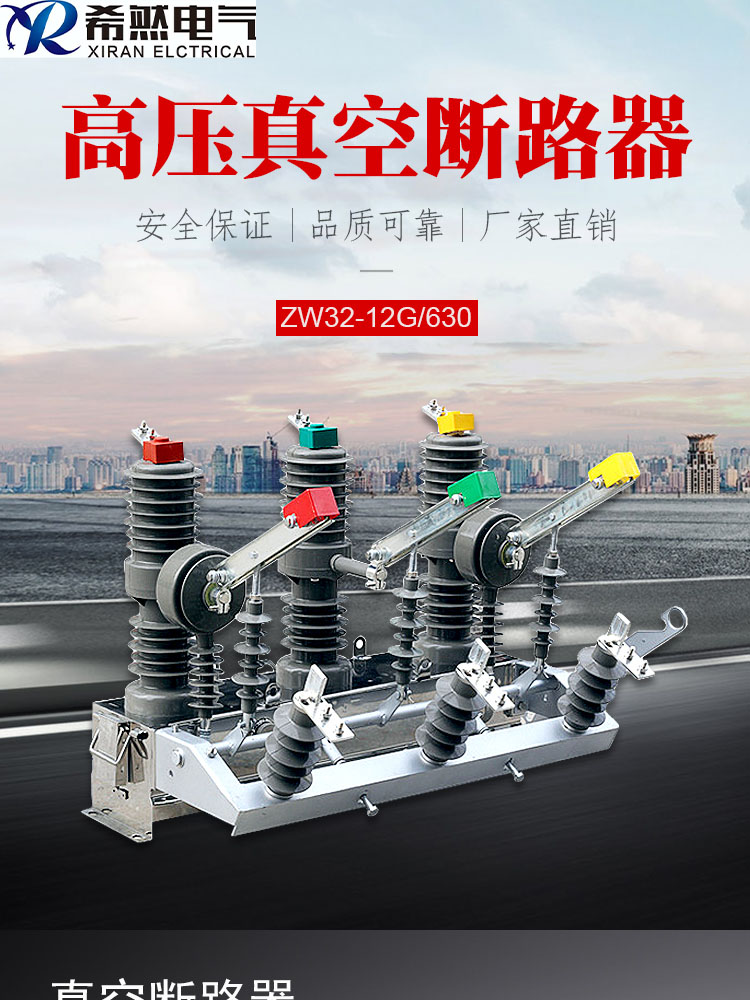

户外高压永磁真空断路器为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流和短路电流。适用于城市和农村电网中作保护和控制之用，更适用于频繁操作的场所。
断路器采用先进可靠的单稳态永磁操动机构，合闸位置由稀土永磁铁产生的磁场保持，省去了传统机构易损的储能、锁扣等机械装置，简化了结构，其零件数量较传统机构减少了70%以上，不仅简化了装配，而且大大提高了机构的可靠性和寿命。同时由于采用了电容作为操作电流，也避免了辅助电源波动对机构动作特性的影响。性能卓越的永磁操动机构可长期频繁操作，寿命可长达10万次，并真正做到永久性免维护。
断路器配套智能永磁控制器，不仅为永磁操动机构提供了稳定的工作电源，也为断路器提供了可靠的保护功能及控制手段，智能永磁控制器具有完整的合闸涌流、过流、短路等保护功能，各保护参数均连续可调；智能永磁控制器还具有就地操作及就地遥控操作功能，同时利用智能永磁控制器的RS232通讯接口，通过选用不同的通讯手段，断路器还可实现有线/无线/光纤等远程控制，实现电力系统的“四遥”操作。
使用环境条件
1.环境温度：-40℃ +~40℃ 日，温差不超过20℃ ；
2.污秽等级：不大于IV级；
3.海拔：不超过2500m;
4.风压:不超过700Pa(相当于34m/s);
5.无火灾、 爆炸、 化学腐蚀的场所；
6.无经常性的剧烈振动，地震烈度不超过8度。
结构特点
1、外壳采用优质不锈钢材料或普通铜板经达克罗防锈处理工艺再喷涂耐紫外线清漆而成，产品的防腐蚀性、防盐雾性等抗环境性能优良。
2、绝缘部分采用环氧树脂和硅橡胶负荷绝缘材料，绝缘等级高，防污秽能力强，具有耐臭氧、抗紫外线、疏水性和抗高低温能力。箱体内无变压器油、无六氟化硫气体，满足无油化改造和环境保护要求。
3、操作机构，分手动和电动两种，需要时可加装遥控操作装置和躲避合闸涌流装置。外供电源功率不大于70W，易于配备后备电源。设计独特的缓冲装置，性能优异，反弹小，噪声低。
4、灭弧室采用特种不锈钢钎焊技术，
5、电流互感器采用优质导磁材料及环氧树脂与硅橡胶负荷绝缘而成，具有容量大，动热稳定倍数高、精度等级高、免维护、可靠性高等优点。
5. 断路器结构特点
5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量
