氧化锌避雷器
一、氧化锌避雷器工作原理 1. 避雷器的作用
避雷器的作用是限制过电压以保护电气设备。避雷器就是在线路或设备上人为地制造绝缘薄弱点即间隙装置,间隙的击穿电压比线路或设备的雷电冲击绝缘水平低,在正常运行电压下间隙处于隔离绝缘状态,在过电压下间隙被击穿接地,放电降压起到保护线路或设备绝缘的作用。
2. 氧化锌避雷器(阀型避雷器的第三代产品) 工作原理
氧化锌避雷器是世界公认的当代防雷电器。其结构为将若干片ZnO 阀片压紧密封在避雷器瓷套内。ZnO 阀片具有非常优异的非线性特性,在较高电压下电阻很小很小,可以泄放大量雷电流,残压很低,在电网运行电压下电阻很大,泄漏电流只有50～150μA ,电流很小,可视为无工频续流,这就是可以做成无间隙氧化锌避雷器的原因,它对陡波和雷电幅值同样有限压作用,防雷保护功能完全是其突出优点。在我国先生产使用的正是无间隙氧化锌雷器,运行实践表明,它有损坏爆炸率高,使用寿命短等缺点。究其原因,暂态过电压承受能力差是其致命弱点。而串联间隙氧化锌避雷器仍有无间隙氧化锌避雷器的保护性能优点,同时有暂态过电压承受能力强的特点,是一种理想的扬长避短的产品,结合我国国情可在3～ 35kV 系统串联间隙氧化锌避雷器。
氧化锌避雷器的结构
复合外套氧化锌避雷器一般以下面几个主要部件组成：
ａ．串联的氧化锌非线性电阻片（或称阀片）组成阀芯；
ｂ．玻璃纤维增强热固性树脂（ＦＲＰ）构成的内绝缘和机械强度材料；
ｃ．热硫化硅橡胶外伞套材料；
ｄ．有机硅密封胶和粘合剂；
ｅ．内电极、外接线端子及金具。
安徽希然电气

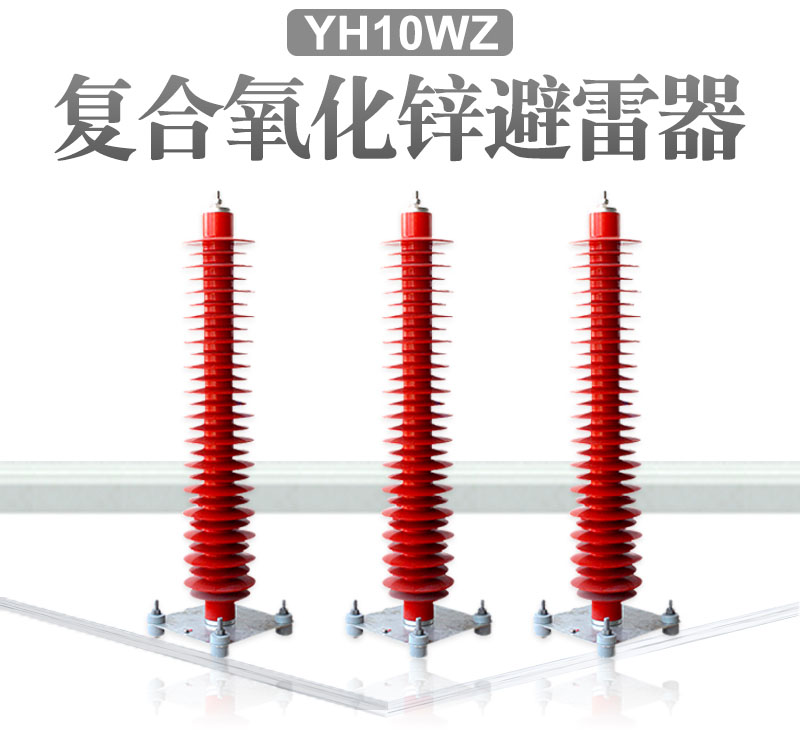

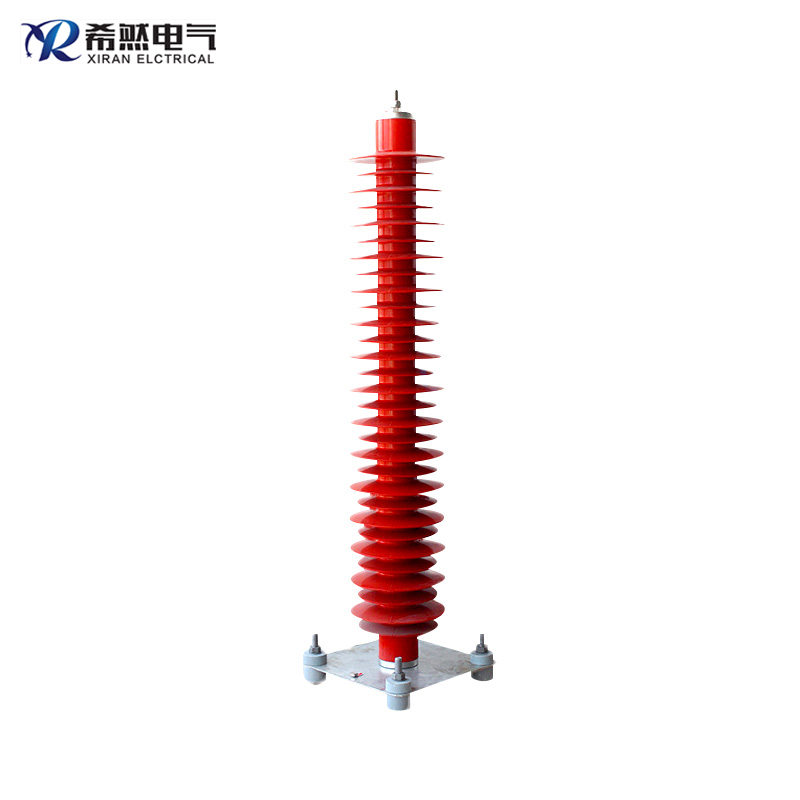

本公司生产的10-220kV级各种类型的氧化锌避雷器。除各项性能符合国家标准GB11032外，还有以下特点：
1 .实配直流参考电压高于国标规定值4%以上，有利于提高避雷器的稳定性。
2 .能量耐受能力裕度大，如10KV配电型避雷器2mA方波通流容量实际可达150A；4/10μs大电流冲击耐受能力达65KA。
3 .泄漏电流小，0.75倍直流1mA电压下的泄漏电流通常不大于20μA,而且耐老化性能好，长期使用稳定可靠。
4 .密封结构先进可靠，复合外套采取一次性整体模压成型。
5 .产品爬电距离大，耐污性能好。
6 .可根据用户要求进行设计和生产各类有特殊要求的产品。
