一、产品描述及功能优势
GW5-35、GW5-40.5、GW5-72.5、GW5-126型户外高压隔离开关是川龙电气主营产品之一,供高压线路在无载流情况下进行换接,以及被检修的高压母线、断路器等电气设备与带电高压母线进行电气隔离之用,在主闸刀处于正常分闸位置时,提供一个符合安全要求的可见的绝缘距离。
GW5隔离开关满足GB1985《交流隔离开关》及IEC-129(1984)《交流隔离开关与接地开关》标准要求。因此,它性能可靠、运行安全;而且体积小,结构简单,安装调试方便。由三个单极和机构组成,每个单极隔离开关由二个棒式支柱绝缘子分别固定在一个底座上,夹角为50°成一个V型结构,本体一侧瓷瓶转动,另一瓷瓶通过开关底座内的伞齿轮转动。主导电回路采用铜质材料,触头、触指局部两面镀银,通流能力强,操作机构采用CS17手力机构,质轻灵活,机构输出轴之间设计有机械联锁,并可配电磁锁,可确保防误操作,也可配用CJ6型电动操作机构,以利用户不同要求。是价格低廉的高压电器产品,广泛适用于电厂和电站中。

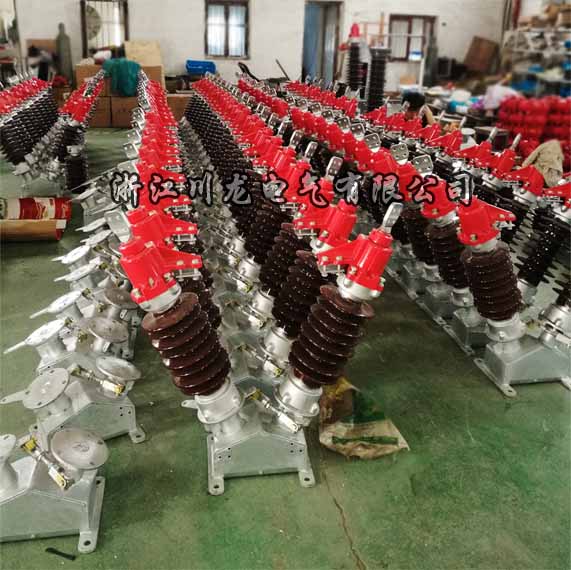

GW5-40.5型隔离开关是供高压线路在无载流情况下,进行切换线路以及对被检修的电气设备进行电气隔离的三极户外高压电器,产品性能满足GB1985《交流高压隔离开关和接地开关》及IEC-129(1984)标准要求。该型隔离开关为双柱式V型结构,自清洗效果好,防湿闪能力强,底座安装占地小,可正装侧装.
特点: 1、改进了轴承转盘结构,使轴承座实现了防水功能。且配有注油孔、调整螺钉,开关的整体性强且维护更加简单、方便。
2、导电杆与触头之间、导电杆与触指座之间均采用铜焊工艺,另外触指与触指座之间加装软连接,使产品的主回路电阻比采用螺钉连接的大幅减小,从而减少触头在运行中的发热问题。接地导杆采用导电性能优良的铝合金,触头部分采用紫铜件,导电杆与底座连接处及接地触指座之间均加装软连接,因此接地回路的接地可靠性大大的增强。
3、主导电外露部分均采用紫铜镀银的表面处理工艺,镀银处理,表面光洁、美观、抗腐蚀能力强、持久耐用。
4、改进轴与孔配合方式:铁与铜配合改为铜与铜配合或不锈钢与铜配合,解决了在户外长期使用出现的锈死现象。外露标准件采用不锈钢;金属件采用热镀锌处理,开关的耐腐蚀能力更强。
5、大量采用精铸件替代焊接件,减少焊接不牢等安全性问题。
GW4系列隔离开关GW4-12、GW4-15、GW4-20、GW4-27.5、GW4-35、GW4-40.5、GW4-72.5、GW4-110、型户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备,用于电压10~126KV的电力系统中,供在有电压无负载时分合电路之用,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离之用。其中防污型的隔离开关可满足重污秽地区用户的要求,并可以有效地解决隔离开关在运行中出现的污闪问题。GW4系列与CJ6系列电动操动机构组合,特别适合电力系统和电气化铁路领域对远距离分、合的需要。额定电流:200A~4000A不等。
GW4-40.5(630/1250)系列户外高压隔离开关 ,是三相交流50Hz的户外高压电器设备。适用于发电厂、变电站及大型工矿企业的三相交流50Hz户外电力系统中 ,供高压线路在无功情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离和分、合电路之用。具有安全可靠 、操作轻便 、灵活等特点。
该系列产品有下列品种:
1)按有无接地开关分:不接地、单接地(左接地和右接地)和双接地;
2)接地开关按承受的短路电流能力又分Ⅰ Ⅱ Ⅲ型;
3)按使用地区分:普通型、防污型、耐污型和高原型。
该系列产品的电器和机械性能符合国家标准GB1985《交流高压隔离开关和接地开关》的要求。产品抗地震性能良好,能满足地震烈度9度的要求。
