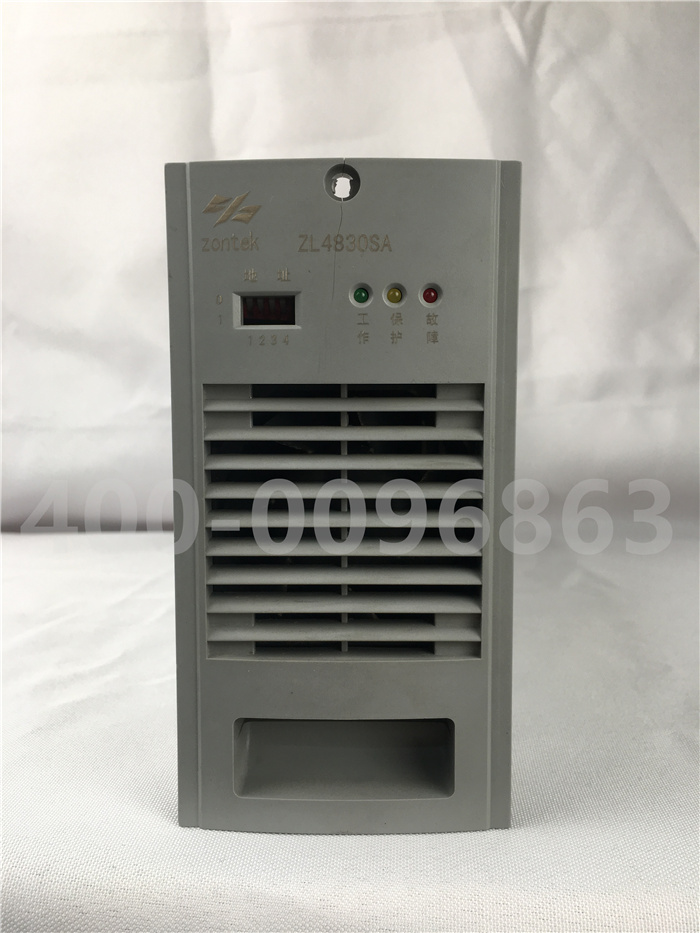

ZBD48240/30由48V30A高频开关整流模块构成，该模块采用了功率因数校正﹑PWM脉宽调制、平均均流和高可靠快速保护等先进技术，并将交流配电单元、直流配电单元、ZLPM-C01型监控模块、ZL4830SA型整流模块。ZLPM-C01型监控模块可以实现电源系统的本地自动管理，并具备RS232、RS485通信口，可与远程监控中心通信，实现对电源系统的远程监控，随时对系统的工作情况进行管理、监视和控制，并可随时查阅相关工作状态参数和故障历史记录，具有“遥测、遥信、遥控” 的功能。
ZBD48240/30电源系统的整流模块可根据用户的容量需求进行选配，监控模块也可以选配。监控模块能检测8路输出熔断器或空气开关的通断，具有二次下电保护功能和电池下限保护功能。直流配电可接2路电池。
ZBD48240/30电源系统适用于对中小型程控交换机、移动通信、卫星通信地面站、微波通信，也可对相应的其它通信设备供电。
二、系统的主要功能及特点
1.系列化设计制造，可为用户配备48V/60A、48V/90A、48V/120A、48V/150A、48V/180A、48V/210A、48V/240A等不同容量的系列产品。
2.电源控制技术与计算机技术有机结合，实现了实时监测、实时控制整流模块、交流配电单元和直流配电单元的各种参数及状态。
3.采用平均电流均流技术，整流模块电流不均衡度<±3%。
4.通过监控模块集中监控，具有“遥测、遥信、遥控”功能。
5.用户可根据具体情况选择交流输入方式：单相交流输入；三相交流输入；两路单相交流输入自动切换
6.两路三相交流输入自动切换。
7.交流输入部分加装防雷装置。
8.二次下电保护功能，电池过放电保护功能。
9.交直流配电一体化设计，即单个机柜上实现交直流配电，电源充放电管理和集中监控。
10.极宽的电网电压范围（130VAC～300VAC），适用于电力供应不稳定地区。
11.良好的电磁兼容性，可与程控交换机等设备设置在同一机房。
三、系统工作原理
整流模块输出端、负载和蓄电池并联在一起。市电正常时，电源系统以并联浮充方式工作，整流模块为负载提供工作电流，并且对蓄电池进行浮充充电。市电故障时，蓄电池放电，接替整流模块给负载供电。市电恢复正常时，整流模块重新投入工作，给负载供电，而且对蓄电池进行均衡充电，电池充满电后，电源系统自动进入浮充工作状态。
监控模块一方面接收交直流配电和整流模块的信息，进行相应的控制；一方面可通过多种通信方式连接后台计算机，以实现集中监控。
