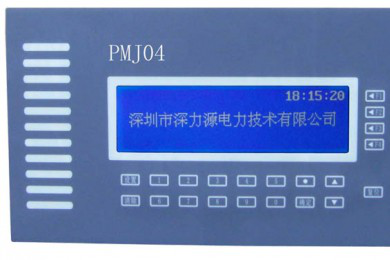

PMJ04液晶屏主监控，采用代传统的按键开关，可靠性高，美观大方，中文菜单全汉化显示，人机界面友好，操作方便，支持任何接线方案。监控系统采用积木式的结构设计,可与整流模块、交流监控单元、绝缘检测单元、电池巡检仪、开关量监控单元、降压硅链等组成任意容量的直流屏系统。适用于500KV到10KV不同电压等级的发电厂、水电站及各类变电站、开闭所、开关站和用户终端。
产品描述
一、适用范围
PMJ04监控系统可配置我公司7A及以上整流模块, 可支持单母线分段接线方案。
二、系统特点
1、 主监控采用240*64 LCD汉字菜单显示，按键式操作
2、 监控系统采用模块化积木式结构，多CPU分布式控制，内部通过RS485总线连接
3、 可选配电池巡检和馈线支路绝缘监测功能
4、 可选配我公司7A及以上的模块构成系统，组态灵活。
5、 支持单母线分段接线方案。
6、 可支持19/108节电池巡检。
7、 可支持母线绝缘60路检测。
8、 主监控提供RS232/RS485接口，内置RTU、CDT、MODBUS三种通讯协议,可与电站自动化系统连接。
三、技术参数
1、 交流输入： AC380V±15-20%（可设置），频率50Hz±10%
2、 输出电压： 180V – 286V 任意设定（220V系统）
90V – 143V 任意设定（110V系统）
3、 输出电流： 10A – 240A （220V系统配置24个整流模块）
20A – 480A （110V系统配置24个整流模块）
4、 电池容量： 任意容量的直流系统
5、 整流模块： 我公司7A及以上整流模块
6、 模块限流： 10% - 110% 任意设定
7、 工作效率： > 94%
8、 稳压精度： < 0.5%
9、 纹波系数： < 0.5%
10、稳流精度： < 0.5%
11、绝缘电阻： > 10MΩ
12、耐 压： 2KVAC一分钟无闪络、无击穿
13、电池充电管理：自动（用户可设定）
14、电池温度补偿：用户可设定
15、人机界面：240×64点阵LCD汉字显示，按键式操作
16、通讯接口：支持RS232和RS485通讯模式，支持CDT451-91和MODBUS通讯规约。
17、柜体尺寸：800×600×2260或800×600×236
