产品描述

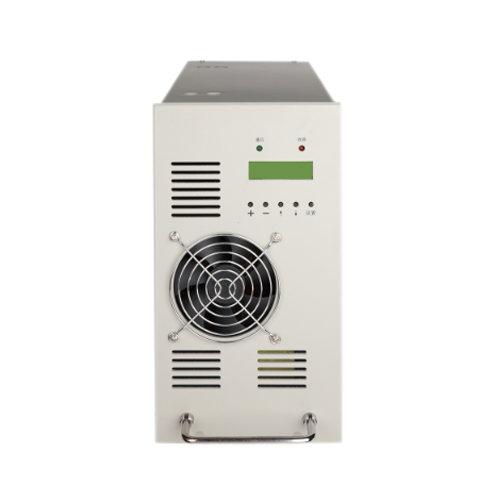

RT20A230X直流屏充电模块-高频开关电源模块，西安祥云电气有限公司是一家专业20年生产直流屏、直流屏充电模块厂家。
模块功能特点
LCD汉字显示，模块工作状态和工作参数一目了然，通过RS485接口，在系统主监控工作时，模块接收主监控发出的工作参数，无主监控器时，可以在模块面板上方便地设置模块工作参数。
软件校准技术：传统模块参数整定都采用电位器整定，但存在固有缺陷，如电位器漂移以及现场调整不便等问题；我公司生产的RT10A230X模块采用软件校准技术，模块内部没有一个电位器，通过按键和LCD显示可以校准模块输出电压、输出限流、电压测量、电流测量，模块参数整定方便快捷。
自主均流技术：模块采用自主均流技术，模块间均流偏差小于3%。
ZVS软开关技术：为了使开关电源能够在高频下高效率地运行，我公司不断研究开发高频软开关技术，已开发成功ZVS边缘谐振技术，使开关过程损耗大为降低，从而进一步减小体积、减轻重量、极大地提高模块性能。?交流输入
三相输入额定电压：AC380V，50HZ。
电压变化范围：AC323V-437V。
频率变化范围：50HZ±10%。
直流输出
输出额定值：?10A/DC220（110）V????RT10A230（115）X
??????? 5A/DC220V??????????? RT05A230X
输出电压范围：DC194V-291V（DC97V-145.5V）
输出限流范围：(5%-100%)×额定电流?稳压精度：≤0.5%
稳流精度：≤0.5%?纹波系数：≤0.1%
转换效率：≥94%（满负荷输出）
动态响应：在20%负载跃变到80%负载时恢复时间≤200цS，超调≤±5%
可闻噪声：≤45dB?工作环境温度：-5℃?--?+45℃?l?绝缘
绝缘电阻：直流部分、交流部分与机壳之间相互施加500V/50HZ的交流电压，绝缘电阻>2MΩ。
绝缘强度：交流部分、直流部分和机壳之间，分别施加50HZ??2KV?的交流电压，一分钟无击穿、无闪络。
模块四遥功能：
遥控：开/关机、均/浮充。
遥调：输出电压、输出限流均连续可调。
