1. 铸铝合金外壳,表面喷塑。

2. 内装万能转换开关、按钮、电流表(可按用要求装其他仪表)、指示灯。

3. 转换开关有30多种功能可由用户自由选择,可根据要求特制。

4. 万能开关操纵机构经过优化设计，可以自动找正,能能保证转动灵活，无卡滞现象。

5. 电流表量程由用户指定。

6. 钢管或电缆布线均可。

7. 产品出厂铭牌上只体现总单元内容,各分单元代号为订货参数。

8. 符合GB3836-2000,IEC60079标准要求。

用途：本产品适用于1区、2区危险场所，作为交流50Hz，电压至220/380V动力设备起动、停止控制使用。

产品详情

现场防爆按钮箱，现场防爆按钮柜，立式防爆按钮箱结构描述：

本系列控制箱为隔爆型或增安型，防护等级为IP65或IP54。箱体外壳由铝合金压铸而成，优质不锈钢、优质钢板压制焊接制成，箱体为立式、挂式，前开门。控制箱结构分为主空腔和接线腔，隔爆结构设计符合GB3836.1、GB3836.2的要求，电器元件均置于主空腔内，在电器安装板上。

基本技术参数

技术参数：

电源额定频率：50Hz 。

额定工作电压（AC）：380/660V。

额定工作电流：至250A。

防护等级：IP56

现场防爆按钮箱，现场防爆按钮柜，立式防爆按钮箱产品特点：

1.本产品内部可装按钮、指示灯、电流表、开关、电压表等各种仪表和控制需要的部分。适用于控制多台电动机，也可作为照明或仪表配电

2.可按客户要求加装防护箱，能够显示内部控制部分的显示，具有的户外防护效果。

3.内装电器元件可根据用户要求特制。

4.可在箱面操作或远程操作，也可两地操作。

5.布线方式，钢管或电缆、防爆软管均可。

现场防爆按钮箱，现场防爆按钮柜，立式防爆按钮箱结构要求

1. 控制箱所有紧固件应有防止自行松脱措施。

2. 控制箱的所有黑色金属零部件均应采取防锈措施。

3.控制箱应设有螺纹为M8的内外接地螺钉，并标注接地符号“〨”。

4.控制箱的操作手柄必须操作灵活，动作可靠，并应有清晰的“分”“合”标志。

5.控制箱绝缘材料组别为Ⅱ组的电气间隙不小于6㎜，爬电距离不小10㎜。

6.控制箱外壳材质宜采用含镁量不大于6%（质量比）的铸造铝合金或钢板焊接制造。

7. 控制箱外壳在明显处应设有清晰、凸纹标志“ExdeⅡBT4”或“ExdeⅡCT4”。

产品运输及贮存

1.控制箱在运输过程中，应有防雨雪侵袭的措施。

2.控制箱应贮存在空气流通，空气相对湿度不大于90%，温度不高现场防爆按钮箱，现场防爆按钮柜，立式防爆按钮箱于40℃，不低于-25℃的仓库中。

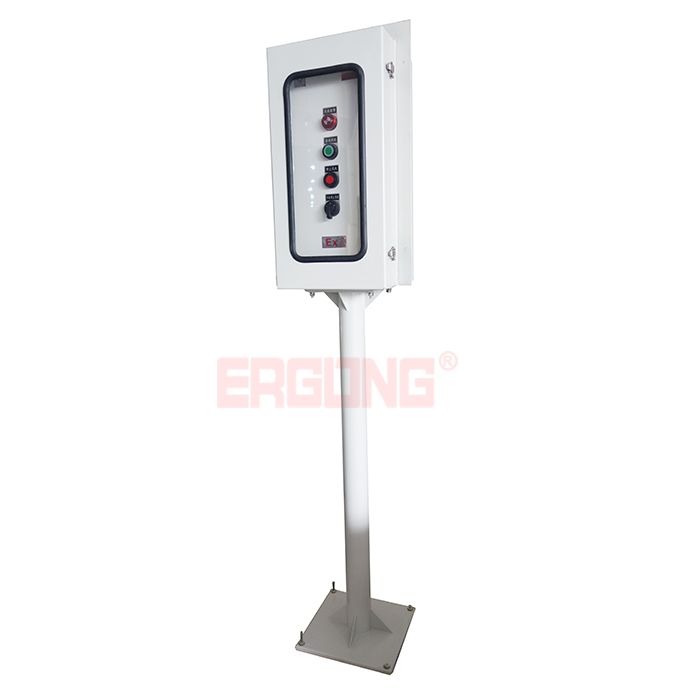

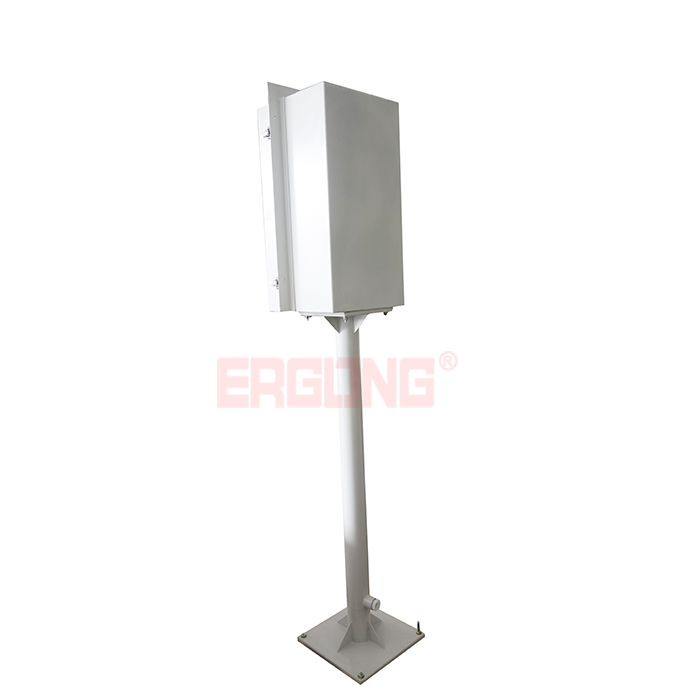

挂墙式bzc防爆操作柱型号

  注：该系列产品没一统一安装标准，客户根据控制需要，安装合适的电器元件。如转换开关、启停按钮、急停旋钮、电流表电压表、电位器等。可实现远程及现场控制。

  挂墙式bzc防爆操作柱型号产品简介

  环境温度-25°至55°

  安装高度不超过海拔2000m

  广泛应用于石油、化工、码头、食品 军工等工厂企业。

  挂墙式bzc防爆操作柱型号详细介绍

  防水防尘操作柱产品特点

  1.外壳采用优质铝合压铸而成。

  2.本产品采用曲路密封结构，直接用紧固件紧固，具有良好的防水防尘性能，防护等级为IP65。

  3.所有外露紧固件固均用不锈钢，密封件采用硅橡胶，耐油、耐酸、耐碱、耐高温、抗老化。

  4.三防操作柱适用于交流50Hz,电压380V以下,直流至440V以下，电流10A以内的控制电路中，作为工作现场中电动机的起停、控制转换、信号切换、仪表计量等显示之用。

  5.内装元件为特制配装元件。

  6.内装元件主要有：转换开关,按钮,电流表,指示灯等,可按用户要求装其他仪表。可实现各种元件的任意组合，满足用户设计要求。

  挂墙式bzc防爆操作柱型号常用规格如下：

  bzc-A2D1G 二钮一灯挂式

  bzc-A2D1L 二钮一灯立式

  bzc-B1K1 一表一开关防爆操作柱

  bzc-B1K1G 一表一开关挂式

  bzc-B1K1L 一表一开关立式

  bzc-B1D2K1 一表二灯一开关防爆操作柱

  bzc-B1D2K1G 一表二灯一开关挂式

  bzc-B1D2K1L 一表二灯一开关立式

  bzc-A3D3K1 三钮三表一开关防爆操作柱

  bzc-A3D3K1G 三钮三表一开关挂式

  bzc-A3D3K1L 三钮三表一开关立式

挂墙式防爆操作柱一般情况下，本系列产品的进出线方向为下进下出，电缆布线，用户有特殊要求请注明。
