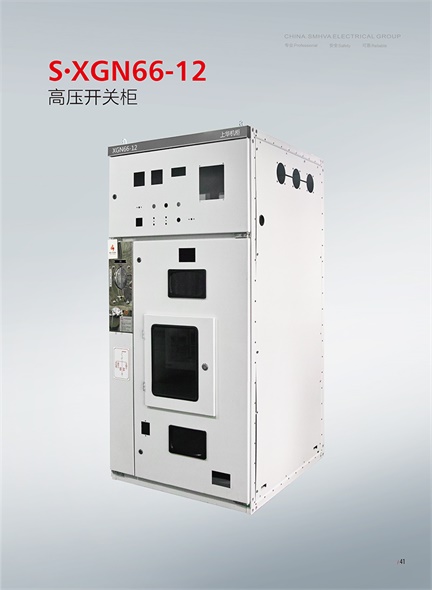

户外紧凑型 12KV高压开关柜XGN66-12

适用范围

XGN66-12箱型（户内）固定式交流金属封闭开关设备（以下简称开关柜）是新一代高压电器成套产品，符合guo jia标准GB3906《10-35kV交流金属封闭开关设备》和电力行业DLT404《户内交流高压开关柜订货技术条件》的要求，也满足标准EC60298《1kV以上52kV以下交流金属封闭开关设备和控制设备》的要求。

该产品吸收了国外的先jin技术，针对目前我国现有同类开关柜在运行中发生的事故率较高和体积庞大等问题而自行设计研制的。具有柜体体积小（仅普通开关柜体积的50?，断路器性能好，可靠性高，“五防”联锁机构可靠、简单等优点。

正常使用条件

1、环境温度上限+40℃，下限-10℃；

2、海拔高度不超过1000m；

3、空气相对湿度日平均值不大于95%月平均值不大于90%水蒸汽日平均值不大于2.2×10Mpa，月平均值不大于18×10Mpa；

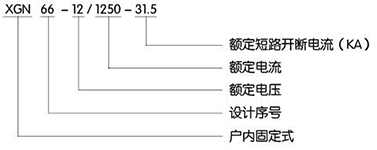

型号及含义

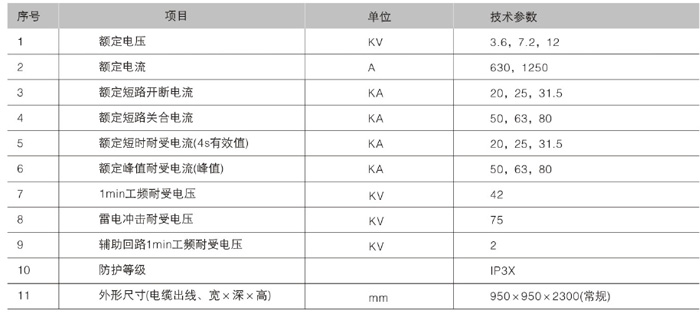

技术参数

主要用途和适用范围

开关柜适用于3.6-12KV三相交流50Hz单母线分段的户内成套装置，作为接受和分配电能之用，并具有对电路进行控制，保护和监测等功能，可适用在各类型发电厂，变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭站中。

产品结构

开关柜为箱式固定式结构，柜体由覆铝锌板经多重折弯后组装而成。开关柜后上部为主母线室，室顶部没有压力释放装置，前上部为低压室，小母线可从室底部用电缆连接，或在室顶布置铜管或铜棒；开关柜中下部贯通；母线室通过GN30型旋转式隔离开关与中下部保持电气连接；中部安装真空断路器，下部安装接地开关和出线侧隔离开关；后部安装电流互感器，电互感器，避雷器，一次电缆从柜后下部出线；柜底布置有接地母线，贯穿于整排开关柜；隔离开关与接地开关在柜前右部操作。

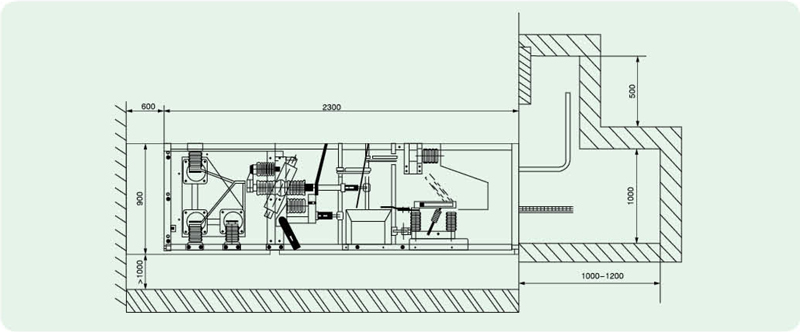

电缆进出线的布置参考图

主要结构和特点

1.柜体采用优质角钢焊接而成。

2.断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装ZN63AVS1-121断路器，并设有压力释放通道，确保人身安全。

3.采用先jin可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。先jin可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。

4.整柜防护等级IP2X。

5.设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求。

6.具有可靠的接地系统。

7.门上装有观察窗，可清楚观察到柜内元件地工作状态。

8.操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用。

9.进出线电缆低于柜底前部，方便用户连接。

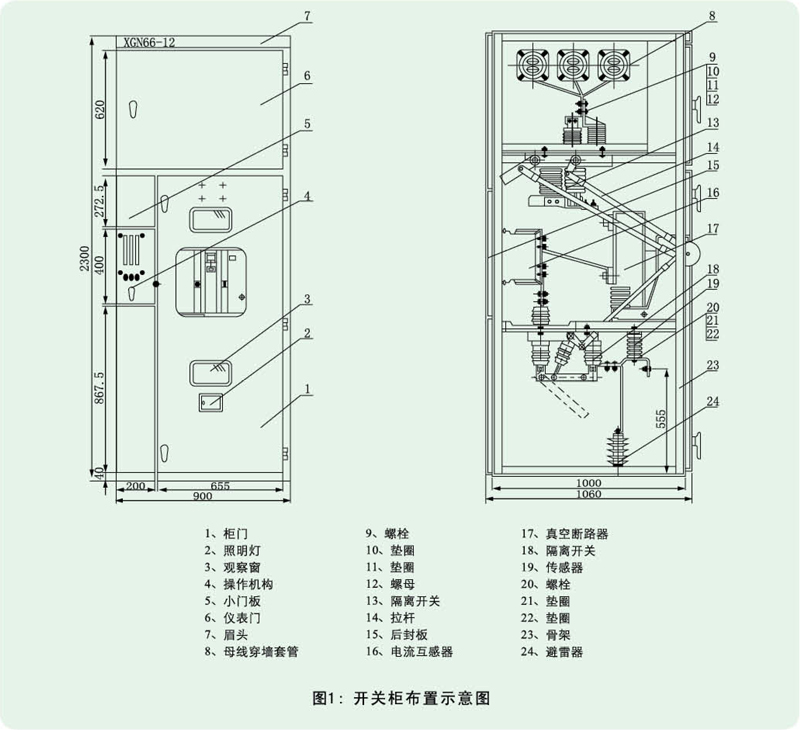

布置示意图

安装

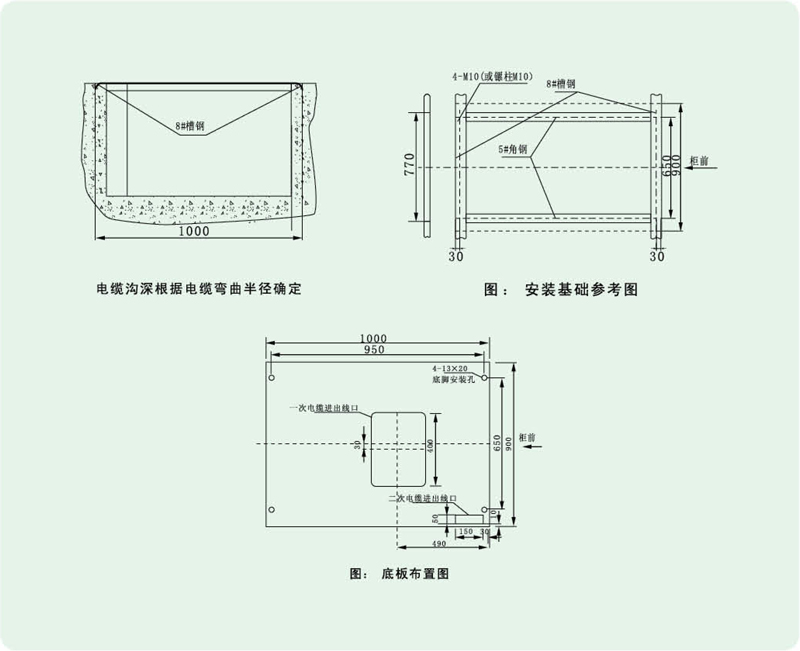

1、安装基础参考下图，基础槽钢突出地在1-3mm、每米范围内不平度不超过1.5mm，全长范围内不超过5mm。

2、将开关柜按顺序放置于基础上，调整好安装的位置，然后用M12螺栓或者用点焊方法进行固定死，柜与柜间用M8螺栓并紧。

3、拆开后盖板安装主母线和一次电源，端子接触面应注意清理干净并涂中性凡士林，安装好后封堵电缆孔。

4、连接柜间接地母线，使沿开关柜排列方向连成一体，检查工作接地和保护接地是否有遗漏，接地回路是否连接导通，工作接地电阻应不大于1000uQ，保护接地电阻应不大于4Q。

5、安装二次电缆，电缆由柜前底部引入，顺测壁进入低压室，分接于端子排上；或由柜顶二次小母线上引入低压室，装好后封堵电缆孔。

6、清理柜内灰尘杂物。

订货须知
a、一次线路方案的系统图，柜体排列图；
b、二次回路接线原理，端子排列图如端子无排列图时按制造厂规定；
c、柜内电器元件的型号、规格、数量表；
d、主母线、支母线的材质、规格；
e、如有母线桥，应提供跨距尺寸；
f、开关柜使用在特殊环境条件，应在订货时提出；
g、需要附件、备件时，应提出其种类和数量；
h、需方要求提供水平母排，则必须在合同中指明。
