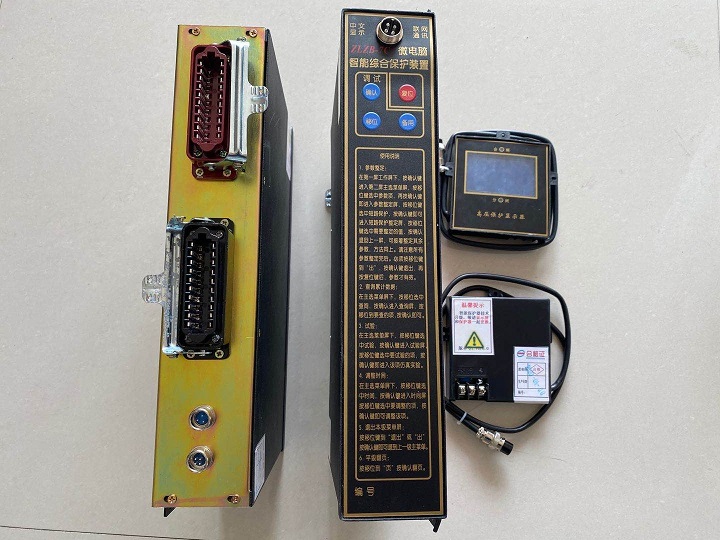

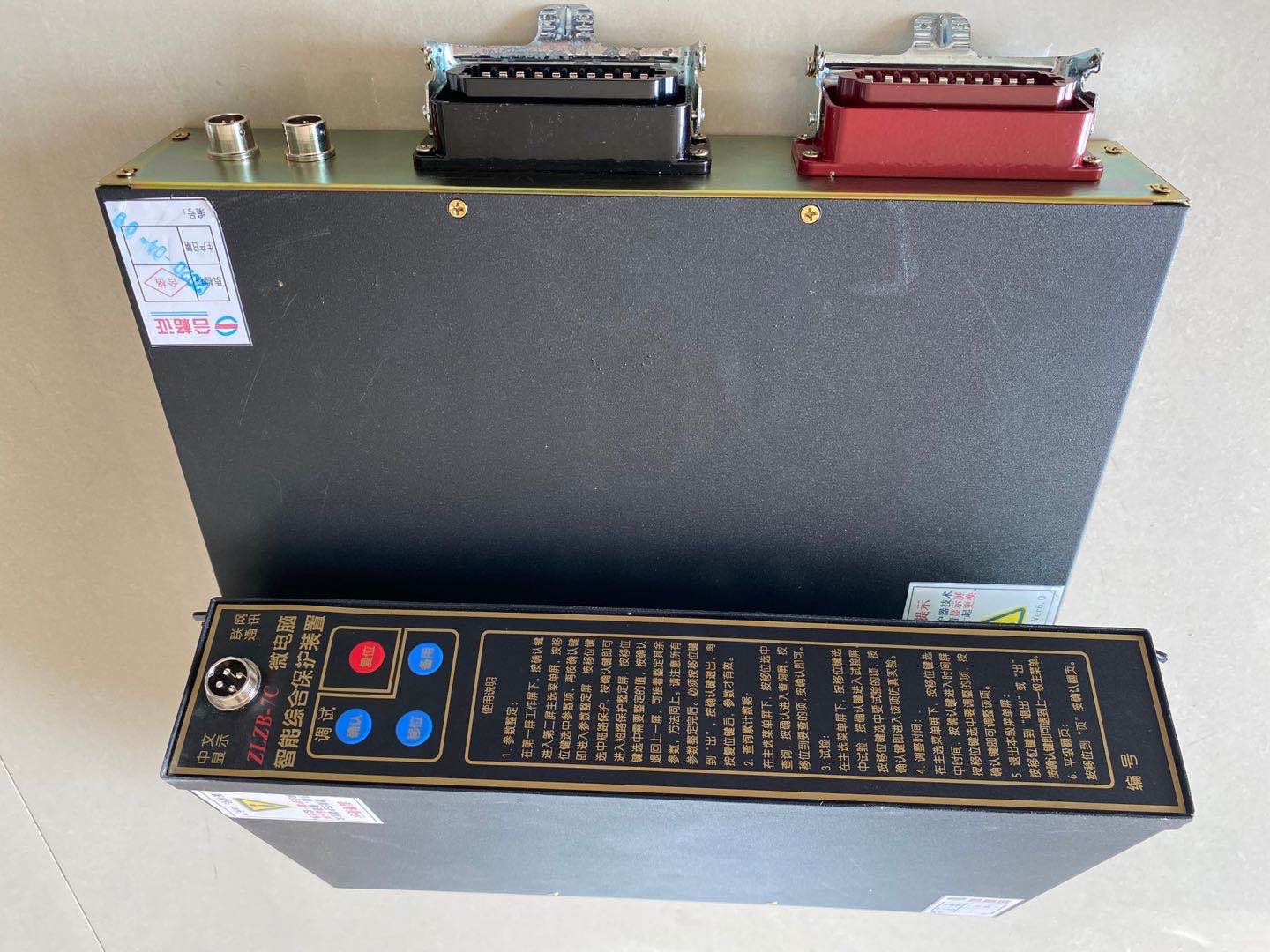

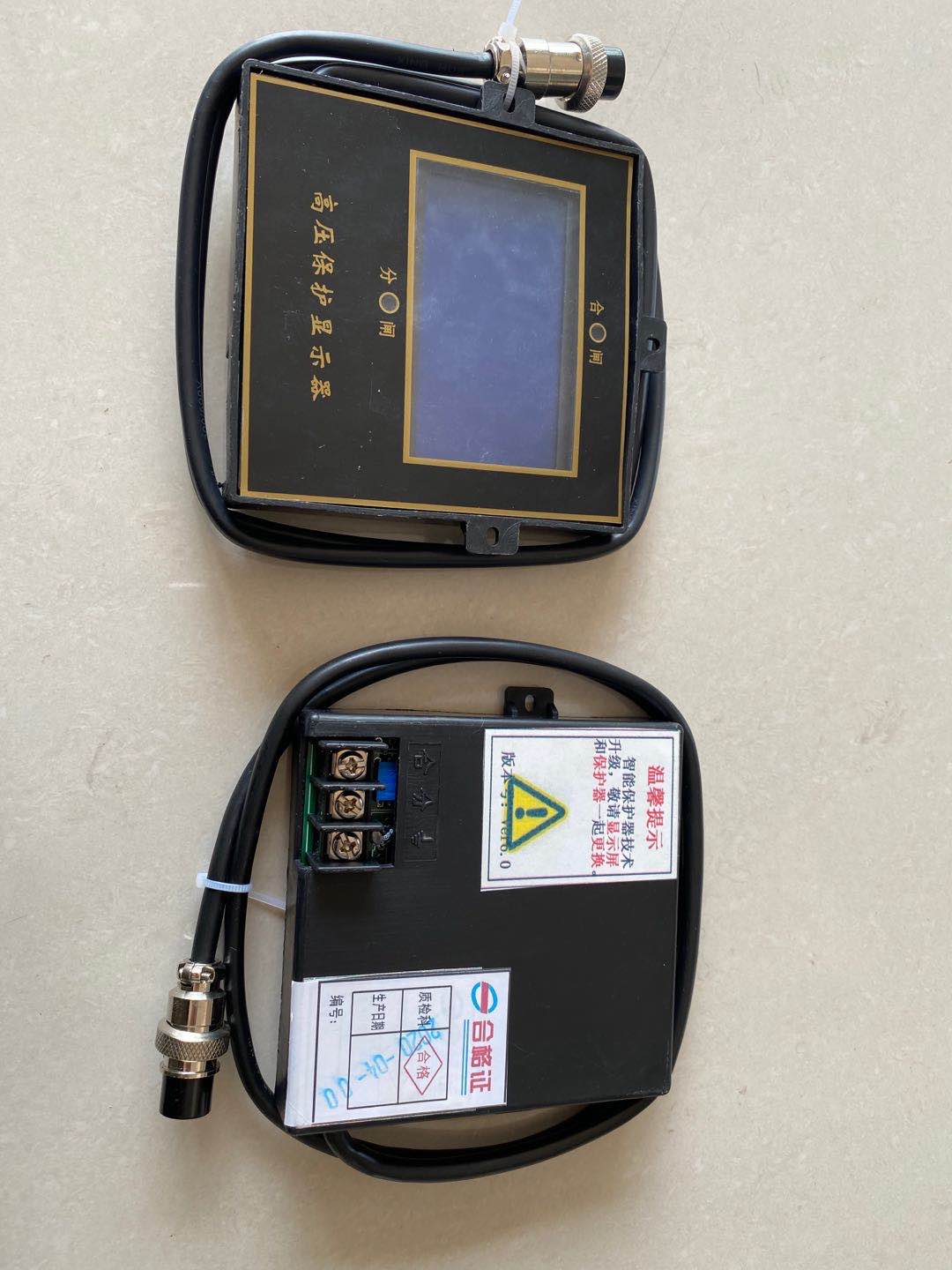

生产厂家ZLZB-7T微电脑高压智能综合保护器

适用于煤矿井下6～10KV电压等级的中性点不接地或中性点经消弧线圈接地的系统，保护装置集保护、监测、控制、录波、通信于一体，对井下的高压开关起到监控和保护作用。

ZLZB-7T微电脑智能综合保护装置主要保护功能有：速断、过流I段、过流II段、过载反时限、相不平衡、零序过流、零序过压、方向型漏电、过电压、欠电压、绝缘监视、风电瓦斯闭锁等，另外具有辅助电能计量。本保护器测量精度高、动作速度快且各个保护功能的定值和延时均可独立整定，便于开关的上下级配合，解决井下高压配电线路越级跳闸问题，有效避免井下终端设备故障时越级跳闸到地面变电所，提高供电可靠性。保护系统集保护、测控、通信为一体，实现矿井的综合自动化。
本装置可安装在BGP系列及PBG系列等矿用隔爆型高压开关内使用，可替代目前大多数单片智能保护器装置，实现老开关的改造、更新，实现煤矿电网系统的现代化管理，同时保证井下电网的安全运行。

2.产品特点

l 更快的运算速度，更高的采样度，采用美国TI的16位高速DSP芯片，双极性A/D转换器，快速FFT运算。
l 保护器内部使用电力系统专用互感器进行高保真采样，保证了装置能测量到20倍额定电流且线性度优良，有利于保护运算结果的正确可靠。
l 大电路板整体设计，真正达到防潮、抗振动，适合安装于井下潮湿、高温的现场环境下运行。
l 装置自带大电流操作回路，在弹操结构的开关中不需要附加中间继电器就可带动合闸电机进行合闸操作。
l 采用128×64大点阵蓝膜液晶汉字显示器，外形美观。
l 兼有遥测、遥控、遥信、遥脉功能。
3 先进技术指标
3.1 工作环境要求
正常工作温度：-15℃～+50℃,24小时内平均温度不超过35℃，(-40 ℃～+70℃，可由用户指定选择)。
贮存及运输温度：-25 ℃～+70 ℃,在值下不施加激励量,装置不出现不可逆的变化,温度恢复后,装置应能正常工作。
3.2 功率消耗
交流电流：＜ 1VA/相（In=5A）
＜ 0.5VA/相（In=1A）
交流电压：＜ 0.5VA/相
直流：正常时＜ 10W
跳闸时：＜ 15W
3.3 主要保护功能配置
装置主芯片采用德州仪器的TMS320C2000系列DSP器件，拥有更快的运算速度，因此我们配备更强大的保护功能、更加的保护定值。
以下列出了本装置配备的保护功能。因三段式电流保护的辅助功能不常用，配备闭锁元件和方向性元件时需用户在订货时指定。
速断保护功能
过流I段保护功能
过流II段保护功能
过载反时限保护功能
零序过流保护功能
零序过压保护功能
方向型漏电保护功能，带方向型保护
欠压保护功能，带断相保护
过压保护功能
绝缘监视保护功能
风电瓦斯闭锁保护功能
相不平衡保护
1 保护原理
