沪东QBZ-80/1140矿用隔爆型真空电磁起动器自动抽水

QBZ—200(120、80、60、30)A/1140（660、380）V

一、用途

QBZ系列矿用隔爆型自动抽水电磁起动器（以下简称起动器），主要用于煤矿井下自动抽水功能、主要用于交流50HZ、电压1140、660、380V的线路中、额定工作电流至200A以下型三相异步电动机，可以实现有水自动起动、无水自动停机（可以在停机时进行换向）

二、使用范围

1、海拔高度不超过2000m

2、运行环境温度为-5℃~+40℃

3、周围空气相对湿度不大于95%（+25℃）

4、在有气体（甲烷）混合物的矿井中

5、在无明显摆动和冲击振动的地方

6、在没有雨水侵袭的地方

7、与垂直面的安装倾斜度不大于15℃

8、与无破坏绝缘的气体环境中

9、污染等级：3级。安装类别：III类

三、结构概述

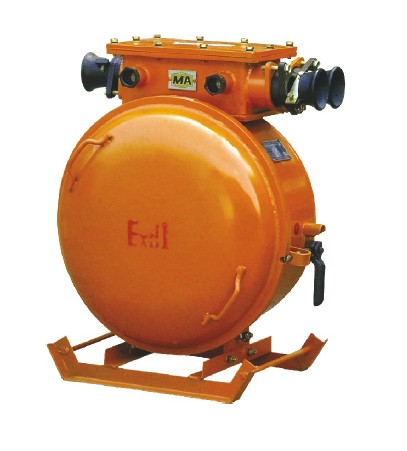

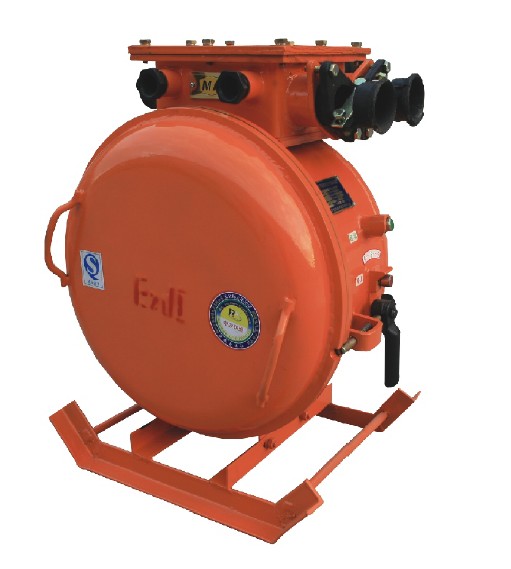

起动器外壳为圆形，有凸出的底和盖，隔爆外壳分隔为接线腔与主腔。接线腔在主腔上方，集中了主回路与控制回路的进出线端子。接线腔两侧各有主回路进出线喇叭口和控制电路进出喇叭口。

主腔由主腔壳体与前门盖组成，外壳与门盖之间采用转盖式结构。外壳右侧装有换向开关操作手柄，用于合分电源。起动和停止按钮，可就近操作。并有的机械电气联锁，保证当隔离换向开关合上后壳盖打不开，只有按下停止按钮，退出闭锁螺杆，才能打开壳盖。

四、结构与电气原理

1、结构概述

起动器由隔爆外壳和本体组成，壳体上部设有接线腔，X1、X2、X3，电源输入D1、D2、D3为负荷输出，接线腔内设有6个小接线柱，右边设有隔离换向开关的操作手柄用来换向和接通电源，盖子和操作手柄之间有机械联锁，当隔离向开关拔到断开位置时，主腔的盖子才可转动的开，外壳为圆形。

2、工作原理

CTSS拨到自动位置，再把扭子开关也拨到自动位置，9#线为水底线，8#线为低水位自保线，13#为水位控制线，当水位到达13#线时，起动器将自动起动抽水，当水位低于8#线时，将自动停止

CTSS拨到手动，再把扭子开关拨到手动，把接线腔的2和9#连接这样可以用起动按扭和停止按扭控制本台起动器，CTSS拨到手动位置时，它的故障点，已经自动短接，自动抽水功能失效（CTSS和扭子开关位置要一样方可使用）。

a、起动：按下起按扭QA，中间继电器闭合，真空接触器得电，接触器吸合，负载得电动行。

b、停止：按停止按扭TA，中间继电器失电，真空接触器断开，

c、保护器功能：当主线路出现短路、过载、短相时电子保护器3#和4#线故障线会断开，继电器失电，从而接触器断开。

d、漏电闭锁功能：当负载线路绝缘电阻低于规定时，保护器3#和4#线断开，起动器不能起动。漏电故障排除后方可起动。
