GW4-40.5智能单双接地交流高压隔离开关_高压隔离开关

GW4-40.5智能单双接地交流高压隔离开关

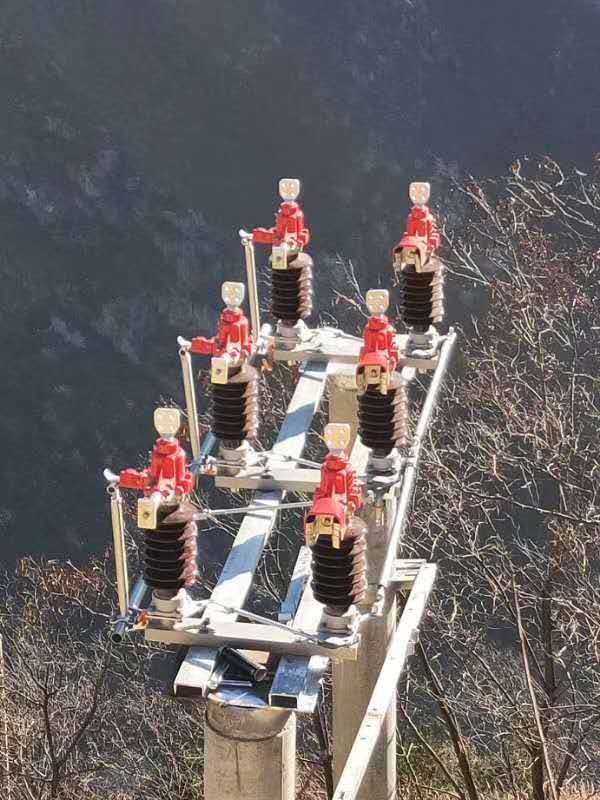

GW4- 40.5、72.5、126(W)Ⅲ/630、1250、1600、2000型双柱式水平断口水平Ⅱ型旋转式户外三相交流高压隔离开关(以下简称GW4Ⅲ)，是供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离之用。
GW4Ⅲ型户外交流高压隔离开关符合以下标准：
GB1985-89《交流高压隔离开关和接地开关》
IEC129（1984）《交流高压隔离开关与接地开关》
IEC694（1980）《高压开关设备和控制设备标准的共用条款》
2、使用条件
a. 环境温度：-40℃～+40℃；
b. 海拔高度：不超过2000m；
c. 环境污秽等级为Ⅱ、Ⅲ、Ⅳ级；
d. 覆冰厚度不超过10mm；
e. 风压不超过700Pa；
f. 地震烈度：8度及以下地区
g. 安装场所应无易燃、易爆危险，化学腐蚀及剧烈震动。
3、产品特点
GW4III型户外交流高压隔离开关是我公司在GW4G和GW4Ⅱ的基础上，研制开发的符合国电公司隔离开关完善化要求的新型隔离开关。
它具有以下特点：
a.品种规格齐全，技术参数高，适用范围广。主刀即可配人力机构(CS17IV)，也可配电动机构(CJ6或CJ2-XG)，安装方式可靠。
b.采用新U型触指和弯曲成形触头，触指与触座采用新型通流结构，绝缘触指弹簧等措施，确保产品的通流能力。
c.采用全密封结构轴承座，转动环节采用无油轴承，传动轴销采用不锈钢材料，钢制件和标准件渗锌，接线座、主刀导电管、接地刀管采用密封式结构，镀锡接地纺织带来提高产品的防锈蚀能力。
d.采用简单可靠的机械传动方式，主刀增加分合闸限位等措施来提高产品的动作可靠性。
e.新改进设计的CS17IV系列机构，防尘、防水、防锈蚀能力强。
f.垂直传动杆和水平传动杆均采用U型螺栓和抱箍的连接方式，取消现场焊接，方便用户现场安装、调试、拆卸及维护。
g.可供全套钢制热镀锌基础架和垂直、水平传动杆，供用户选用。

GW4-10/630A
GW4-10D/630A
GW4-10DW/630
GW4-10/1250A
GW4-10D/1250A
GW4-10DW/1250A
GW4-15GT/630A
GW4-15GTW/630A
GW4-15TD/630A
GW4-15TDW/630A
GW4-15GT/1250A
GW4-15TD/1250A
GW4-15TDW/1250A
GW4-35G/630A
GW4-35GD/630A
GW4-35GDW/630A
GW4-35G/1250A
GW4-35GD/1250A
GW4-35GDW/1250A
GW4-126/630A
GW4-126D/630A
GW4-126DW/630A

GW4-126/1250A GW4系列隔离开关GW4-12、GW4-15、GW4-20、GW4-27.5、GW4-35、GW4-110、GW4-72.5型户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备，用于电压10~110KV的电力系统中，供在有电压无负载时分合电路之用，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电器隔离之用。其中防污型的隔离开关可满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现的污闪问题。 GW4系列与CJ2、CJ5、CJ6、CJ11系列电动操动机构组合，特别适合电力系统和电气化铁路领域对远距离分、合的需要。额定电流：200A~4000A。该系列产品有下列品种： 1）按有无接地开关分：不接地、单接地（左接地和右接地）和双接地； 2）接地开关按承受的短路电流能力又分Ⅰ Ⅱ Ⅲ型； 3）按使用地区分：普通型、防污型、耐污型和高原型。该系列产品符合国家标准和IEC标准的各项要求，产品抗地震性能良好，能满足地震烈度9度的要求。
