电绝缘性能试验 |
胶垫厚度 |
工频耐压实验要求时间 |
工频耐压实验标准值 |
工频耐压实验实测时间 |
工频耐压实验实测值 |
10KV |
5mm |
1分钟 |
10KV |
2分钟 |
≥15KV |
15KV |
6mm |
1分钟 |
10KV |
2分钟 |
≥15KV |
25KV |
8mm |
1分钟 |
25KV |
2分钟 |
≥30KV |
35KV |
10mm |
1分钟 |
35KV |
2分钟 |
≥35KV |
35KV |
12mm |
1分钟 |
35KV |
2分钟 |
≥35KV |
1)斑痕深度和高度没有超过胶板厚度公差
2)气泡每平米内,面积小于1cm的气泡不超过5个,任意两个气泡间距离不小于40mm。
3)杂质深度及长度不超过胶板厚度的1/6
4)边沿不齐或海面状宽度不超过10mm,长度不超过胶板总长的1/10
5)没有裂纹
1)拉伸强度(Mpa)≥5.0
2)扯断伸长率≥250%
1)耐电压试验:25KV(有效值),保持1min,应无击穿现象
2)击穿电压试验≥35KV(有效值)

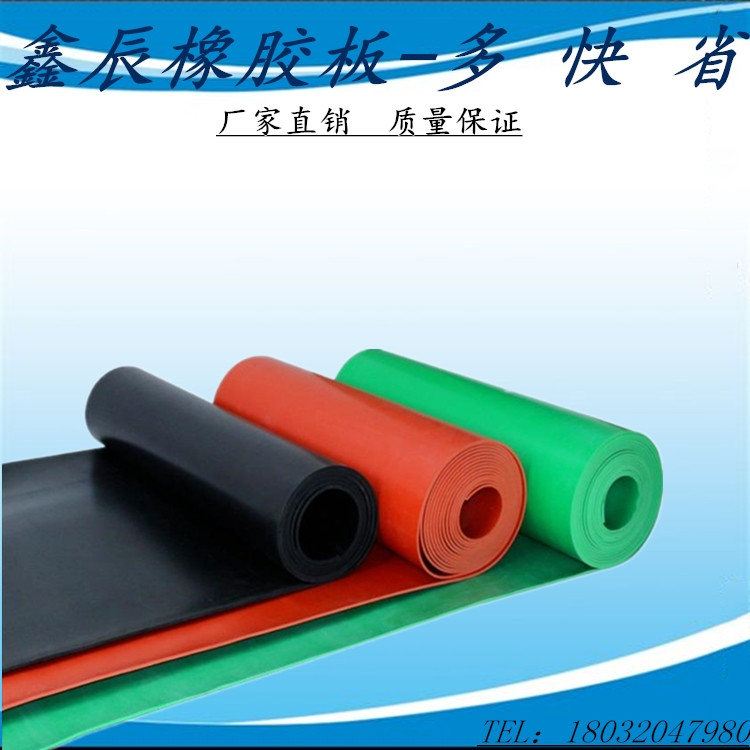

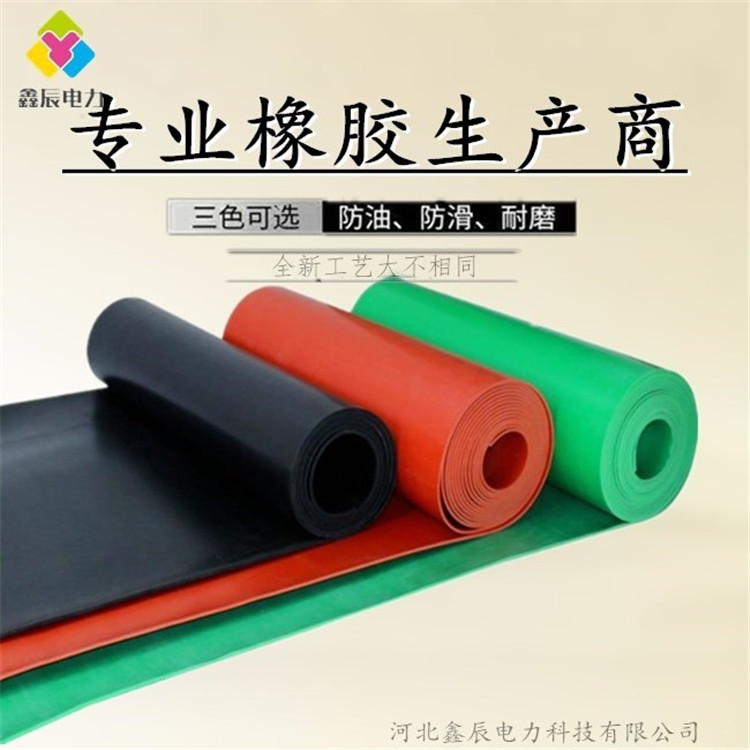

(1)、按颜色分为:红色绝缘胶板、黑色绝缘胶板、绿色绝缘胶板、灰色绝缘胶板
(2)、按电压等级分为:5KV、10KV、15KV、20KV 、25KV、30KV、35KV
(3)、按厚度可分为:3mm、5mm、6mm、8mm、10mm、12mm
(4)、按名称可分为:绝缘胶板,绝缘胶垫,绝缘板,绝缘毯,绝缘橡胶板,电绝缘胶板
颜色:黑色 红色 绿色
特点:耐压,耐高温、防腐蚀、
类别:有味 无味
一般规格:800mm*800mm 600mm*800mm 也可根据客户要求定做、定重耐压
绝缘胶垫种类:种类:绝缘胶垫(绝缘胶板)阻燃胶垫阻燃绝缘胶垫防静电胶垫
绝缘胶垫规格;
①绝缘胶垫 按照电压等级可分为:5kv,10kv,20kv,25kv,35kv
②绝缘胶垫 按颜色可分为:黑色胶垫,红色胶垫,绿色胶垫
③绝缘胶垫 按厚度可分为:2mm,3mm,4mm,5mm,6mm,8mm,10mm,12mm.
④适用范围: 适用于电器设备辅助防护,发电机房、操作车间、配电房等场所。
⑤绝缘胶垫常规宽度1米宽;1.2米宽;1.5米宽;均可定制 :15931084808
⑥防滑绝缘垫(防滑绝缘胶垫) 防静电胶垫(阻燃绝缘胶垫)
