户外高压计量箱10KV干式高压互感器

户外高压计量箱10KV干式高压互感器（组合式互感器），分别适用于50Hz三相交流、额定电压为6KV、10KV电网上用作电能计量，并安装在供电变压器高压侧，仪表箱内装三相有功电度表及无功电度表各二只，是用来直接测量高压线路中，无论正向送电或反送电，均能有效地计量有功和无功电能的计量设备。对防止窃电节约能源，加强供电管理具有重要作用。
二、使用条件
1.安装场所：户外；
2.环境温度： -25'C~+40'C的范围内，空气湿度不大于85%;
3.海拔：海拔2500米以下使用；
4.安装场所无腐蚀性的气体。
三、结构简介
本产品由三相二元件组合互感器和仪表箱两大部分组成。三相二元件组合互感器由两只单相电压互感器（PT）及两只电流互感器（CT）组成，PT、CT均为电磁式，两只PT绕组采用V/V接法组成三相测量装置，两只CT的一次绕组分别与电网A、C相串联。计量部分有带止逆器的三相有功、无功电能表各二只，实现正向送电和反向送电的电能计量。

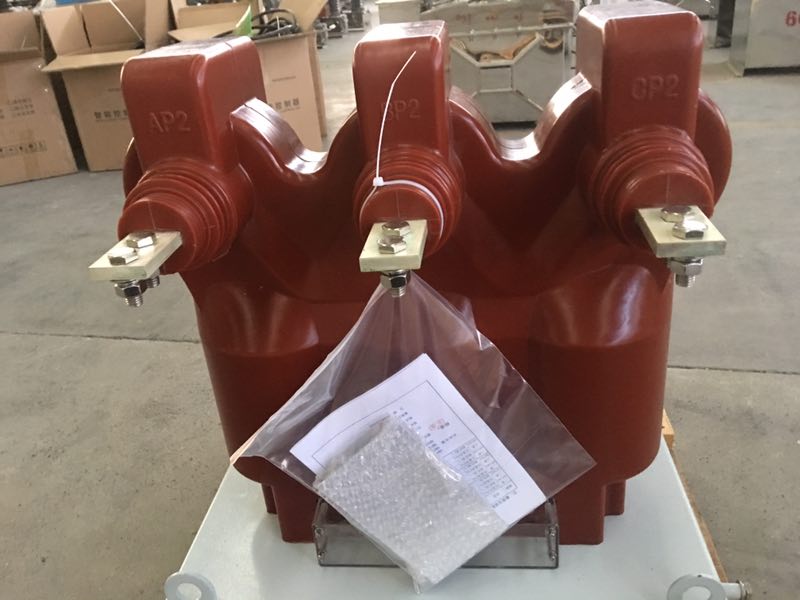

一次接AP1-AP2，CP1-CP2为大电流比，接AP1-AP3，CP1-CP3，为小电流比。
例如：50-100/5，一次接AP1-AP2,CP1-CP2为100/5.一次接AP1-AP3，CP1-CP3为50/5.

户外高压计量箱10KV干式高压互感器

1、本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。
2、电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。
3、电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。
4、通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。
高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。
仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。
5、复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作。
6、复变比计量原理，采用V／V-12接线方式，电压回路中二次b点接地，电流回路中A.C相电流二次回路尾端接地。在复变比计量箱内部，电流二次回路尾端，电压二次回路尾端b点，已连接为一点，但并未接地，实际接电表测量时，该点（b）应可靠接地。
验收及使用前的检查
1、外观检查：产品密封良好，瓷件无破损，出厂文件（合格证明书、使用说明书）齐全。
2、用2500伏兆欧表测量一次对地的绝缘电阻，其值不少于1000MΩ。（空气湿度不大于75％）短时工频耐压试验，其试验电压值为出厂试验值的80％。
产品经长期放置，在使用前，须经5.1、5.2、5.3条检查。
3、安装前需检查和计算负荷是否匹配，安装时应符合所标注的负荷值。

户外高压计量箱10KV干式高压互感器
