GGD交流低压配电柜
产 品 说 明
本公司生产的GGD型交流低压配电柜适用于发电厂、变电所、工业企业等电力用户，作为交流50Hz，额定工作电压380V，额定电流3150A以下的配电系统中作为动力、照明及配电设备的电能转换，分配与控制之用，该产品分断能力高、线路方案灵活、组合方便、实用性强、结构新颖，是广受用户欢迎的代表产品之一。
该产品符合
IEC60439-1：1992 低压成套开关设备和控制设备 **部分：型式试验和部分型式试验成套设备
GB7251.1—1997 低压成套开关设备和控制设备 **部分：型式试验和部分型式试验成套设备
JB/T 5877—2002 低压固定封闭式成套开关设备 1 使用条件
1.1 周围空气温度不高于＋40℃，不低于－5℃。24h内平均温度不得高于＋35℃。
1.2 户内安装使用，使用地点的海拔不超过2000m。
1.3 周围空气相对湿度在**湿度为＋40℃时不超过50%，在较低温度时允许有较大的相对湿度：（例如＋20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。
1.4 设备安装时与垂直面的倾斜度不超过5%
3 结构特点

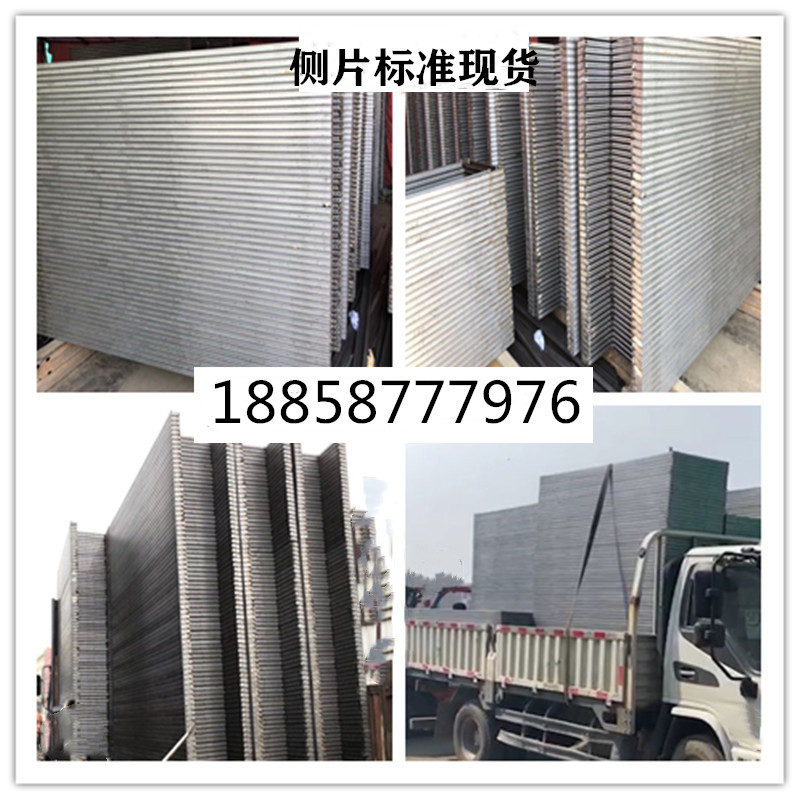

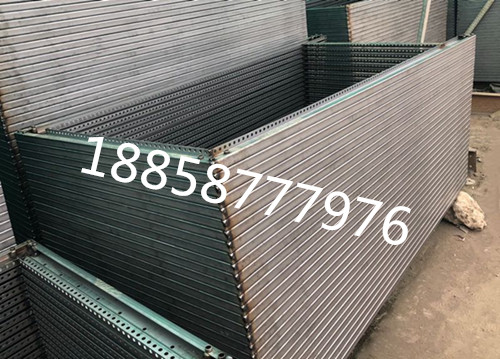

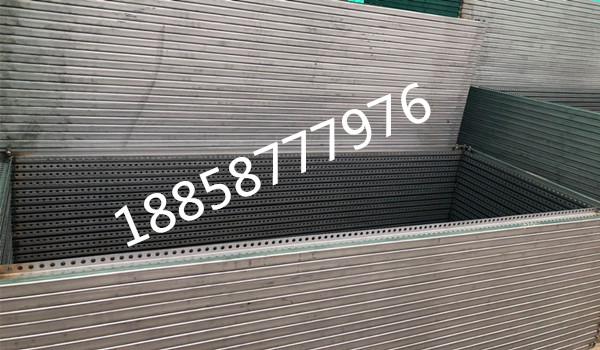

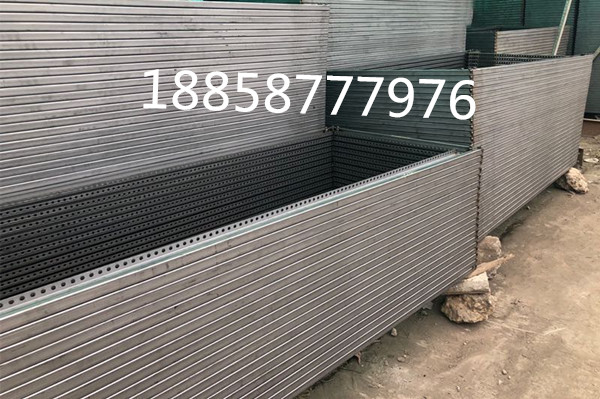

3.1 GGD型交流低压配电柜的柜体采用通用柜的形式，框架用8MF冷弯型钢局部焊接或组装而成，柜架零件及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现予生产。既缩短了生产制造同期，也提高了工作效率。 3.2 GGD柜设计时充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的
3.2 GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和和部分的分割尺寸，使整柜美观大方。
3.3 柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时让与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
3.4 装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接，整柜样成完整的接地保护系统。
3.5 柜体面漆可选用聚脂橘形烘漆，亦可选用喷塑粉工艺处理。均具有附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境
