| 产品系列 |
Harmony XB6E
|
|
|---|---|---|
| 产品类型 |

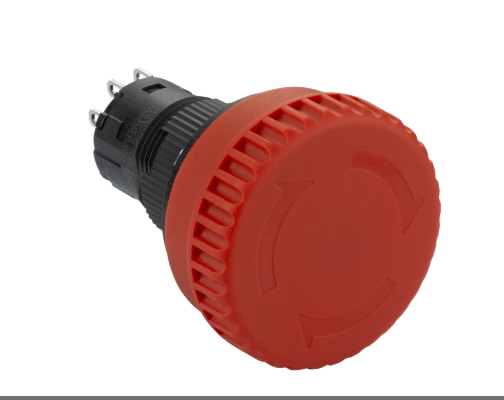

全部发光蘑菇头按钮
|
|
| 产品短名 |
XB6E
|
|
| 边框材料 |
塑料
|
|
| 安装直径 |
32 mm
|
|
| 信号单元头部形状 |
圆形
|
|
| 操作头类型 |
触发作用
|
|
| 复位 |
按压释放
旋转复位 |
|
| 操纵杆外形 |
红色 蘑菇头 ? 32 mm
|
|
| 触点类型 |
2 NC
|
|
| 接线能力 |
Solder terminal, clamping capacity: <= 0.75 mm2 AWG 19
|
| 产品净重 |
0.0201 kg
|
|
|---|---|---|
| 标识 |
CE
|
|
| 机械寿命 |
100000 次
|
|
| 紧固扭矩 |
0.6…1 N.m
|
|
| 短路保护 |
6 A 熔断器 类型 gG 符合 IEC 60269
|
|
| 约定发热电流 [Ith] |
5 A
|
|
| 额定绝缘电压 [Ui] |
250 V （污染等级 3)
|
|
| 绝缘电阻 |
< 100 M?
|
|
| 额定冲击耐受电压 [Uimp] |
2.5 kV
|
|
| 额定工作电流 [Ie] |
1.5 A 在…上 120 V, AC-12, C300 符合 EN/IEC 60947-5-1
0.3 A 在…上 120 V, AC-15, C300 符合 EN/IEC 60947-5-1 1 A 在…上 240 V, AC-12, C300 符合 EN/IEC 60947-5-1 0.3 A 在…上 240 V, AC-15, C300 符合 EN/IEC 60947-5-1 1 A 在…上 24 V, DC-12, R300 符合 EN/IEC 60947-5-1 0.7 A 在…上 24 V, DC-13, R300 符合 EN/IEC 60947-5-1 0.2 A 在…上 126 V, DC-12, R300 符合 EN/IEC 60947-5-1 0.15 A 在…上 126 V, DC-13, R300 符合 EN/IEC 60947-5-1 |
|
| 电气寿命 |
1000000 次
50000 次, DC-13 |
| 贮存环境温度 |
-40…70 °C
|
|
|---|---|---|
| 运行温度 |
-10…55 °C
|
|
| IP 保护等级 |
IP65 conforming to IEC 60529
|
|
| 符合标准 |
JIS C8201-5-1
EN 60947-5-1 GB 14048.5 EN 60947-5-5 CSA C22.2 No 14 UL 508 JIS C8201-1 |
|
| 产品认证 |
TüV
UR CCC |
|
| 抗振动 |
+/- 0.7 mm (f= 10…500 Hz)
|
|
| 抗冲击 |
500 m/s2 适用 机械寿命
|
| 包装重量 |
20.100 g
|
|
|---|---|---|
| 包装1高度 |
66.000 mm
|
|
| 包装1宽度 |
43.000 mm
|
|
| 包装1长度 |
43.000 mm
|
