GW9-10/630A户外陶瓷硅胶隔离开关高压隔离刀闸开关10KV

用途

GW9-10kV户外柱上隔离开关
GW9型户外交流高压隔离开关是交流50H的户外装置，用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。也可用于分、合很小的电容电流和电感电流。
GW9型户外交流高压隔离开关供三相线路系统单相使用,其结构简单、经济、使用方便。隔离开关的额定电流有：200A；400A，600A和1250A。
GW9型户外交流高压隔离开关分合时用绝缘钩棒操作，闸刀合闸时本体带有自锁装置。
本产品分为普通型和防污型两种。
二、使用环境
a、海拔高度不超过1000米；
b、周围空气温度：上限+40℃，下限一般地区-30℃，高寒地区-40℃；
c、风压不超过700Pa（相当于风速34m/s）；
d、地震烈度不超过8度；
e、无频繁剧烈震动场所；
f、普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性物质。防污型适用于重污秽地区，但不应有引起火灾及bao zha wu质。
三、结构和工作原理

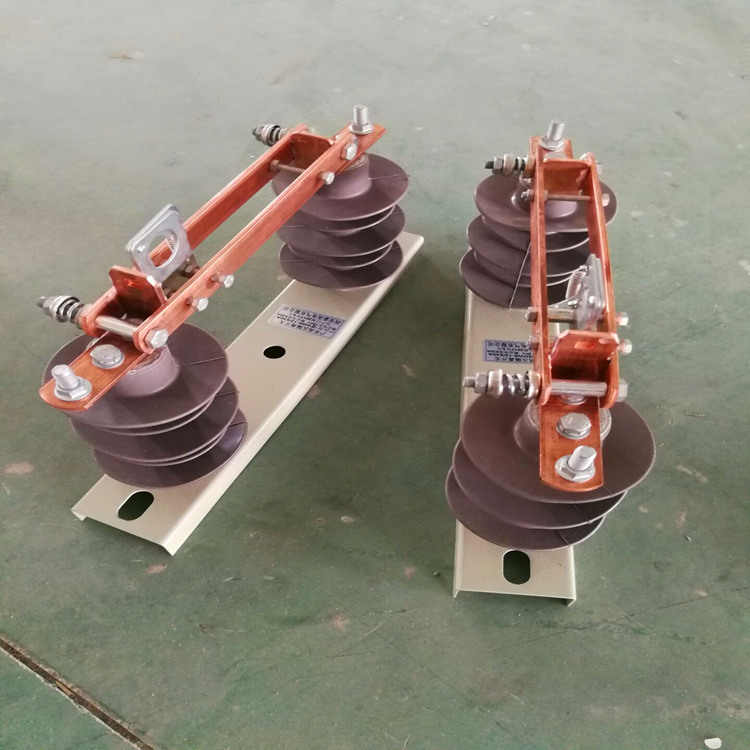

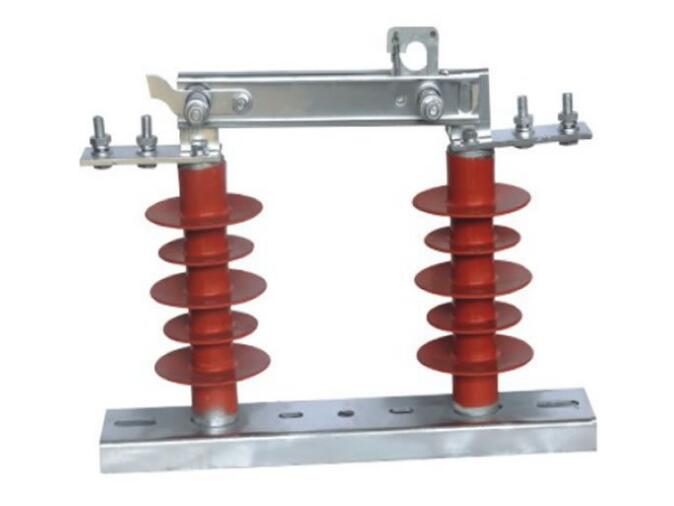

本隔离开关为单相式结构，每相由底架、支柱绝缘体、闸刀、触头等部分组成。闸刀侧面有调节接触压力的螺丝和压紧用的弹簧，上端装有固定拉扣和其相连的自锁装置，供绝缘钩棒进行分合闸之用。
本系列产品在结构上与未改进的产品比较具有接触面积大、接触电阻低、导电性能好、机械强度高等优点。
四、产品的安装
本隔离开关一般采用倒装方式，也可以垂直或倾斜安装（动触头在下方），用M12D的螺栓将底架固定在横担上合适的位置，应方便在地面上用令克棒钩拉及合上闸刀，并确保操作时底架不会松动。进线应接到静触头侧，出线应接到动触头侧，三相开关之间应保持适当的距离，以免短路。
GW9-12型户外高压隔离开关适用于10kV高压输配电线路上，用以切断和闭合无负载有电压的单相或三相电路。
开关供三相线中系统单相使用，其结构简单、经济，使用方便。
开关的额定电流有：400；600和1000A。它们皆由底坐、支柱绝缘子、导电部分和机构部分组成。采用闸刀式结构分从事闸达到切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关闸刀所需要的接触压力，开关分合闸时用绝缘操作机构可以进行合闸运动，闸刀有自锁装置。
二、使用环境条件和主要技术参数
1、使用环境条件：
1.1海拔高度不超过1000M；
1.2环境温度：温度不得高于+ 40℃，且不低于-30℃；
1.3户外风速不超过35m/s；
1.4地震烈度不超过8级；
1.5安装场所应无严重影响开关绝缘和导电能力的气体、蒸气、化学性质沉积、盐雾、灰尘
垢污及其他爆炸性、浸蚀性介质。
1.6安装场所应无频繁的剧烈振动。

二、外形安装尺寸
