35kv具有五防功能输配电柜厂家批发

简介

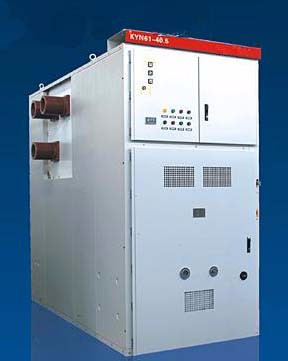

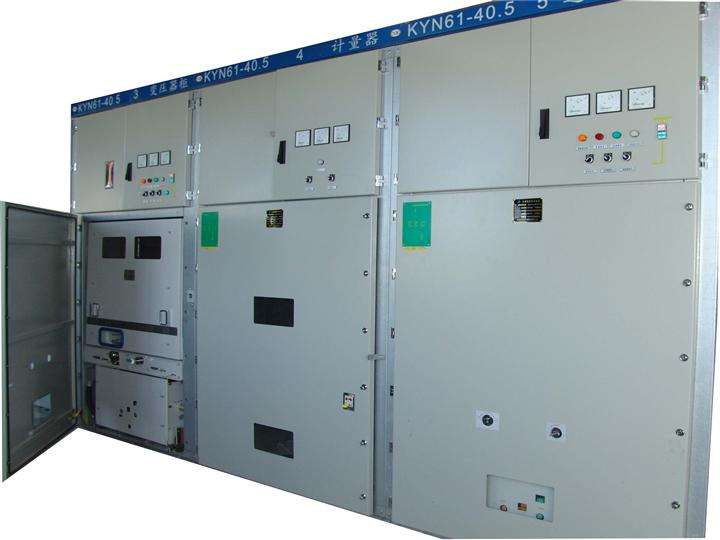

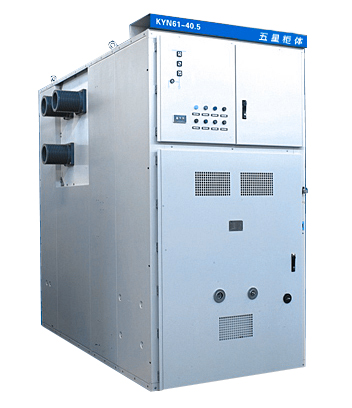

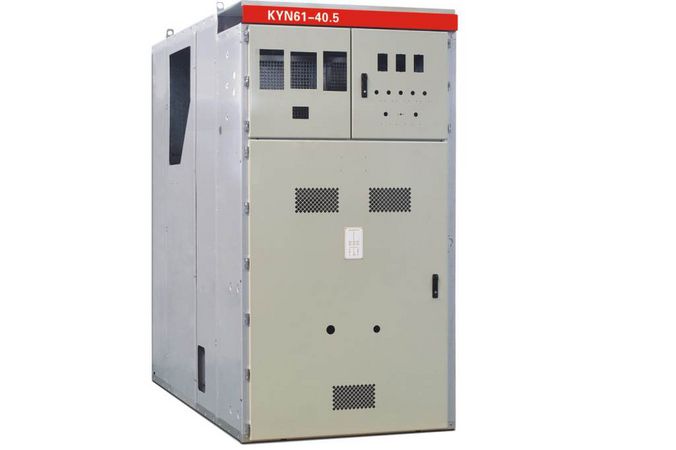

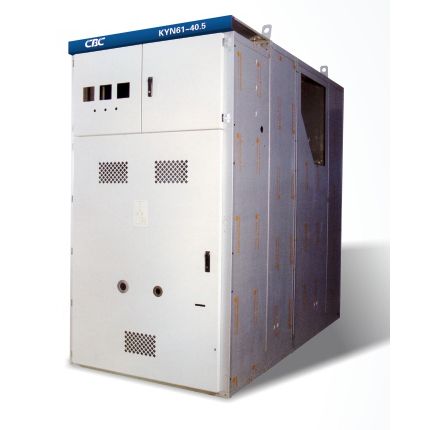

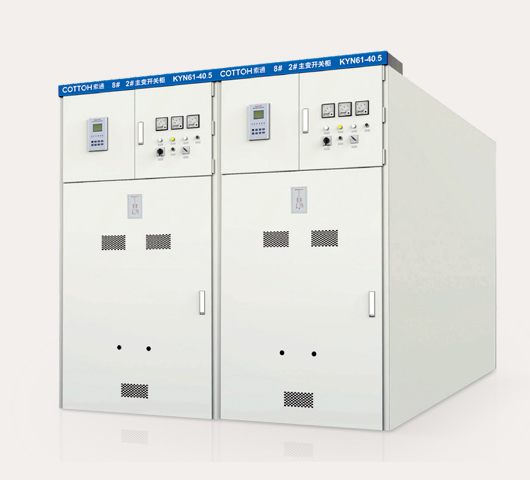

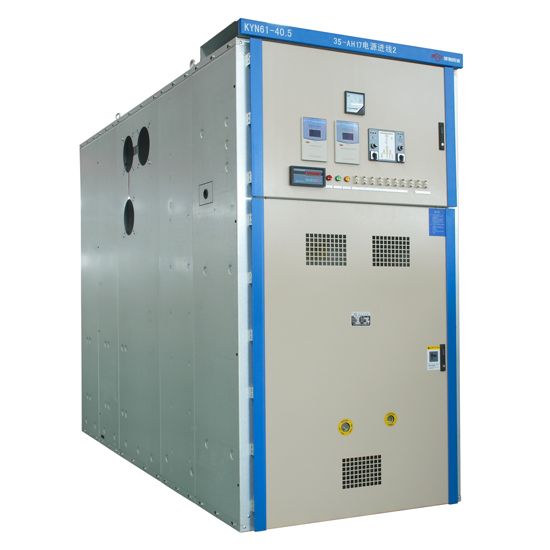

KYN61-40.5金属铠装中置式开关柜按GB3906-2006中的铠装式金属封闭开关设备而设计。它适用于三相交流额定电压40.5kV，额定频率50Hz的电力系统，用于接受和分配电能并对电路实行控制、保护及检测，除广泛用于一般电力系统外，还可使用于频繁操作的场所。

符合标准：

GB3906-2006 《3~35kV交流金属封闭开关设备》
GB11022-89 《高压开关设备通用技术条件》
IEC60298 《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
DL404-97 《户内交流高压开关柜订货技术条件》

使用环境条件
(1)正常环境条件

1．周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；
2．海拔高度不超过1000m；
3．相对环境湿度日平均不大于95%，月平均不大于90%；
4．地震烈度不超过8级；

5．水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
6．无火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

(2)特殊工作条件
KYN61-40.5（Z）型金属封闭开关柜
在超过规定的正常的环境条件下使用时，由用户和制造厂协商。

技术指标

·额定电压(KV) 40.5
·工频耐受电压(KV) 95(1min)
·冲击耐受电压(KV) 185
·额定频率 50Hz
·额定电流(A) 1250/1600/2000
·额定热稳定电流(KA 4S) 25/31.5/40
·额定动稳定电流(KA) 63/80
·额定短路开断电流(KA) 25/31.5/40
·额定短路关合电流(KA) 63/80
·分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220
·防护等级 IP3X

结构介绍

开关设备柜体结构采用组装式、断路器采用手车落地式结构；配用全新型复合绝缘真空断路器、并且有良好的互换性；手车车架中装有丝杠螺母推进机构，可轻松移动手车，并防止误操作而损坏推进机构；主开关、手车、开关柜门之间的联锁均采用强制机械闭锁方式，满足“五防”功能；所有的操作均可在柜门关闭状态下进行；电缆室空间充裕，可连接多根电缆；快速接地开关用于接地和回路短路；外壳防护等级IP3X，手车室门打开状态下，防护等级IP2X。
