产品详情：
|
原产地： |
中国，深圳 |
|
品牌： |
Sunbow |
|
证书： |
UL,ROHS,REACH |
|
产品型号： |
SB-PVC |
|
交期： |
7-10 days |
|
付款方式： |
100% T/T |

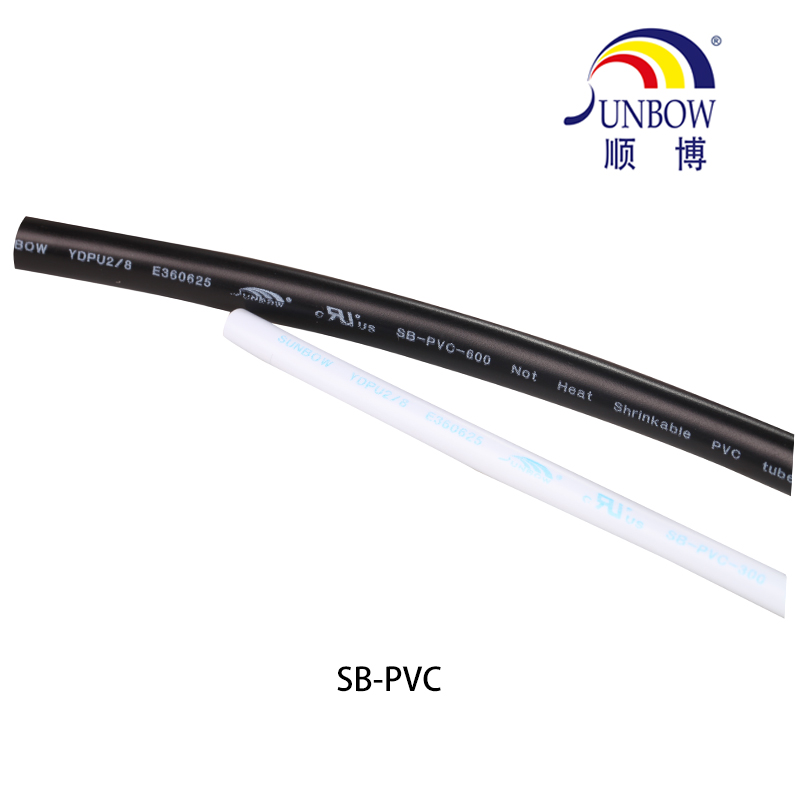

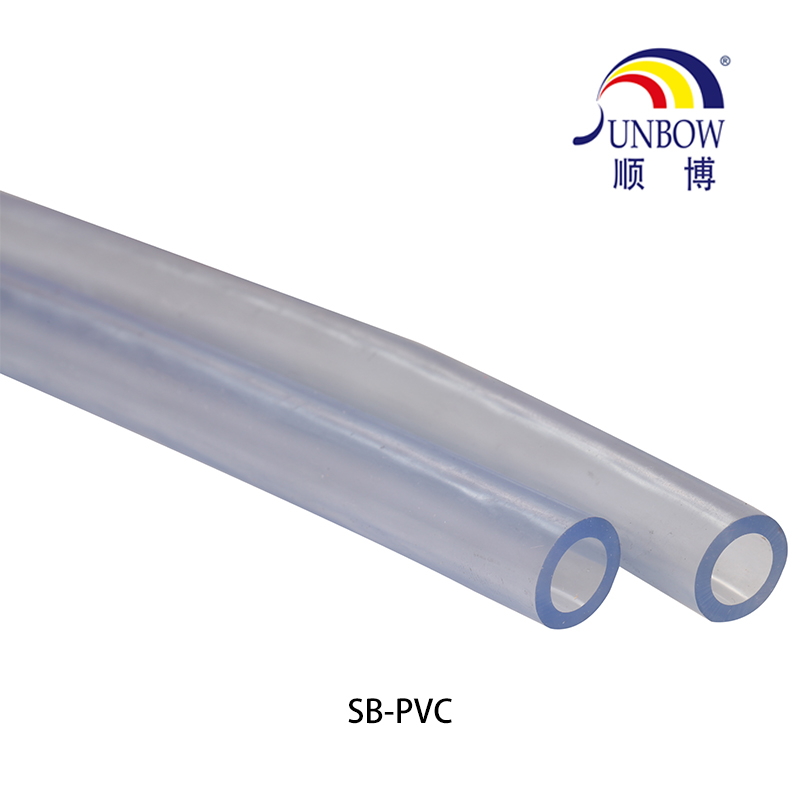

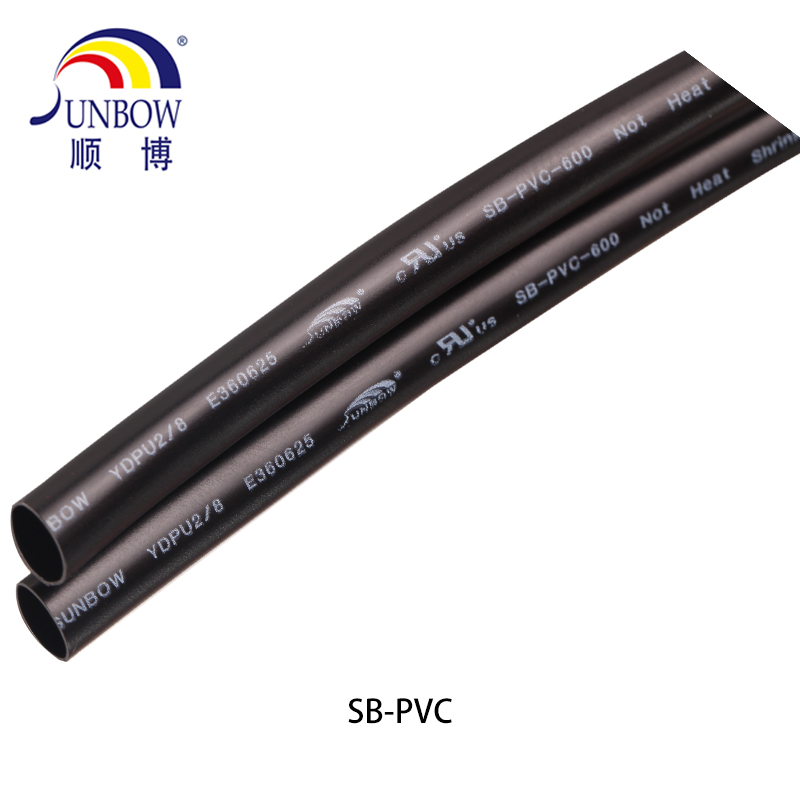

型号: SB-PVC
工作温度: -30oC~＋105oC
结构
PVC套管采用优质环保型PVC胶粒，经干燥处理，通过押出机加热熔融押出成型，冷却后成卷包装
用途
PVC具有良好的柔软性，机械性，绝缘性，阻燃性等。PVC套管广泛应用于电器，变压器，电机，灯饰，引出电线，电子元件，线束等的外绝缘保护
技术指标
|
项目 |
Unit |
Test Method |
指标值 |
|
|
SB-300 |
SB-600 |
|||
|
电压等级 |
V |
|
300 |
600 |
|
温度等级 |
oC |
UL224 |
105 |
|
|
耐电压 |
老化前 |
|
UL224 23oC |
2500V/60sec |
| 老化后 |
UL224 136oC 168hrs |
2500V/60sec |
||
|
体积电阻 |
Ωcm |
UL224 |
≥1010 |
|
|
拉伸强度 |
老化前 |
Mpa |
UL224 23oC |
≥10.4 |
|
老化后 |
Mpa |
UL224 136oC 168hrs |
≥7.3 |
|
|
伸长率 |
老化前 |
％ |
UL224 23oC |
≥100％ |
|
老化后 |
％ |
UL224 136oC 168hrs |
≥100％ |
|
|
柔软性 |
|
UL224 136oC 168hrs |
不龟裂 |
|
|
热冲击 |
|
UL224 180oC 4hrs |
不龟裂 |
|
|
冷弯曲 |
|
UL224 30oC 1hrs |
不龟裂 |
|
|
铜稳定性 |
|
UL224 136oC 168hrs |
无腐蚀 |
|
|
阻燃性 |
|
UL224 |
VW－1 |
|
特别说明：公司提供给客户的PVC套管，以双方确认的样品为准，不受列表性能指标的限制
(一) 英制 AWG系列
|
规格
|
内径(mm)
|
壁厚 (mm) |
包装尺寸 (m/卷) | |
|
SB-300 |
SB-600 |
|||
|
24 |
0.55±0.1 |
0.25±0.05 |
0.40±0.05 |
305 |
|
22 |
0.65±0.1 |
0.25±0.05 |
0.40±0.05 |
305 |
|
20 |
0.85±0.1 |
0.25±0.05 |
0.40±0.05 |
305 |
|
19 |
0.9±0.1 |
0.30±0.05 |
0.40±0.05 |
305 |
|
18 |
1.0±0.15 |
0.30±0.05 |
0.45±0.05 |
305 |
|
17 |
1.2±0.15 |
0.30±0.05 |
0.45±0.05 |
305 |
|
16 |
1.3±0.15 |
0.30±0.05 |
0.45±0.05 |
305 |
|
15 |
1.5±0.15 |
0.30±0.05 |
0.45±0.05 |
305 |
|
14 |
1.7±0.15 |
0.30±0.05 |
0.45±0.05 |
305 |
|
13 |
1.9±0.2 |
0.30±0.05 |
0.45±0.05 |
305 |
|
12 |
2.1±0.2 |
0.35±0.05 |
0.50±0.05 |
305 |
|
11 |
2.4±0.2 |
0.35±0.05 |
0.50±0.05 |
305 |
|
10 |
2.7±0.2 |
0.35±0.05 |
0.50±0.05 |
305 |
|
9 |
3.0±0.2 |
0.40±0.05 |
0.50±0.05 |
305 |
|
8 |
3.3±0.2 |
0.40±0.05 |
0.50±0.05 |
305 |
|
7 |
3.7±0.2 |
0.40±0.05 |
0.50±0.05 |
305 |
|
6 |
4.2±0.3 |
0.45±0.05 |
0.50±0.05 |
305 |
|
5 |
4.7±0.3 |
0.45±0.05 |
0.55±0.05 |
305 |
|
4 |
5.3±0.3 |
0.45±0.05 |
0.55±0.05 |
305 |
|
3 |
5.9±0.3 |
0.45±0.05 |
0.55±0.05 |
305 |
|
2 |
6.6±0.3 |
0.45±0.05 |
0.55±0.05 |
152 |
|
1 |
7.4±0.35 |
0.45±0.05 |
0.55±0.55 |
152 |
|
0 |
8.3±0.35 |
0.45±0.05 |
0.55±0.55 |
152 |
(二) 英制系列
|
规格 (英寸) |
内径(mm) |
壁厚(mm) |
包装尺寸 (m/卷) |
|
|
SB-300 |
SB-600 |
|||
|
5/16 |
8.0±0.35 |
0.45±0.05 |
0.55±0.05 |
152 |
|
3/8 |
9.5±0.35 |
0.50±0.05 |
0.55±0.05 |
152 |
|
7/16 |
11.1±0.35 |
0.55±0.10 |
0.65±0.10 |
152 |
|
1/2 |
12.7±0.35 |
0.55±0.10 |
0.65±0.10 |
152 |
|
9/16 |
14.3±0.4 |
0.65±0.10 |
0.75±0.10 |
76 |
|
5/8 |
16.0±0.4 |
0.65±0.10 |
0.75±0.10 |
76 |
|
3/4 |
19.0±0.4 |
0.65±0.10 |
0.75±0.10 |
76 |
|
7/8 |
22.0±0.5 |
0.75±0.15 |
0.85±0.15 |
76 |
|
1 |
25.0±0.5 |
0.75±0.15 |
0.85±0.15 |
76 |
|
0 |
27.0±0.8 |
0.75±0.15 |
0.85±0.15 |
76 |
(三) 公制系列
|
内径 (mm) |
壁厚(mm) |
包装尺寸 (m/卷) | |
|
SB-300 |
SB-600 |
||
|
0.80±0.1 |
0.25±0.05 |
0.40±0.05 |
500 |
|
1.0±0.1 |
0.30±0.05 |
0.40±0.05 |
500 |
|
1.5±0.1 |
0.33±0.05 |
0.45±0.05 |
400 |
|
2.0±0.2 |
0.33±0.05 |
0.50±0.05 |
400 |
|
2.5±0.2 |
0.35±0.05 |
0.50±0.05 |
300 |
|
3.0±0.2 |
0.40±0.05 |
0.50±0.05 |
300 |
|
3.5±0.2 |
0.40±0.05 |
0.50±0.05 |
300 |
|
4.0±0.2 |
0.45±0.05 |
0.55±0.05 |
300 |
|
4.5±0.3 |
0.45±0.05 |
0.55±0.05 |
300 |
|
5.0±0.3 |
0.45±0.05 |
0.55±0.05 |
300 |
|
6.0±0.3 |
0.45±0.05 |
0.55±0.05 |
300 |
|
7.0±0.3 |
0.45±0.05 |
0.55±0.05 |
150 |
|
8.0±0.35 |
0.45±0.05 |
0.55±0.05 |
150 |
|
9.0±0.35 |
0.50±0.05 |
0.60±0.05 |
150 |
|
10.0±0.35 |
0.55±0.10 |
0.65±0.10 |
150 |
|
11.0±0.40 |
0.55±0.10 |
0.65±0.10 |
150 |
|
12.0±0.40 |
0.55±0.10 |
0.65±0.10 |
150 |
|
13.0±0.40 |
0.55±0.10 |
0.65±0.10 |
150 |
|
14.0±0.40 |
0.55±0.10 |
0.65±0.10 |
150 |
|
15.0±0.40 |
0.60±0.10 |
0.70±0.10 |
50 |
|
16.0±0.40 |
0.60±0.10 |
0.70±0.10 |
50 |
|
17.0±0.40 |
0.60±0.10 |
0.70±0.10 |
50 |
|
18.0±0.40 |
0.60±0.10 |
0.70±0.10 |
50 |
|
19.0±0.40 |
0.65±0.10 |
0.75±0.10 |
50 |
|
20.0±0.50 |
0.65±0.10 |
0.75±0.10 |
50 |
|
21.0±0.50 |
0.65±0.10 |
0.75±0.10 |
50 |
|
22.0±0.50 |
0.70±0.10 |
0.80±0.10 |
50 |
|
23.0±0.50 |
0.70±0.10 |
0.80±0.10 |
50 |
|
24.0±0.50 |
0.75±0.10 |
0.85±0.10 |
50 |
|
25.0±0.50 |
0.75±0.10 |
0.85±0.10 |
50 |
|
26.0±0.50 |
0.85±0.10 |
0.85±0.10 |
50 |
备注：其其它尺寸可以按照客户要求的规格定做
颜色:透明，黑色，白色，红色，黄色，棕色，灰色等，其它颜色可以定做
