HXGN15-12一进三出六氟化硫环网柜

产品说明：
HXGN15-12 12KV(24KV)交流高压金属封闭环网柜开关设备(SF6)用于额定电压12KV、额定电流630A以下的环网供电或幅射型供电系统中，适合装入变电站作为电力系统的控制和保护。HXGN15-12(SF6)箱型固定式交流金属封闭环网开关设备内装绝缘外壳的FLN□-120型六氟化硫负荷开磁或FLRN □-120型负荷开关一熔断器组合电器，具有体积小，重量轻、操作简便、操作力轻、联锁可靠、免维护等特点，是城市电网改造和建设需要的新一代高压开关设备。
符合标准：GB3906、GB16926、IEC298、IEC420

正常使用条件:
海拔高度≤1000m;(如有特殊要求可在订货时注明)
环境温度：-35℃～+40℃
日相对湿度平均值不超过95％; 月相对湿度平均值不超过90％;
抗震能力：8度
无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所

结构介绍

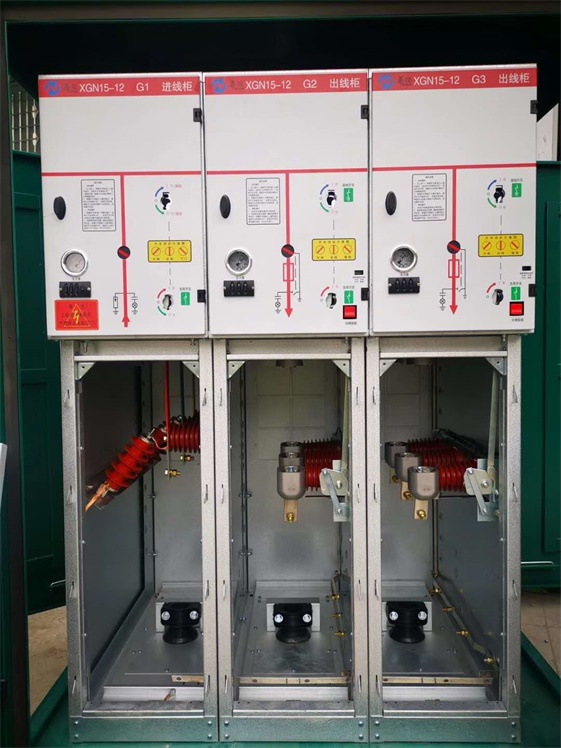

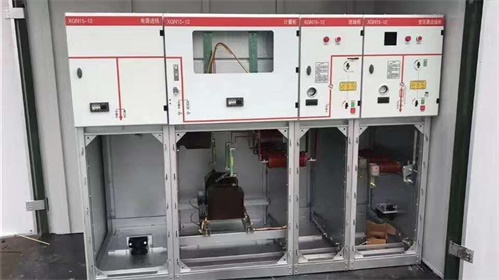

环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，整个环网柜可分成上下两个部分，柜的上部分包括母线室、开光室、低压室，与下部电缆（出线柜含熔断器）分隔开来以避免相互影响。因此，既提高了性，又便于安装、检修，还能在必要时整体更换上部单元。环网柜有宽裕的电缆室，可以容纳熔断器、避雷器、电流互感器、下接地开关等元件，柜门有观察窗和联锁装置，电缆盖板可以拆下，方便电缆安装。

主要特点
1、采用的负荷开关是独立单元。内部充以六氟化硫气体作为绝缘介质。长寿命．高参数．无污染。少维护：
2、外壳选用优质敷铝锌板。具有耐腐蚀、抗氧化、外形结构新颖、美观等优点；
3、弹簧储能操作，三相可自动跳脱、五防联锁与操作机构一体．联动安全可靠：
4、环网柜可方便构成环网供电单元及其它接线方式，且可无限延伸：
5、采用六氟化硫负荷开关．综合’性能安全可靠，无油、无du，不会发生火灾爆炸危险；
6、可设计与KYN28-12 GZSl中置柜并柜使用xgn15-12
